Lenze L-force Communication ModemCAN EMF2181IB - Page 147

Installazione elettrica
Collegamento telefonico
6
EDKMF2181 DE/EN/FR/ES/IT 3.0 147

H1_E_INST-SteckerFederkraftAnschluss FKCT
Le prese di collegamento per i telefoni sono molto diverse a livello internazionale. Per gli
standard più importanti sono forniti in dotazione con il prodotto i seguenti cavi:
Cavo di collegamento TAE
2181FEW004
1a 1
2b 2
3w 3
4e 4
5a2 5
6b2 6
2181FEW004

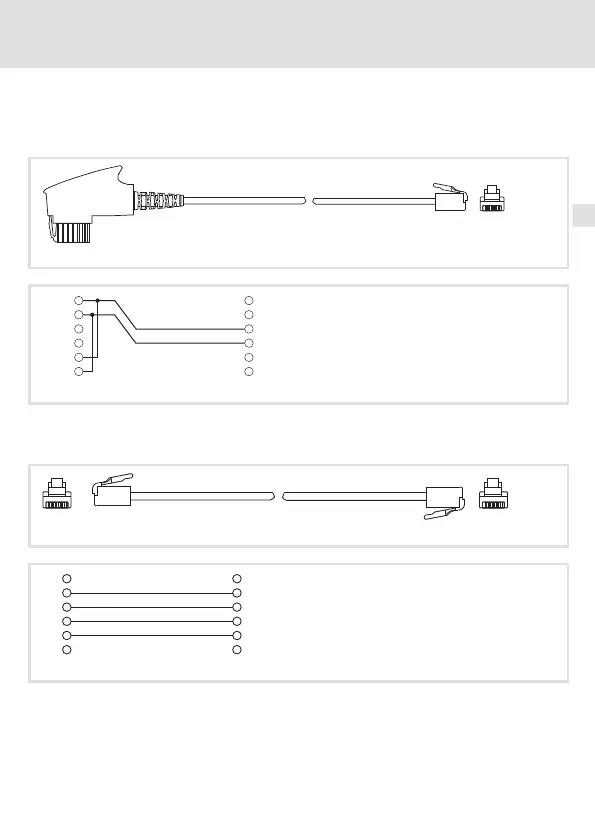

Fig. 1 Assegnazione dei collegamenti del connettore TAE-N e del connettore RJ11 (6p/4c)
Cavo di collegamento modulare
2181FEW004
1 1
2 2
3 3
4 4
5 5
6 6
2181FEW004
Fig. 2 Assegnazione dei collegamenti dei due connettori RJ11 (6p/4c)
