8 Diagnóstico

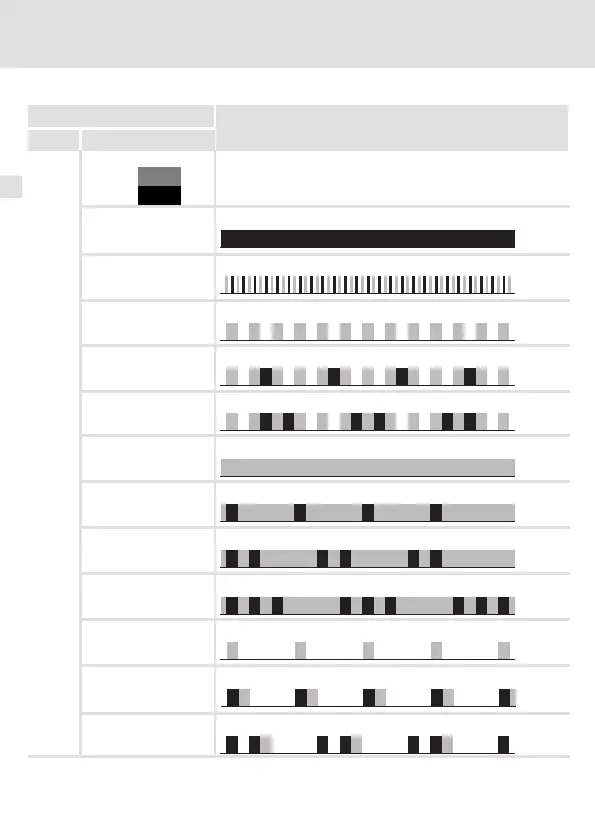

Indicadores de estado LED
EDKMF2181 DE/EN/FR/ES/IT 3.0
122
H1_Diagnose-st_00tu0
LED
Descripción
Pos. Color/estado
/
apagado
No hay conexión establecida con el master
verde
Estado CANopen («
Z
»)
rojo
Error CANopen («
F
»)
rojo
Z
: Bus Off
parpadea rápidamente
(destella)
La detección automática de la velocidad de transmisión está activa
parpadea (verde) cada 0,2 s
Z
: Pre-Operational,
F
: ninguno
parpadea (verde) cada 0,2 s
parpadea (rojo) 1 x, 1 s
apagado
Z
: Pre-Operational,
F
: Warning Limit reached
parpadea (verde) cada 0,2 s
parpadea (rojo) 2 x, 1 s
apagado
Z
: Pre-Operational,
F
: Node Guard Event
encendido (verde)
Z
: Operational,
F
: ninguno
encendido (verde)
parpadea (rojo) 1 x, 1 s
apagado
Z
: Operational,
F
: Warning Limit reached
encendido (verde)
parpadea rojo 2 x ,1 s
apagado
Z
: Operational,
F
: Node Guard Event
encendido (verde)
3 x parpadea rojo, 1 s
apagado
Z
: Operational,
F
: Sync Message Error
parpadea (verde) cada 1 s
Z
: Stopped,
F
: ninguno
parpadea (verde) cada 1 s
parpadea (rojo) 1 x, 1 s
apagado
Z
: Stopped,
F
: Warning Limit reached
parpadea (verde) cada 1 s
parpadea rojo 2 x, 1 s
apagado
Z
: Stopped,
F
: Node Guard Event
