8 Diagnostica

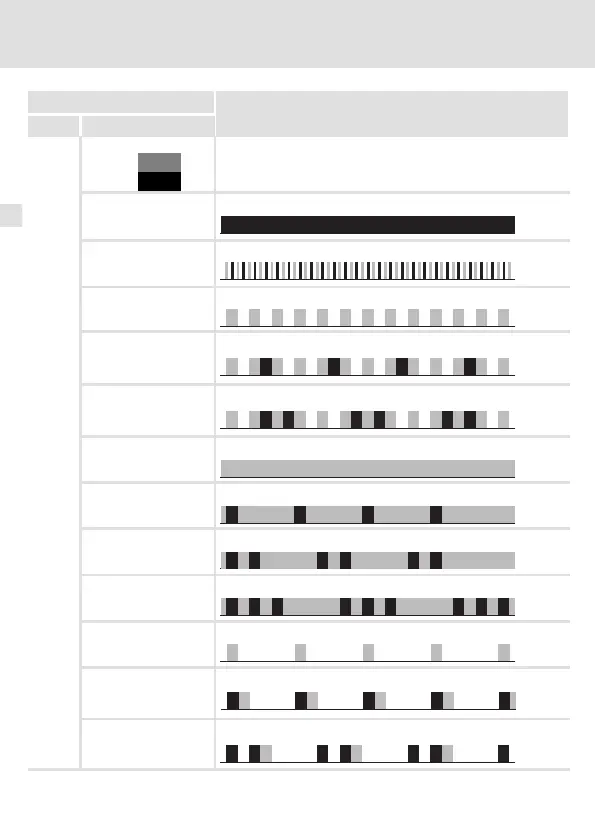

Indicatori di stato a LED
EDKMF2181 DE/EN/FR/ES/IT 3.0
152
H1_Diagnose-st_00tu0
LED
Descrizione
Pos. Colore / Stato
/
spento
Nessuna connessione con il master.
verde
Stato CANopen (”
Z
”)
rosso
Errore CANopen (”
F
”)
rosso
Z
: Bus Off
lampeggia velocemente
(jitter)
Rilevamento automatico del baud rate attivo.
lampeggia (verde), ciclo di
0,2 s
Z
: Pre-Operational,
F
: Nessuno
lampeggia (verde), ciclo di
0,2 s
lampeggia (rosso) 1 x,
spento 1 s
Z
: Pre-Operational,
F
: Warning Limit reached (raggiunto limite di avvertenza)
lampeggia (verde), ciclo di
0,2 s
lampeggia (rosso) 2 x,
spento 1 s
Z
: Pre-Operational,
F
: Node Guard Event (evento sorveglianza nodo)
acceso (verde)
Z
: Operational,
F
: Nessuno
acceso (verde)
lampeggia (rosso) 1 x,
spento 1 s
Z
: Operational,
F
: Warning Limit reached (raggiunto limite di avvertenza)
acceso (verde)
lampeggia (rosso) 2 x,
spento 1 s
Z
: Operational,
F
: Node Guard Event (evento sorveglianza nodo)
acceso (verde)
lampeggia (rosso) 3 x,
spento 1 s
Z
: Operational,
F
: Sync Message Error (errore messaggio sincronizzazione)
lampeggia (verde), ciclo di
1 s
Z
: Stopped,
F
: Nessuno
lampeggia (verde), ciclo di
1 s
lampeggia (rosso) 1 x,
spento 1 s
Z
: Stopped,
F
: Warning Limit reached (raggiunto limite di avvertenza)
lampeggia (verde), ciclo di
1 s
lampeggia (rosso) 2 x,
spento 1 s
Z
: Stopped,
F
: Node Guard Event (evento sorveglianza nodo)
