6 Elektrische Installation
Systembus (CAN) anschließen
EDKMF2181 DE/EN/FR/ES/IT 3.0 24

H1_E_INST-SteckerFederkraftAnschluss FKCT

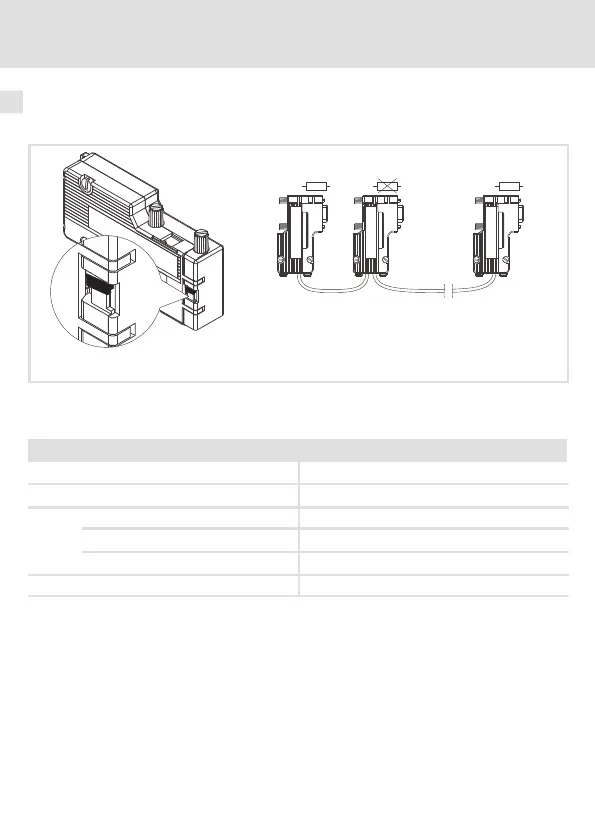

Der CAN-Bus muss durch Widerstände (120 Ω ) zwischen CAN-LOW und CAN-HIGH abge-
schlossen sein. Der Sub-D-Stecker mit integriertem Abschlusswiderstand (Bestell-Nr.
EWZ0046, nicht im Lieferumfang enthalten) entspricht der Empfehlung DS 102-1 von CiA.
L
EWZ0046
OFF
ON
OFF
ON
ON
OFF
ð
ð ð ð
OUTIN IN IN
On
Off
On
120 120
120
L
EWZ0046
L
EWZ0046
L
EWZ0046
2181FEW004
Spezifikation des Übertragungskabels
Wir empfehlen CAN-Kabel nach ISO 11898-2 zu verwenden:
CAN-Kabel nach ISO 11898-2
Kabeltyp Paarverseilt mit Abschirmung
Impedanz
120 Ω (95 ... 140 Ω )
Leitungswiderstand/-querschnitt
Kabellänge ≤ 300 m ≤ 70 m Ω /m / 0.25 … 0.34 mm
2
(AWG22)
Kabellänge 301 … 1000 m
≤ 40 m Ω /m / 0.5 mm
2
(AWG20)
Signallaufzeit
≤ 5 ns/m
Beachten Sie die Informationen zur Busleitungslänge (  25) !
