Lenze L-force Communication ModemCAN EMF2181IB User Manual

6 Installation électrique
Raccordement du Bus Système CAN
EDKMF2181 DE/EN/FR/ES/IT 3.0 84

H1_E_INST-SteckerFederkraftAnschluss FKCT

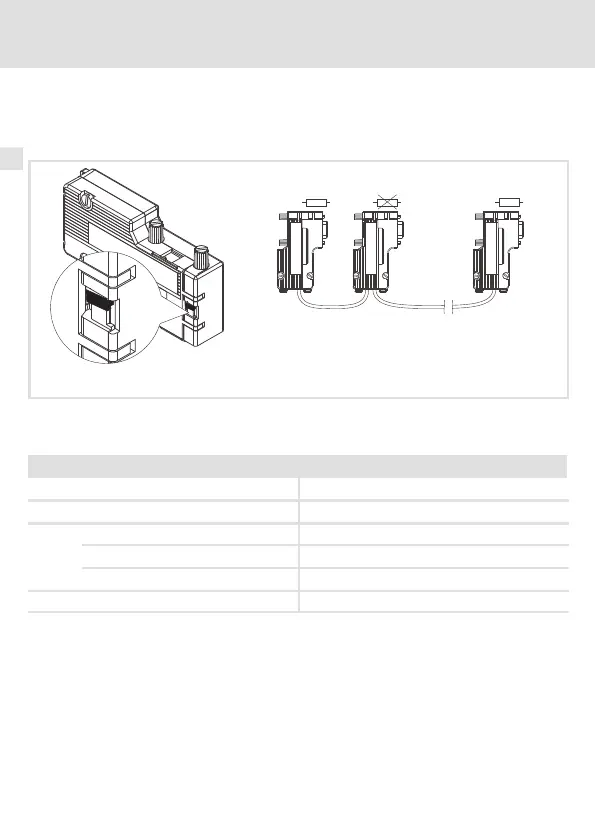

Le bus CAN doit être fermé par des résistances (120 Ω ) entre CAN-LOW et CAN-HIGH. Le
connecteur Sub-D mâle avec résistance d’extrémité intégrée (réf. de commande EWZ0046,
non compris dans l’équipement livré) correspond à la recommandation DS 102-1 du groupe
CiA.
L
EWZ0046
OFF
ON
OFF
ON
ON
OFF
ð
ð ð ð
OUTIN IN IN
On
Off
On
120 120
120
L
EWZ0046
L
EWZ0046
L
EWZ0046
2181FEW004
Spécifications pour câble de transmission
Il est recommandé d’utiliser des câbles CAN conformes à la norme ISO 11898-2 :
Câbles CAN conformes à la norme ISO 11898-2
Type de câble Paire blindée
Impédance
120 Ω (95 ... 140 Ω )
Résistivité et section de câble
Longueur de câble ≤ 300 m ≤ 70 m Ω /m / 0,25 … 0,34 mm
2
(AWG22)
Longueur de câble 301 … 1000 m
≤ 40 m Ω /m / 0,5 mm
2
(AWG20)
Temps de parcours du signal
≤ 5 ns/m
Respecter les indications relatives à la longueur du câble bus (85) !
