Diagnostic

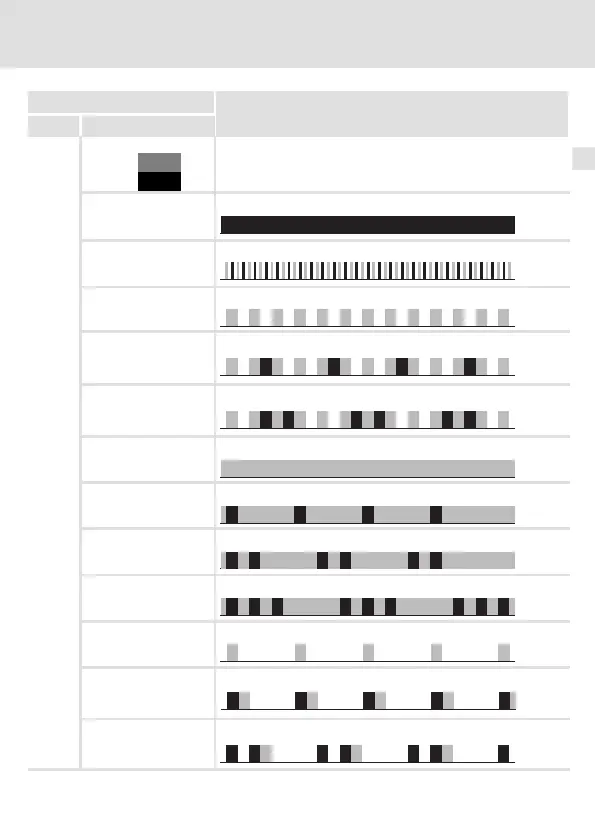

Affichages d’état par LED
8
EDKMF2181 DE/EN/FR/ES/IT 3.0
93
H1_Diagnose-st_00tu0
LED
Description
Pos. Couleur / état
/
Off
Liaison avec le maître non établie
Vert
Etat CANopen (”
Z
”)
Rouge
Erreur CANopen (”
F
”)
Rouge
Z
: Bus Off
Clignotement rapide
(scintillement)
Détection automatique de la vitesse de transmission activée
Clignotement (vert) suivant
un cycle de 0.2 s
Z
: Pre-Operational,
F
: -
Clignotement (vert) suivant
un cycle de 0.2 s
1 clignotement (rouge), rien
pendant 1 s
Z
: Pre-Operational,
F
: Warning Limit reached
Clignotement (vert) suivant
un cycle de 0.2 s
2 clignotements (rouge),
rien pendant 1 s
Z
: Pre-Operational,
F
: Node Guard Event
ON (vert)
Z
: Operational,
F
: keine
ON (vert)
1 clignotement (rouge), rien
pendant 1 s
Z
: Operational,
F
: Warning Limit reached
ON (vert)
2 clignotements (rouge),
rien pendant 1 s
Z
: Operational,
F
: Node Guard Event
ON (vert)
3 clignotements (rouge),
rien pendant 1 s
Z
: Operational,
F
: Sync Message Error
Clignotement (vert) suivant
un cycle de 1 s
Z
: Stopped,
F
: -
Clignotement (vert) suivant
un cycle de 1 s
1 clignotement (rouge), rien
pendant 1 s
Z
: Stopped,
F
: Warning Limit reached
Clignotement (vert) suivant
un cycle de 1 s
2 clignotements (rouge),
rien pendant 1 s
Z
: Stopped,
F
: Node Guard Event
