Puesta en servicio
Código Posibles ajustes
IMPORTANTE
Nº Nombre Lenze Selección

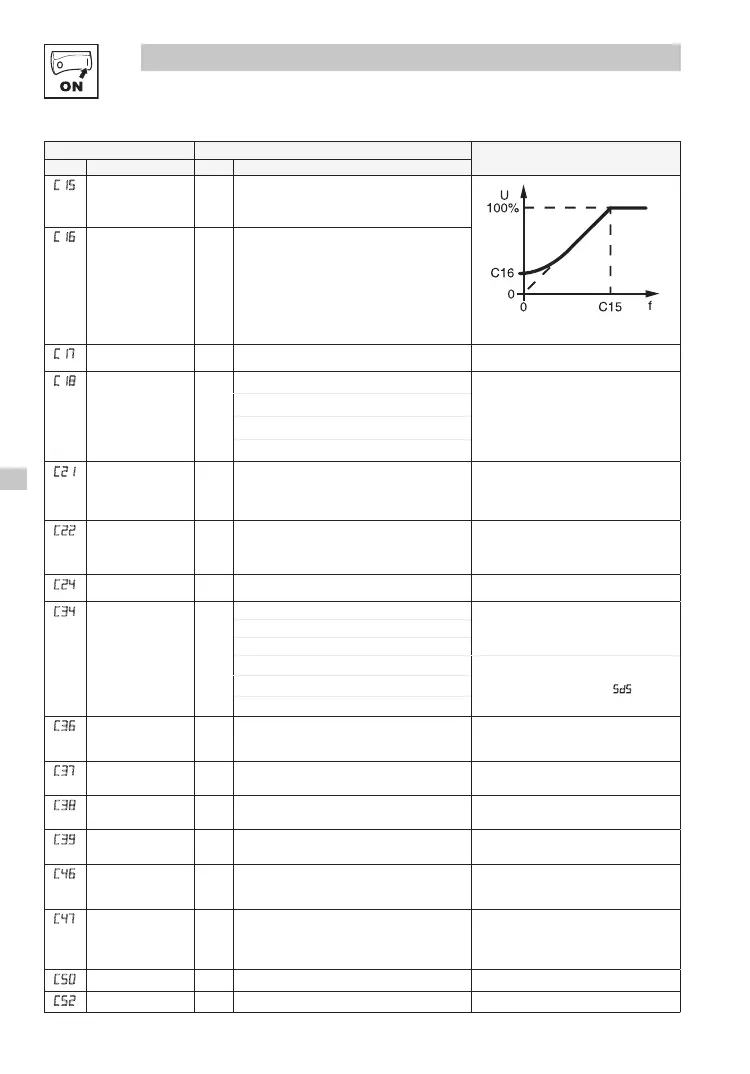

C15
Punto de referencia
V/f
50,0
25,0 {Hz} 999
Ajuste la frecuencia del motor nominal (placa)
para aplicaciones estándar
smd006
C16
V
min
(optimización del
comportamiento
de par)
0,0 {%} 40,0
C16 no activo en el modo Vector (véase C14)
Ajustar después de la puesta en servicio:
El motor no cargado debe funcionar a una
frecuencia de deslizamiento (aprox. 5 Hz),
aumente C16 hasta que la corriente del motor
(C54) = 0,8 x corriente del motor nominal
C17
Umbral de
frecuencia (Q
min
)
0,0 0,0 {Hz} 240 Véase C08 selección 7, and CE3
selección 27
C18
Frecuencia de
chopeado
2 0 4 kHz • Al aumentar la frecuencia de
chopeado, el ruido del motor disminuye
• Cumpla la reducción de valores
indicada en la sección 2.2
• C18 = 1, 2, 3: Reducción automática
de los valores hasta 4 kHz a 1.2 x Ir
1 6 kHz
2 8 kHz
3 10 kHz
C21
Compensación
de deslizamiento
0,0 0,0 {%} 40,0
C21 no activo en el modo Vector (véase C14)
Cambie C21 hasta que la velocidad
del motor no cambie entre los valores
de “funciona-miento en vacío” y “carga
máxima”
C22
Límite de corriente 200 30 {%} 200
Referencia: corriente de salida nominal Tml
• Cuando se alcanza el valor límite,
aumenta el tiempo de aceleración o
disminuye la frecuencia de salida
• Cuando c73 = 0, el valor máximo es 167%
C24
Empuje de acel. 0,0 0,0 {%} 20,0 El empuje de acel. sólo está activo
durante la aceleración
C34
Conguración -
entrada analógica
0
0 0...10 V
1 0...5 V
2 reservado
3 0...20 mA
• Con una resistencia de 250 Ω entre
los terminales 7 and 8
• C34 = 5 activará el error 5d5 si la
señal cae por debajo de 2 mA
4 4...20 mA
5 4...20 mA controlado
C36
Tensión – Freno de
inyección de CC
(DCB)
4,0 0,0 {%} 50,0 • Véase CE1...CE3 y c06
• Conrme la idoneidad del motor para el
uso con el freno de CC
C37
Valor de consigna
jo 1 (JOG 1)
20,0 0,0 {Hz} 240 Ajuste de Lenze: activo en E1 = ALTO
C38
Valor de consigna
jo 2 (JOG 2)
30,0 0,0 {Hz} 240 Ajuste de Lenze: activo en E2 = ALTO
C39
Valor de consigna
jo 3 (JOG 3)
40,0 0,0 {Hz} 240 Ajuste de Lenze: activo en E1 = ALTO
C46
Valor de consigna de
frecuencia
0,0 {Hz} 240 Visualización: valor de consigna a través
de entrada analógica, función SUBIR/
BAJAR
C47
Valor de consigna/
intervalo de par
100 0 {%} 400 • Cuando C14 = 5 y C01 = 1, 3, 5, 7 se
ajusta el valor de consigna de par
• Cuando C14 = 5 and C01 = 0, 2, 4, 6,
se ajusta el intervalo de par para C34
C50
Frecuencia de salida 0,0 {Hz} 240 Visualización
C52
Tensión del motor 0 {V} 999 Visualización
