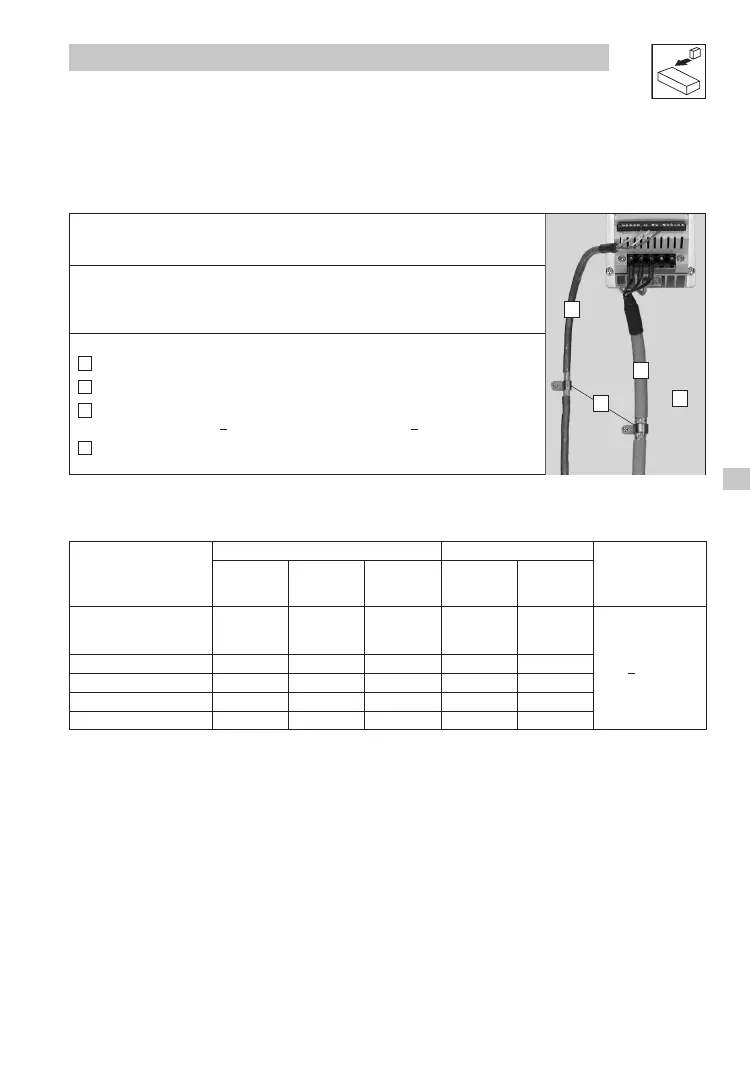

Lenze 13466187 EDBTL03 v8 EN, DE, FR, IT, ES 9
Installazione
Tipo
Installazione secondo EN 60204-1 Installazione secondo UL
Interruttore
differenziale
(2)
Fusibile
Interruttore
automatico
in miniatura
L1, L2, L3,
PE [mm²]
Fusibile
(3)
L1, L2, L3,
PE [AWG]
ETML251X2SFA
ETML371X2SFA
ETML551X2SFA
M10 A C10 A 1,5 10 A 14
> 30 mA
ETML751X2SFA M16 A C16 A 2,5 15 A 14
ETML112X2SFA M20 A C20 A 2,5 20 A 12
ETML152X2SFA M25 A C25 A 2,5 25 A 12
ETML222X2SFA M30 A C30 A 4,0 30 A 10
(1) Osservare le norme locali applicabili
(2) Interruttore automatico per dispersione a terra sensibile a corrente di picco o corrente totale
(3) Sono necessari fusibili UL, classe CC o T, a rapido intervento per la limitazione di corrente, dimensionati a 200.000 AIC.
Bussman KTK-R, JJN, JJS o equivalenti
Utilizzando un interruttore differenziale osservare ciò che segue:
• Installare l’interruttore differenziale solo fra la rete di alimentazione e il regolatore.
• L’interruttore differenziale può essere attivato da:
- correnti di dispersione capacitiva tra le schermature dei cavi che si creano durante il
funzionamento (soprattutto in caso di cavi motore lunghi e schermati)
- collegamento all’alimentazione di numerosi regolatori allo stesso tempo
- Filtri RFI
EMC
Conforme a EN 61800-3/A11
Emissione disturbi
I modelli di azionamento che terminano con il sufsso “SFA” sono conformi ai valori
limite della classe A secondo EN 55011, purché installati in un armadio di controllo e
con cavo motore non superiore a 10 m.
A
Morsetti per schermatura
B
Cavo di comando
C
Cavo motore a bassa capacità
(conduttore/conduttore < 75 pF/m, conduttore/schermatura < 150 pF/m)
D
Piastra di montaggio elettricamente conduttiva
Tmd005
B
C
D
A
3.2 Installazione elettrica
3.2.1 Installazione secondo i requisiti EMC
3.2.2 Fusibili/sezione dei cavi
(1)
