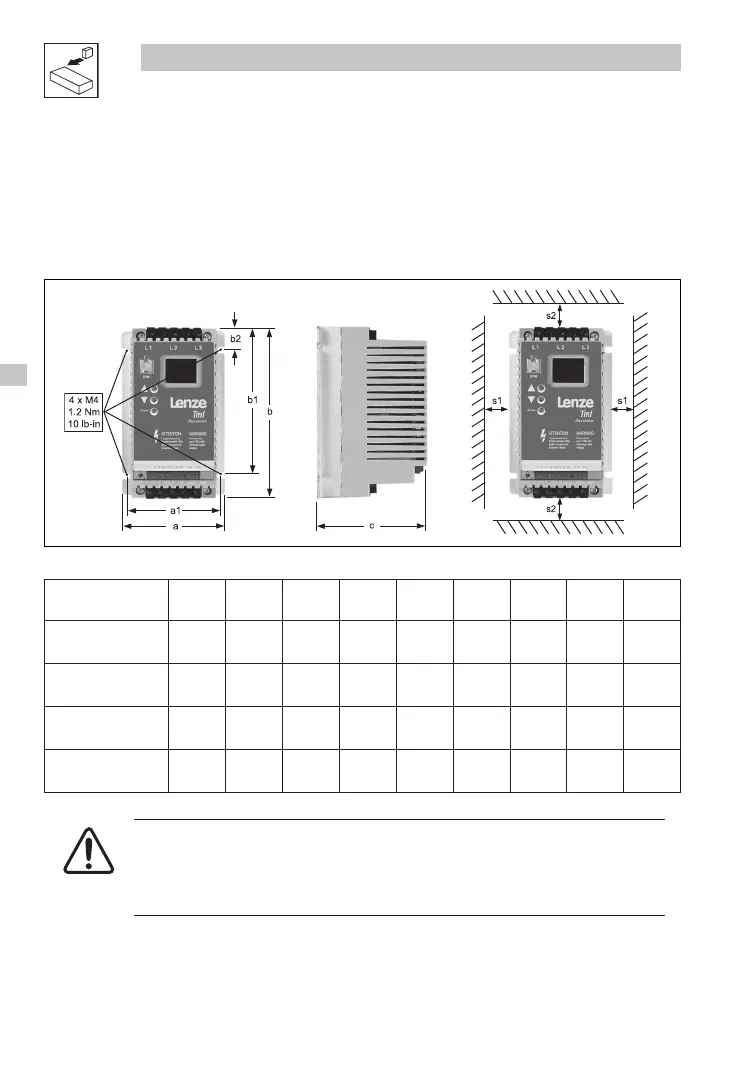

Lenze TML - 3 Installation; Mechanische Installation; Abmessungen und Montage

8 Lenze 13466187 EDBTL03 v8 EN, DE, FR, IT, ES
Installation
Tml002
Typ
a
[mm]
a1
[mm]
b
[mm]
b1
[mm]
b2
[mm]
c
[mm]
s1
[mm]
s2
[mm]
m
[kg]
ETML251X2SFA
ETML371X2SFA
93 84 146 128 17 83 15 50 0,5
ETML551X2SFA
ETML751X2SFA
93 84 146 128 17 92 15 50 0,6
ETML112X2SFA
ETML152X2SFA
114 105 146 128 17 124 15 50 1,2
ETML222X2SFA 114 105 146 128 17 140 15 50 1,4
WARNUNG!
Die Antriebe dürfen nicht an Orten installiert werden, an denen sie ungünstigen
Umgebungsbedingungen ausgesetzt sind. Hierzu gehören: brennbare, ölige oder
schädliche Dämpfe oder Staub; übermäßige Feuchtigkeit; extreme Vibrationen oder
Temperaturen. Für zusätzliche Informationen wenden Sie sich bitte direkt an Lenze.
3 Installation
3.1 Mechanische Installation
3.1.1 Abmessungen und Montage
