Lenze TML - Installation Électrique; Installation Conforme Aux Directives CEM; Fusibles;Section des Câbles

Lenze 13466187 EDBTL03 v8 EN, DE, FR, IT, ES 9
Installation
Type
Installation selon EN 60204-1 Installation selon U
E.l.c.b.
(2)
Fusible Disjoncteur
L1, L2, L3,
PE [mm²]
Fusible
(3)
L1, L2, L3,
PE [AWG]
ETML251X2SFA
ETML371X2SFA
ETML551X2SFA
M10 A C10 A 1,5 10 A 14
> 30 mA
ETML751X2SFA M16 A C16 A 2,5 15 A 14
ETML112X2SFA M20 A C20 A 2,5 20 A 12
ETML152X2SFA M25 A C25 A 2,5 25 A 12
ETML222X2SFA M30 A C30 A 4,0 30 A 10
(1) Respectez la réglementation locale en vigueur.
(2) Disjoncteur différentiel courant impulsionnel ou disjoncteur différentiel sensitif tout courant.
(3) Fusibles rapides de type UL Classe CC ou T limiteur de courant, 200 000 AIC, requis. Bussman KTK-R, JJN, JJS, ou équivalent.
Respectez les points suivants lors de l’installation du Disjoncteur Différentiel :
• Installez le Disjoncteur Différentiel uniquement entre l’alimentation réseau et le variateur.
• Le Disjoncteur Différentiel peut être activé par :
- des courants de fuites capacitifs entre les câbles blindés pendant le fonctionnement
(notamment avec de longs câbles blindés)
- Le raccordement simultané de plusieurs variateurs à l’alimentation réseau
 -desltresantiparasites
CEM
Conforme à la norme EN 61800-3/A11
Perturbations radio-électriques : émission
Laterminaisondestypesdeconvertisseurdefréquenceaveclesufxe“SFA”
respectent les valeurs limites Classe A selon EN 55011, avec installation dans une
armoire électrique et avec câble moteur de 10m maxi.
A
Colliers de blindage
B
Câble de commande
C
Câble moteur de faible capacité
(brin/brin < 75 pF/m, brin/blindage < 150 pF/m)
D
Plaque de montage conductrice
Tml005
B
C
D
A

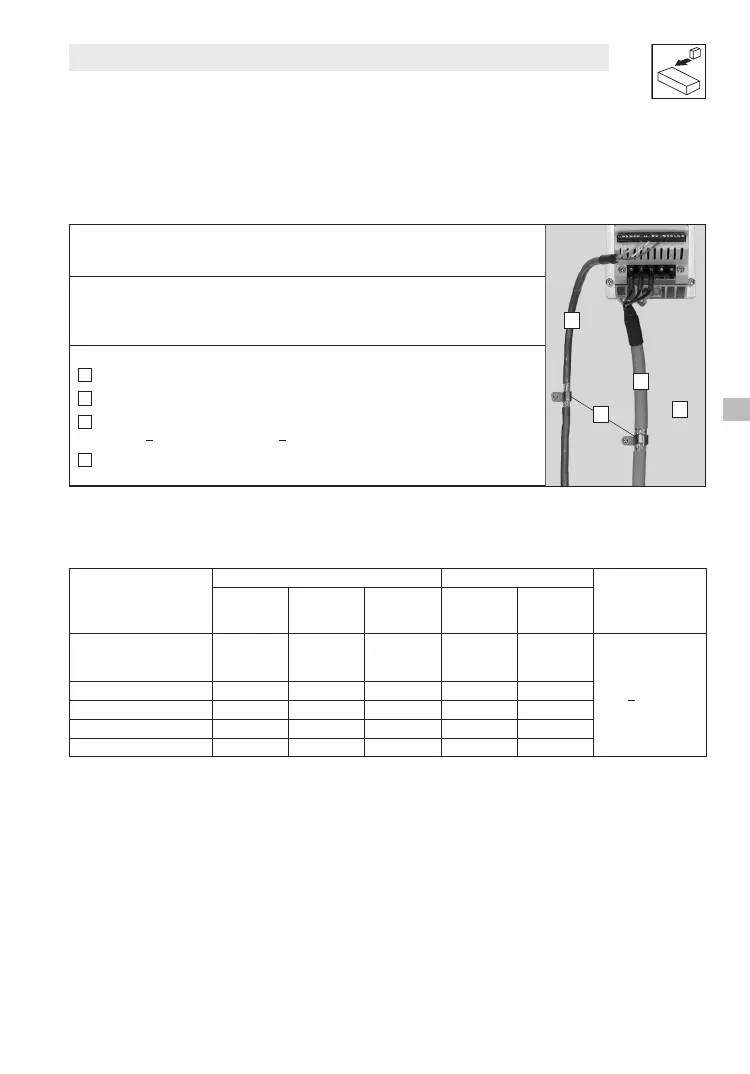

3.2 Installation électrique
3.2.1 Installation conforme aux directives CEM
3.2.2 Fusibles/section des câbles
(1)
