Installation
Type
Installation gemäß EN 60204-1 Installation gemäß UL
E.l.c.b.
(2)
Sicherung
Sicherungs-
automat
L1, L2, L3,
PE [mm²]
Sicherung
(3)
L1, L2, L3,
PE [AWG]
ETML251X2SFA
ETML371X2SFA
ETML551X2SFA
M10 A C10 A 1,5 10 A 14
> 30 mA
ETML751X2SFA M16 A C16 A 2,5 15 A 14
ETML112X2SFA M20 A C20 A 2,5 20 A 12
ETML152X2SFA M25 A C25 A 2,5 25 A 12
ETML222X2SFA M30 A C30 A 4,0 30 A 10
(1) Beachten Sie die geltenden örtlichen Vorschriften.
(2) FI-Schutzschalter für Impulsstrom oder Dauerstrom
(3) Schnelle Strombegrenzungssicherungen gemäß UL, Klasse CC oder T, 200.000 AIC erforderlich. Bussmann KTK-R, JJN, JJS, oder entspr.
Beachten Sie bei der Verwendung von FI-Schutzschaltern Folgendes:
• Der FI-Schutzschalter darf nur zwischen dem Hauptversorgungsnetz und dem Regler installiert
werden.
• Der FI-Schutzschalter kann folgendermaßen ausgelöst werden:
- durch kapazitive Ableitströme zwischen den Leitungsabschirmungen im Betrieb (besonders bei
langen, abgeschirmten Motorleitungen),
- durch gleichzeitiges Anschließen mehrerer Regler an das Hauptversorgungsnetz,
- durch EMV-Filter.
EMV
Einhaltung von EN 61800-3/A11
Geräuschemission
BeiModellendiemitdemSufx“SFA”endenwirddieGrenzwertklasseAnachEN
55011, bei Einbau in einen Schaltschrank und einer maximalen Motorkabellänge von
10 m, eingehalten.
A
Abschirmungsklemmen
B
Steuerleitung
C
Motorleitung mit niedriger Kapazität
(Kern/Kern < 75 pF/m, Kern/Abschirmung < 150 pF/m)
D
Elektrisch leitende Montageplatte
Tml005
B
C
D
A

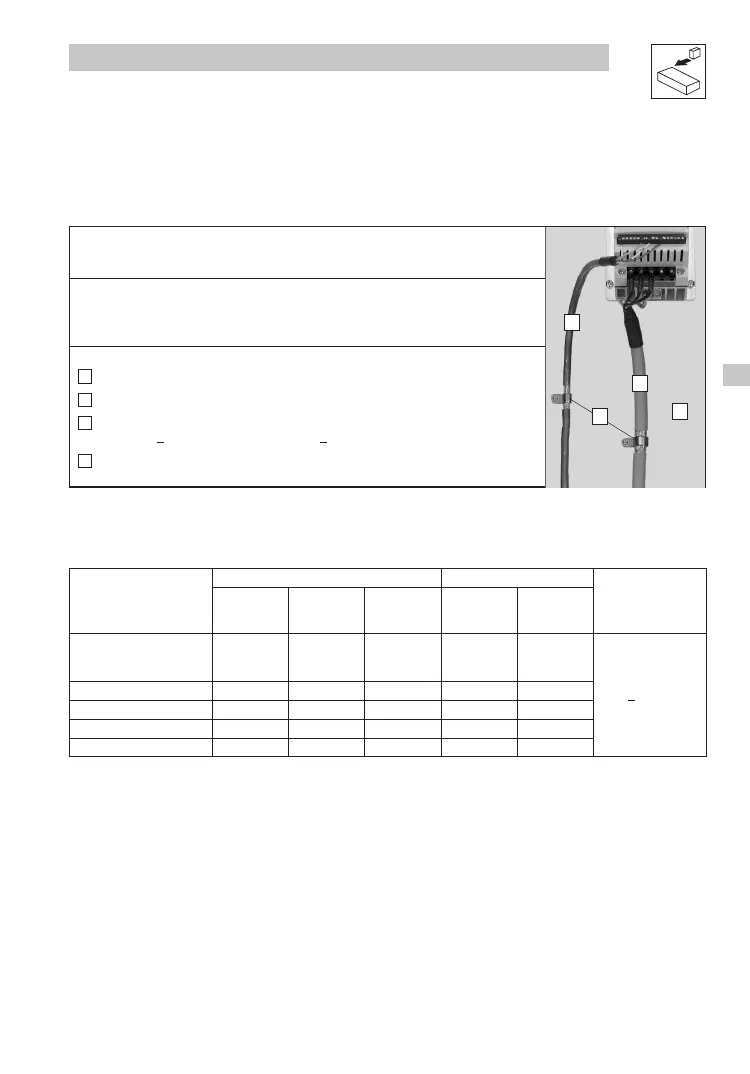

3.2 Elektroinstallation
3.2.1 Installation gemäß EMV-Richtlinien
3.2.2 Sicherungen/Leitungsquerschnitte
(1)
