Lenze TML - Page 66

16 Lenze 13466187 EDBTL03 v8 EN, DE, FR, IT, ES
Mise en service
Code Réglages possibles
IMPORTANT
N
o
Nom Lenze Sélection

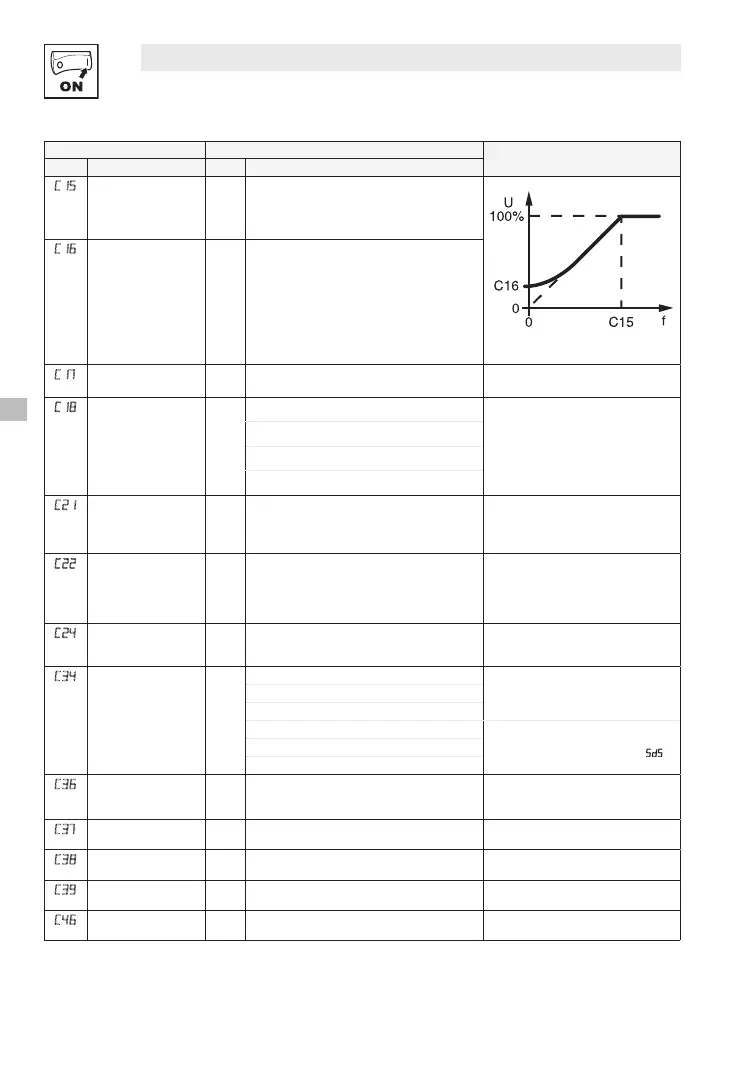

C15
Fréquence nominale
U/f
50,0 25,0 {Hz} 999
Paramétrez la fréquence nominale du moteur
(plaque signalétique) pour les applications
standard.
smd006
C16
Accroissement Umin
(optimisation du
comportement du
couple)
0,0 {%} 40,0
Le code C16 est désactivé en mode Vectoriel
(voir code C14).
Paramétrez ce code après la mise en service :
faire tourner le moteur à vide à la fréquence de
glissement(environ5Hz),augmentezlavaleur
de C16 jusqu’à ce que l’intensité moteur (C54)
= 0,8 x intensité moteur nominale
C17
Seuil de fréquence
(Q
min
)
0,0 0,0 {Hz} 240 Voir codes C08 sélection 7, et CE3
sélection 27
C18
Fréquence de
découpage
2 0 4kHz • Lorsque la fréquence de découpage
augmente, le bruit du moteur
diminue.
• Tenez compte du déclassement au
paragraphe 2.2.
• C18 = 1, 2, 3: Déclassement
automatiqueà4kHzà1,2xI
N
1 6kHz
2 8kHz
3 10kHz
C21
Compensation de
glissement
0,0 0,0 {%} 40,0
Le code C21 est désactivé en mode Vectoriel
(voir code C14).
ModiezlecodeC21jusqu’àceque
la vitesse du moteur ne change plus
entre une charge nulle et la charge
maximale.
C22
Limitation de courant
Imax
200 30 {%} 200
Référence : courant de sortie nominal du Tml
• Lorsquelavaleurlimiteestatteinte,
le temps d’accélération augmente ou
la fréquence de sortie diminue.
• Lorsquec73=0,réglagemaxide
167 %.
C24
Accroissement Umin
d’accélération
0,0 0,0 {%} 20,0 L’accroissement Umin d’accélération
n’est activée que pendant
l’accélération.
C34
Conguration-
Entrée analogique
0 0 0 à 10 V
1 0 à 5 V
2 réservé
3 0 à 20 mA • Avecrésistance250Ω
entre borne 7 et borne 8
• C34=5déclencheuneerreur5d5 si
le signal chute en dessous de 2 mA
4 4 à 20 mA
5 4 à 20 mA surveillé
C36
Tension de Freinage
par injection de CC
(FCC)
4,0 0,0 {%} 50,0 • Voir codes CE1 à CE3 et c06
• Assurez-vousquelemoteurest
adapté à l’utilisation du freinage CC.
C37
Fréquence
xe1(JOG1)
20,0 0,0 {Hz} 240 Réglage Lenze : activé pour
E1=HAUT
C38
Fréquence
xe2(JOG2)
30,0 0,0 {Hz} 240 Réglage Lenze : activé pour
E2=HAUT
C39
Fréquence
xe3(JOG3)
40,0 0,0 {Hz} 240 Réglage Lenze : activé pour
E1=HAUTetE2=HAUT
C46
Consigne de fréquence 0,0 {Hz} 240 Afchage:Valeurdeconsignevia
l’entrée analogique, fonction +vite/-vite
(1) Lamodicationdecesréglagespeutnuireauxperformances.Contactezl’assistancetechniquedeLenzeavanttoutemodication.
