LG L1718S User Manual

90

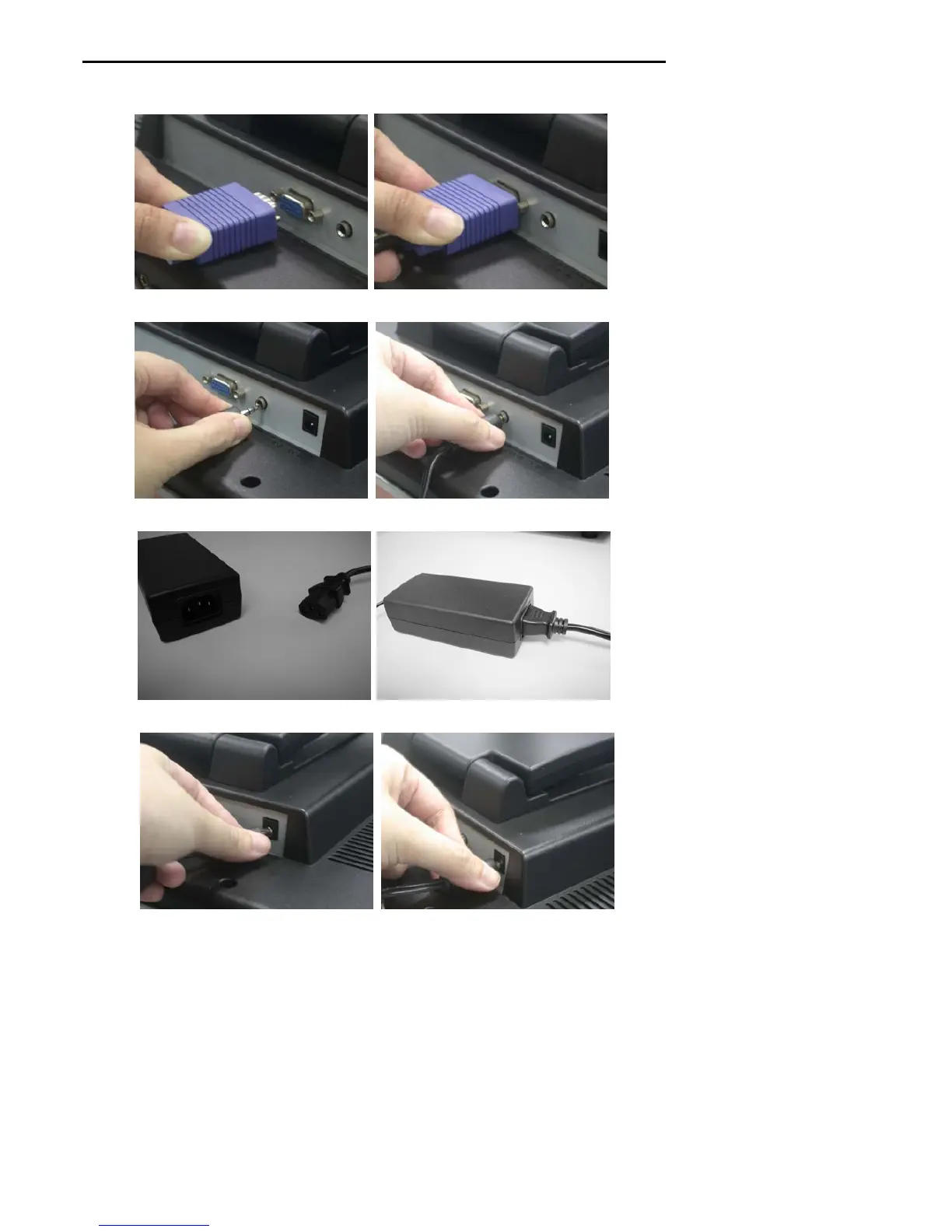

Hardware installatie stap per stap (VGA Versie)
1. Zet uw LCD tegengesteld voorzichtig waar u alle verbindingspoorten kunt zien.
2. Steek de signaal kabel in zoals de RGB analoog met zijn eigen poort, en de andere kant verbindt met de
computer.
3. Steek de geluidsverbinder in zijn eigen poort, en de andere kant verbindt met de computerlijn uit.
4. Zet AC adapter en stroomsnoer samen.
5.
Steek de DC kabel in zijn eigen poort.De andere kant verbindt met het steekcontact, schakel de stroom aan.
6.
Gefeliciteerd, u bent klaar. Nu kunt u genieten van een zeer goede uitvoering.

LG L1718S Specifications

Display

display type	17.0" Active Matrix TFT LCD Screen
display area	13.3" x 10.6" (338mm x 270mm)
display colors	16.2 Million
maximum resolution	1280 x 1024
pixel configuration	RGB Stripe Arrangement
surface treatment	Hard Coating 3H, Anti-Glare

View and Performance

brightness	300cd/m2
contrast ratio	700:1
response time	8ms
pixel pitch	0.264mm x 0.264mm
viewing angle	H: 160 Deg., V: 160 Deg.

Power

power requirements	90 ~ 264 Vac / 47.5 ~ 63 Hz
dpms power consumption on	35 Watts
dpms power consumption standby	1 Watts

Physical Characteristics

dimensions with base	14.8" x 7.1" x 14.9" (375mm x 180mm x 380mm)
weight set	8.2 lbs.
weight shipping	10.6 lbs.
tilt/swivel	Tilt: Forward 5° / Backward 20° (No Swivel)
vesa mounting compliance	75mm x 75mm Screw Spacing
