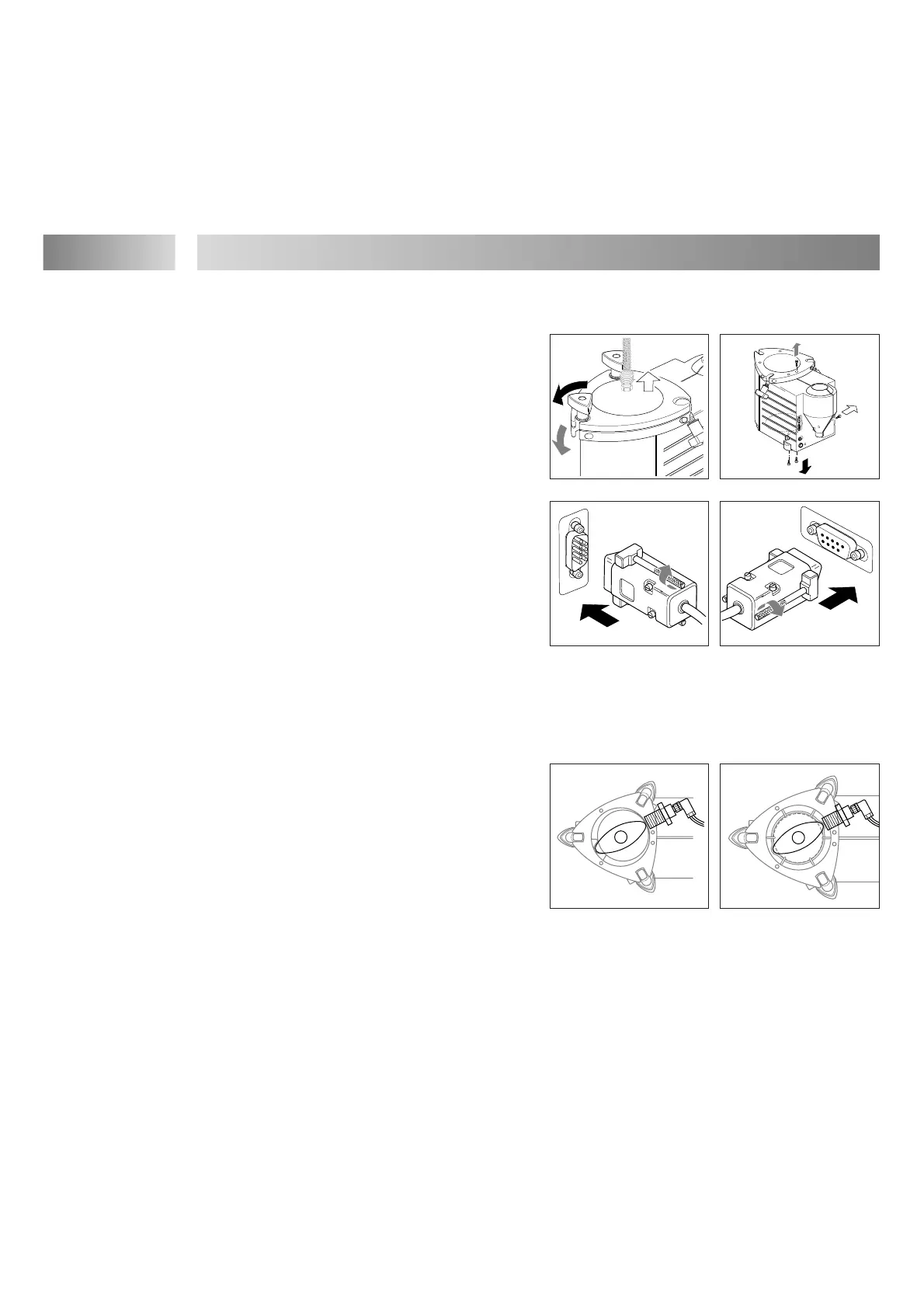

4.3 Einstellen des Füllstandsensors (nur Automatikbehälter)
☞
Der Füllstandsensor muß entsprechend der
verwendeten Produktart und Flaschengröße
eingestellt werden, damit er ordnungsgemäß
arbeitet.
● (3) Deckelverschraubung 2 lösen und
Deckel 1 abnehmen.
● Befestigungsschrauben entfernen und
Gehäuse aufklappen.
● Anschlußkabel am Produkttank, Gerätestecker
XS2, sowie am Steuergerät, Buchse XS2,
befestigen.
● Produktflasche einsetzen.
Bei 2 l-Produkttanks die Produktflasche in den Flaschenhalter 8 einsetzen.
● Prüfen, daß die in den Flaschenhalter 8 eingesetzte Produktflasche gegen den Füllstandsensor
gepreßt wird. Nur dann ist eine korrekte Einstellung des Füllstandsensors möglich.
☞
Bei Produktflaschen, die nicht in den
Flaschenhalter 8 passen, den Füllstandsensor
so heraus- oder hineindrehen, daß er die
Produktflasche einklemmt. Gegebenenfalls die
Produktflasche mit geeigneten Hilfsmitteln
gegen den Füllstandsensor pressen.
Im 0,5 l-Produkttank den Sensorstecker bei
geöffnetem Gehäuse gedreht montieren, wie im
linken Bild gezeigt ist.
An den Steuergeräten 97103 und 97123 muß der Produkttank im Peripherie-Menü eingeschaltet
sein (siehe Bedienungsanleitung Steuergerät).
● Am Steuergerät 97102, 97123 oder 97103 den Netzschalter einschalten, um den Produkttank
mit einer Spannung von 24 VDC zu versorgen.
● Eine Flasche des verwendeten Produkts leeren.
● Ausreichend Klebstoff in der Flasche belassen, um zu verhindern, daß Luft in den Produktschlauch
gelangt.
Installieren4
