Loctite 97105 - Steckerbelegung (nur Automatikbehälter)

21
Technische Unterlagen8

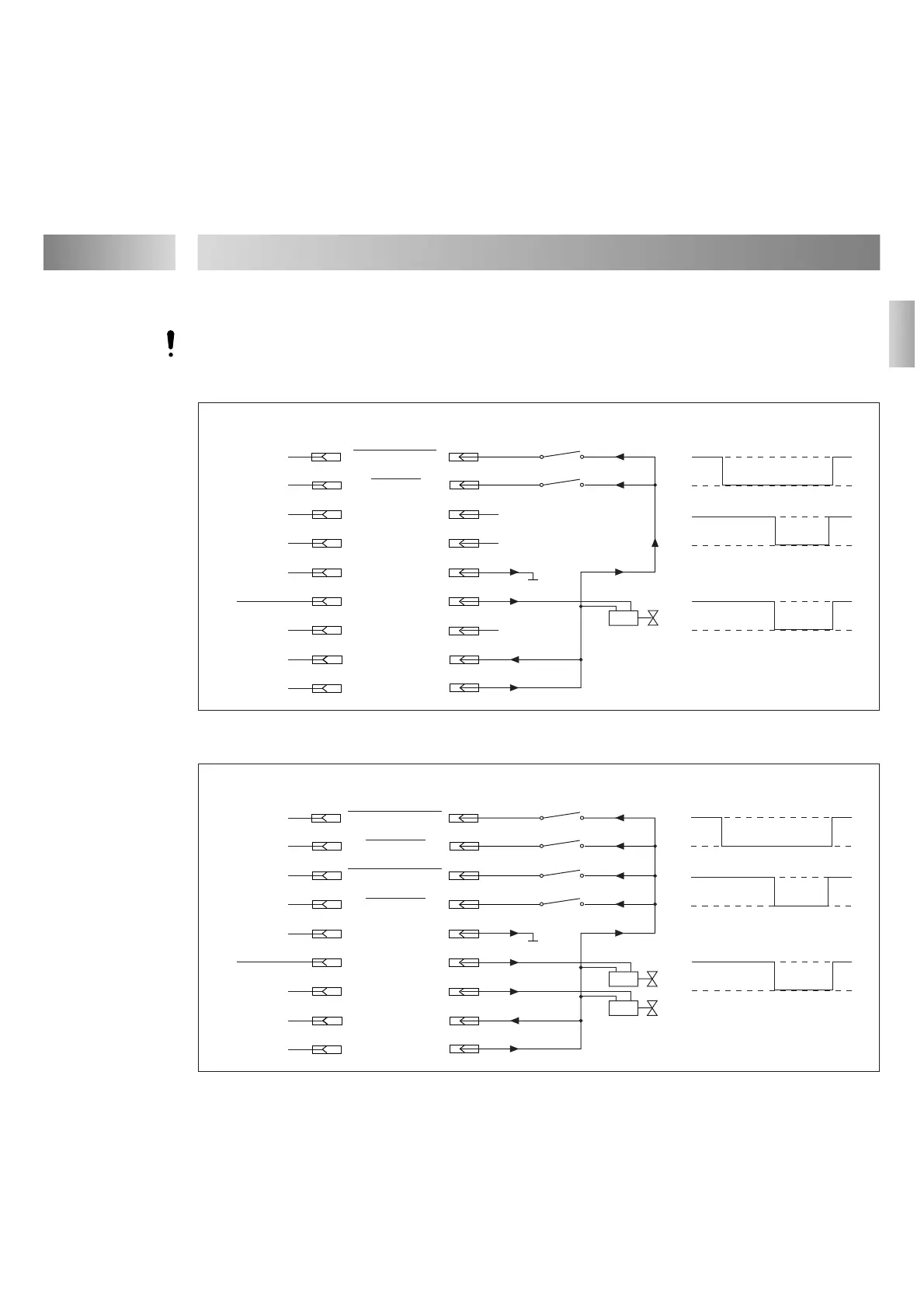

8.3 Steckerbelegung
Niemals externe Spannung an Pol 9 von XS2 anlegen!
XS2: Ein Automatischer Produkttank 97106 / 97108
XS2: Zwei Automatische Produkttanks 97106 / 97108
1
2
3
4
5
6
7
8
9
GND
Steuergerät XS2
Automatiktank
1
2
1
2
Tank-Ventil
Tank nachfüllen
Tank leer
max. 1,8 W
Tank-
erkennung
+ 24 VDC
1
2
3
4
5
6
7
8
9
0 VDC
Signal
Tank-Ventil
Tank nachfüllen
Tank leer
1
0
1
0
1
0
1
2
3
4
5
6
7
8
9
GND
1
2
1
2
+ 24 VDC
1
2
3
4
5
6
7
8
9
0 VDC
1
2
1
2
1
0
1
0
1
0
Tank-Ventil B
Signal
Steuergerät XS2
2 Automatiktanks
Tank-Ventil A
Tank A nachfüllen
Tank A leer
max. 1,8 W
Tank-
erkennung
Tank-Ventil
Tank nachfüllen
Tank leer
Tank B nachfüllen
Tank B leer
