Loctite 97105 - Anschließen der Geräte

● Diese leere Flasche in den Produkttank einsetzen, um die Einstellung des Sensors zu prüfen.
● Bei der 250 ml-Produktflasche auf die richtige Position zum Füllstandsensor achten.
● Am Produkttank die Kappe vom
Füllstandsensor abnehmen.
● Mit dem Elektronikschraubendreher den Punkt
suchen, an dem der Sensor in den Zustand
Inaktiv umschaltet. Die gelbe LED erlischt.
☞
Die korrekte Einstellung entspricht exakt dem Punkt, an dem sich der Sensor ausschaltet.
Diesen Punkt nicht überschreiten!
Die Einstellung ist richtig, wenn bei voller Flasche die untere der beiden grünen LED’s leuchtet.
● Diese Einstellung, wenn sie korrekt ist, mit einer vollen Flasche und erneut mit der leeren Flasche
prüfen.
● Leere Produktflasche herausnehmen.
● Gehäuse zuklappen. Befestigungsschrauben wieder einsetzen und festziehen.

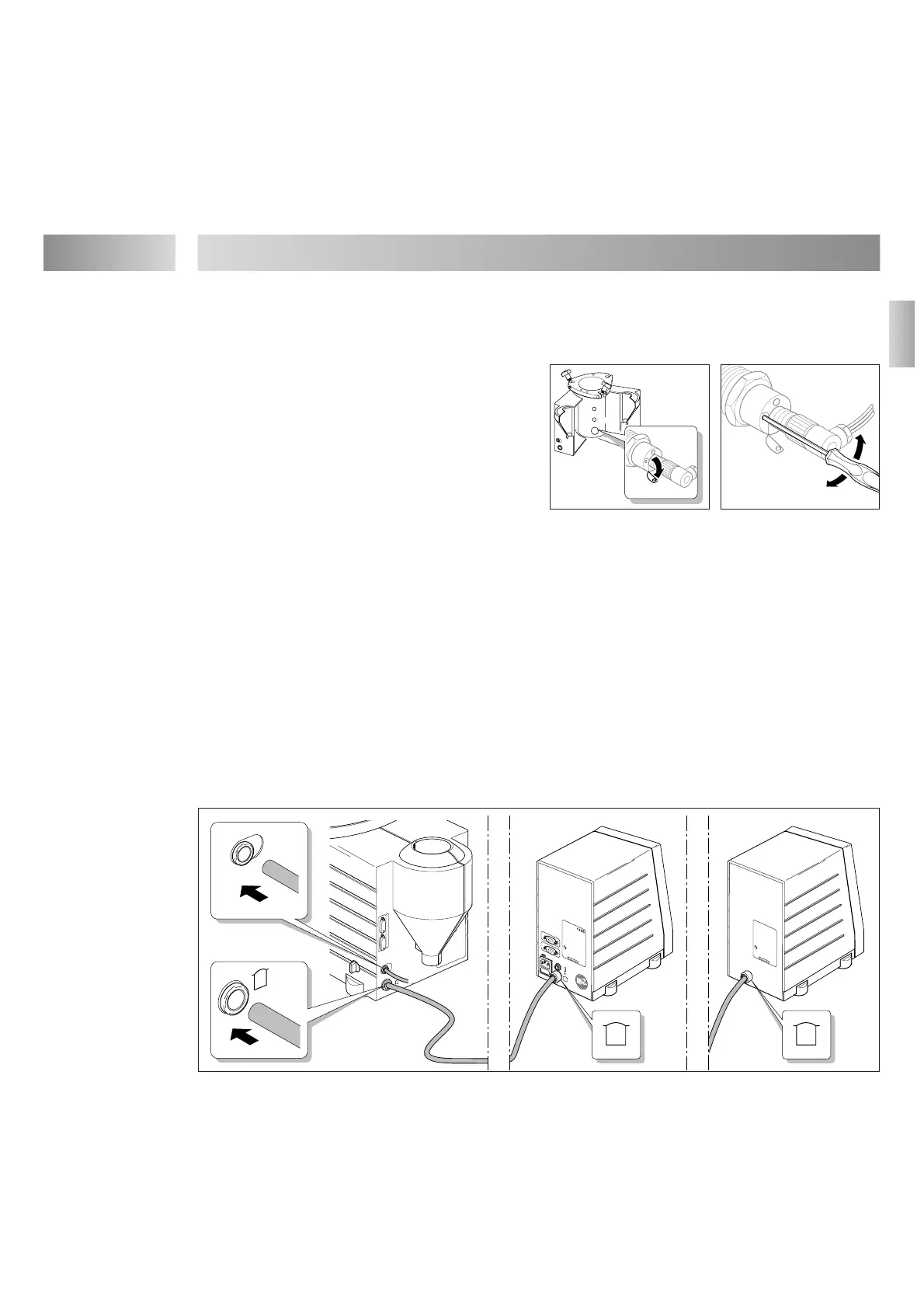

4.4 Anschließen der Geräte
Anschließen des Produkttanks 97105 bzw. 97107
Installieren4
13
Loctite (Ireland) Ltd.
Made in Germany
cat.no.97101
90–260 VAC/47–63 Hz
2 AM
XS1
XS1: Start
XS2: Reservoir
Loctite (Ireland) Ltd.
Made in Germany
cat.no.97102
XS2
XS2/IN: Controller
XS2/OUT:Tank B
max. operating pressure
8 bar
operating temperature.
0 to +50C
volume:
3,5 Liter
Loctite (Ireland) Ltd.
Made in Germany
XS2/IN
XS2/OUT
P in
97105
97107
97102 97101
P in
