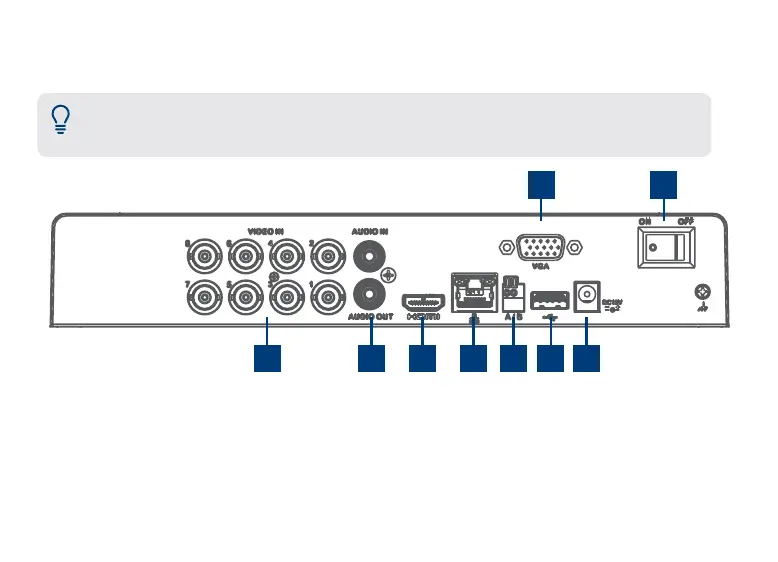

Aperçu du panneau arrière
2
1 2 3
6 9
754 8
1. Entrées de vidéo: Connexion des caméras*
2. Entrée/sortie audio: Connexion du microphone/
haut-parleur*
3. Port HDMI: Connexion du moniteur*
4. Port LAN: Connexion du routeur*
5. RS-485: Connexion des caméras Pan-Tilt-Zoom*
Remarque: L’enregistreur DVR à 8canaux présenté dans ce guide n’est fourni qu’à titre d’illustration.
Votre enregistreur peut paraître différent, avec tous les mêmes ports à des endroits différents.
*Non inclus/vendus séparément.
6. Port VGA: Connexion du moniteur*
7. Port USB: Connexion de la souris ou de la
clé USB*
8. Port d’alimentation: Connexion de
l’adaptateur d’alimentation
9. Interrupteur d’alimentation: Arrêt/Marche
