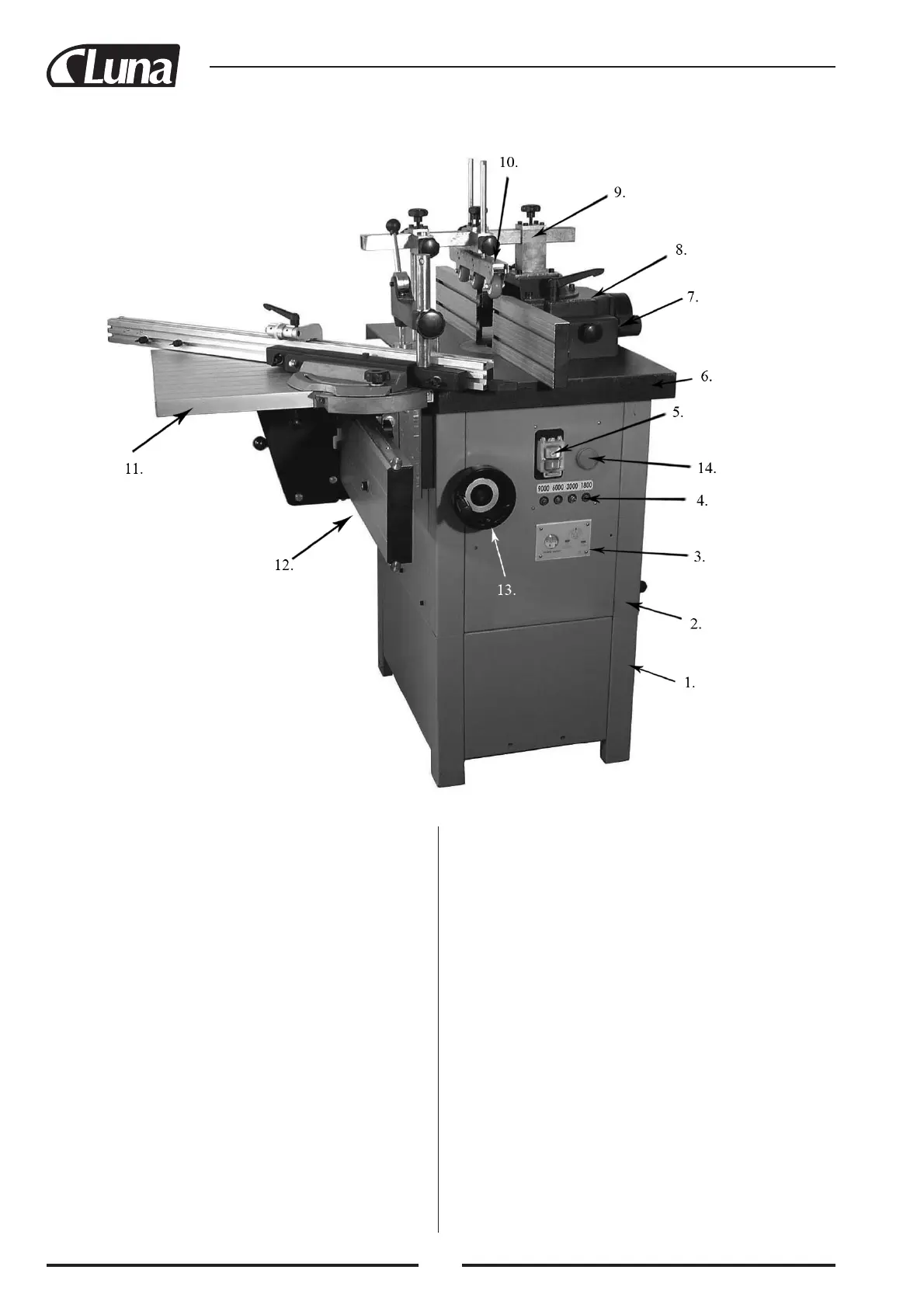

1. Koneen jalusta
2. Moottoriyksikkö
3. Karankorkeuden näyttö
4. Karanopeuden näyttö
5. Pääkatkaisija (katkaisee jännitteen kokonaan)
6. Pöytä
7. Jyrsimen suojus
8. Pölynpoisto
9. Syöttöyksikkö
10. Syöttörulla
11. T
yöntötaso (lisätarvike)
12. Työntövaunu (lisätarvike)
13. Karan korkeudensäätöpyörä
14. Hätäkatkaisija
4. ASENNUS
4.1 Osien purkaminen pakkauksesta
Pystyjyrsinkone toimitetaan valmistajalta huolellisesti suunnitel-
lussa pakkauksessa. Jos havaitset koneessa kuljetusvaurion, ota
yhteyttä huolitsijaan. Säilytä kaikki pakkausmateriaalit. Jos et ole
varma, onko kone vaurioitunut vai ei, ota yhteyttä asiakaspalve-
luumme.
Kun olet purkanut kaikki osat pakkauksesta, edessäsi pitäisi olla
seuraavat osat:
• Moottoriyksikkö
• Koneen jalustan sivukappaleet (4) ja pylväät (4) sekä ruu-
vit/pultit yms. (1 pussi)
•
Jyrsimen suojus
• Syöttöyksikkö
• Ulostyöntyvä vaste (2)
• Työkalut ja ruuvit/pultit yms.
Pystyjyrsinkone on koottu suureksi osaksi jo tehtaalla, mutta jot-
kin osat on asennettava kuljetuksen jälkeen. Olemme jakaneet
asennusprosessin eri vaiheisiin.
Suorita vaiheet tässä kappaleessa annetussa järjestyksessä.
4.2 Koneen jalustan asentaminen
1. Ota esille jalustan neljä sivukappaletta ja pylvästä pääpakkauk-
sesta.
2.
Ota esille tarvikepussista seuraavat osat:
• 16 kpl kuusioruuvia M8?20
• 32 kpl 8 mm litteää aluslevyä
• 16 kuusiomutteria
3. Kokoa koneen jalusta kuvan 1 mukaisesti.
