7
2. Placera mataranordningen och antirekylanordningen på mata-
rarmen och fäst.
Figur 6
Matarbas
Matararm
Matarrull-
anordning
Stjärnskruv
Antirekyl-
anordning

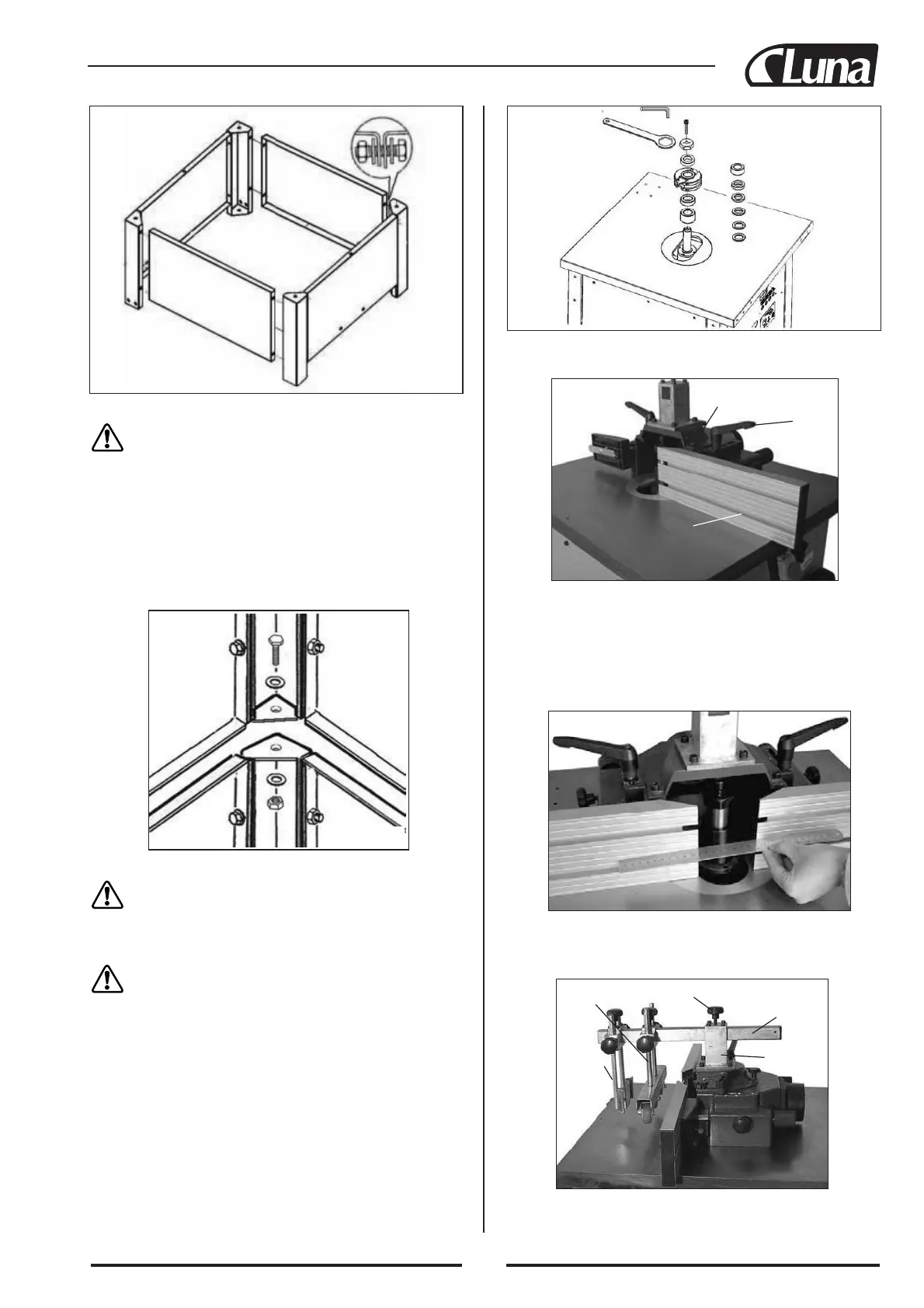

4.3 Montera maskinhuset på arbetsstativet
VARNING! Lyft inte maskinhuset ensam. Maskinhuset
väger över 70 kg. Be om hjälp när du ska lyfta det.
1. Placera maskinhuset över de gängade hålen på arbetsstativet.
2. Lossa de två stjärnskruvarna för att öppna luckan i maskinhuset
och ta bort de sex sexkantsbultarna i sidstycket.
3. Plocka fram följande ur påsen med skruvar/bultar osv:
• 4 hexagonalskruvar M8x20
• 8 8-millimeters platta brickor
• 4 hexagonalmuttrar
4. Dra åt alla skruvar enligt bild 2.
4.4 Montera skärverktygen
VARNING! Installera verktygen så lågt som möjligt på
spindeln. Verktyget ska kunna rotera fritt i det lägsta
spindelläget. Kontrollera att verktyget inte vidrör bordringen
eller det utskjutande anslaget när spindeln lutas.
FARA! Fara för personskada! Vrid alltid verktyget för
hand innan du slår på maskinen för att kontrollera att verk-
tyget kan rotera fritt.
1. Lägg ned bordringen platt i bordplattan. När bordringen har
monterats ska den inte sticka upp ovanför bordets yta. Om den
sticker upp kan arbetsstycket inte skjutas jämnt över bordytan.
När du utför fräsarbete med fräsen tar du ut bordringen ur bor-
dplattan.
2. Placera formningsverktyget med spindelringen på spindeln och
fäst låsflänsen med sexkantsbulten M12x25. Se bild 3.
3. Justera formningsverktygets höjd på axeln med hjälp av en eller
flera spindelringar med annan tjocklek. Spindelringarna finns
med följande tjocklekar: 30, 25, 15, 10, 5, 2 respektive 1 mm.
Figur 1
Figur 3
Figur 4
Fräshuv
Spärr-
handtag
Utskjutande anslag
Figur 2
4.5 Montera fräshuven
1. Placera fräshuven över de gängade hålen i bordet.
2. Sätt i spärrhandtaget M8x150 med en 8 mm stor bricka i säker-
hetsskyddet enligt bild 4 och skruva handtaget medsols för att
fästa det i bordet.
3. Skjut på det utskjutande anslaget på vagnen och fäst det.
4. Justera det utskjutande anslaget genom att flytta på den ena
delen eller båda delarna tills du är nöjd. Kontrollera justeringen
med en rak kant enligt bild 5.
Figur 5
4.6 Montera mataranordningen
1. Sätt in matararmen i matarbasen och fäst den med en stjärn-
skruv, M8x25.
