Luna BSM 40 - Installation Af Glideslæden (Valgfri)

38
Figur 11
Figur 7
Figur 8
Figur 9
Figur 10
Styreskinne
4
3
2
1
2. Placer fremføringsanordningen og anti-tilbageslags-enheden
oven på fremføringsarmen og fastgør.

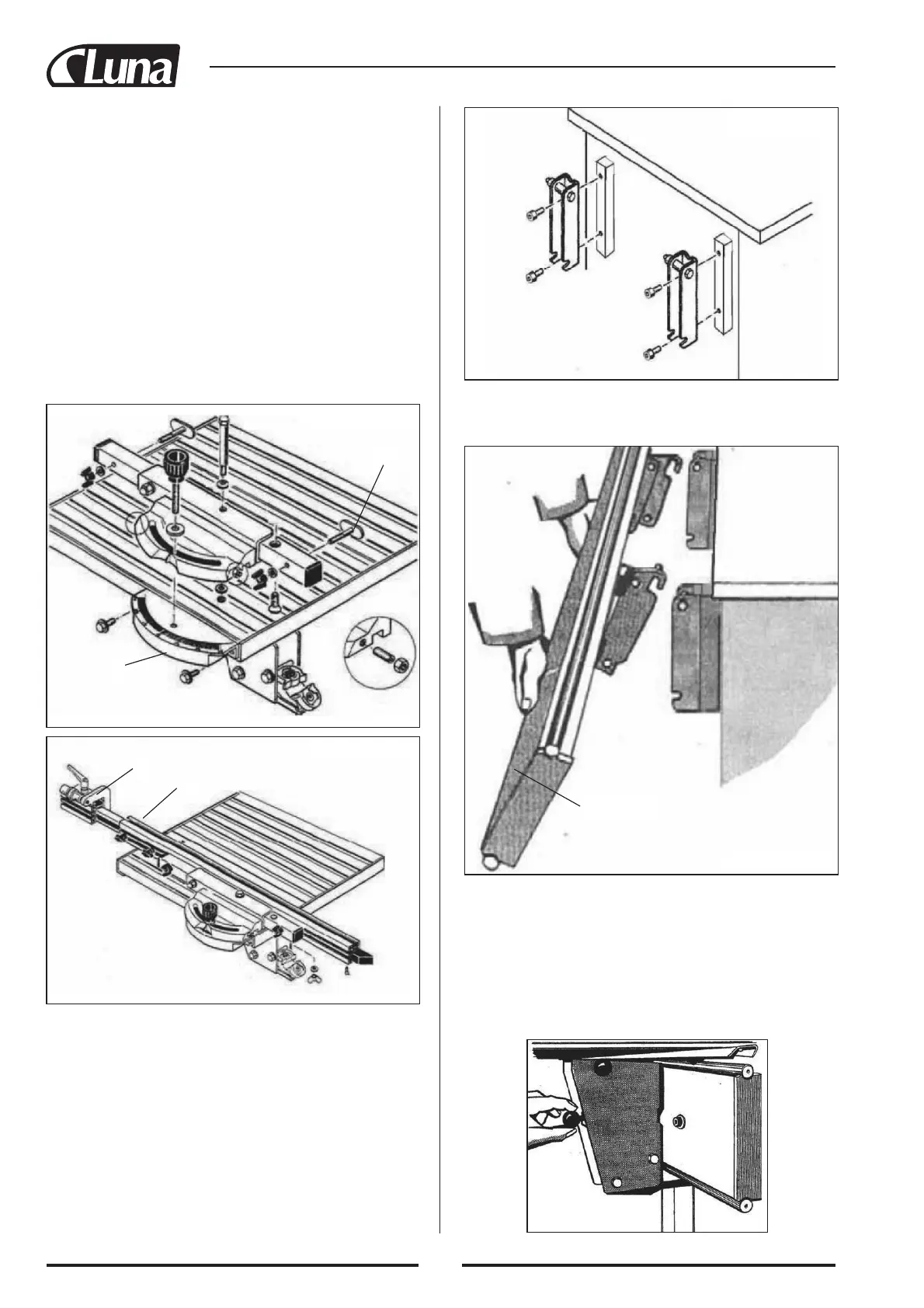

4.7 Installation af glideslæden (valgfri)
4.7.1 Installation af glidebordet
1. Anbring skalastativet (1) på glidebordet.
2 unbrakobolte M6x16
2. Indsæt mellempladerne (2) ind i stopslangen, stram ikke skruer-
ne.
2 skiver 6 mm
2 vingeskruer M6
3. Anbring stoprøret på glidebordet.
1 svingbolt
2 skiver 8 mm
1 bølgeskive 8 mm
1 sekskantmøtrik M8
Bølgeskiven skal være mellem stoprøret og glidebordet.
4.7.2 Juster skalabeslaget
1. Løsn de 2 x unbrakobolte M6x16 og flyt skalabeslaget til
venstre eller højre for at sikre viseren med ”0” skalaen. Stram
derefter de 2 unbrakobolte.
2. Lad styreskinnen (3) glide over mellempladerne (2) og stram
vingeskruerne.
3. Isæt foldestoppet (4) i endestoppet og stram T-skruen.
4.7.3 Beslagkonsol
Anbring de to beslagkonsoller med 2 ”I” formede indsætnings-
blokke til maskinhuset.
4 unbrakobolte M8x45
4.7.4 Montering af styreskinnen
Indsæt styreskinnen ovenfra ved en let vinkel ind i beslagkonsol-
lerne og stram vingemøtrikkerne.
4.7.5 Montering af glidebordet
1. For montering af glidebordet på styreskinnen skal stopbolten
låses op.
2. Træk kugleknappen ud og drej den med eller mod uret (1/4
omgang).
3. Lad bordet glide på glideskinnen, idet det sikres, at lejerne er
rettet korrekt op, og bordet løber jævnt.
4. Drej kugleknappen, indtil den er på sin originale position for at
forhindre bordet utilsigtet i at falde fra skinnen.
