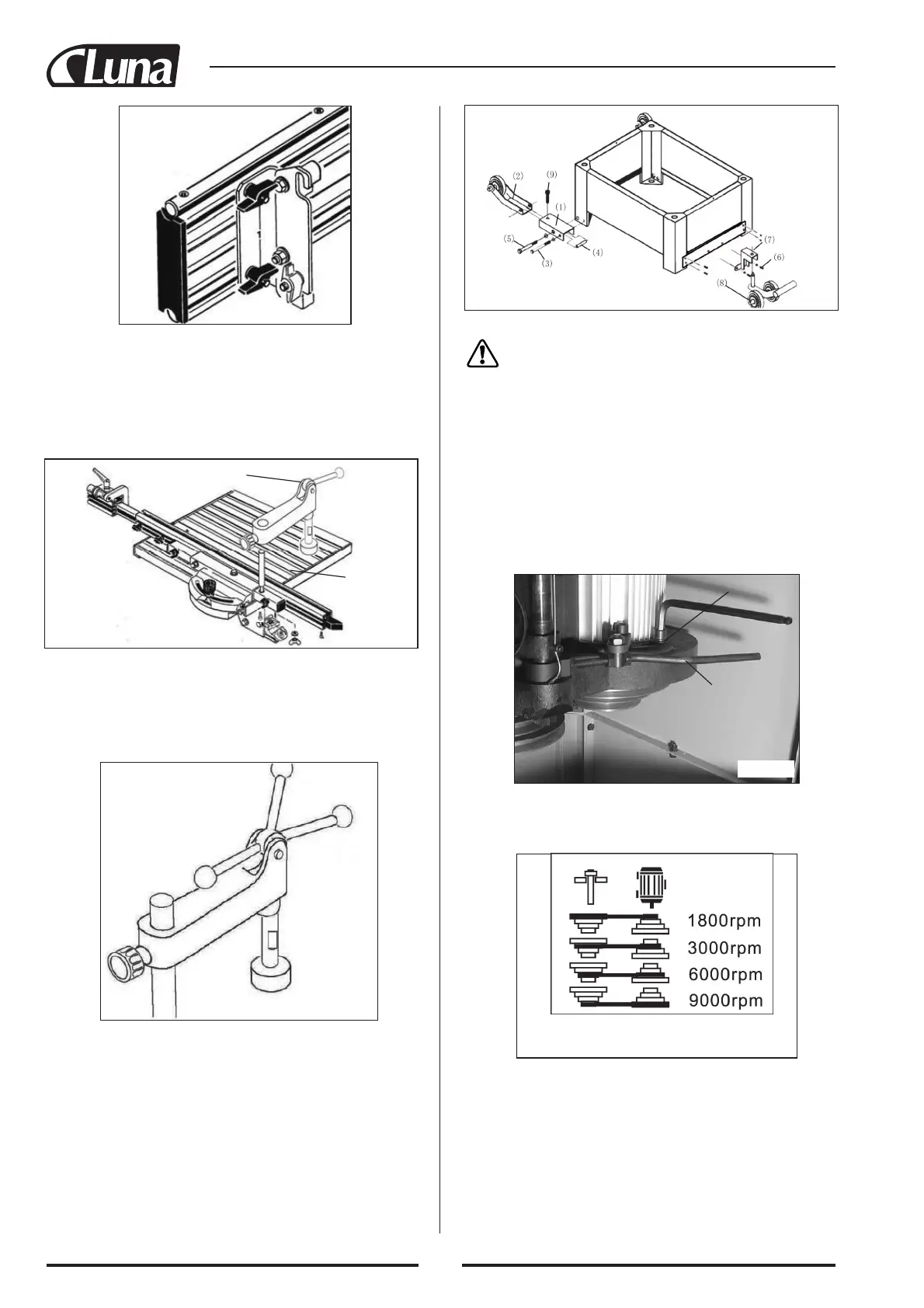

Luna BSM 40 - Nopeuden Muuttaminen; Pyörien Asentaminen (Lisätarvike); Säätäminen Ja Käyttö

30
Kuva 17
Kuva 19
(a)
(b)
(c)
(2)
Kuva 18
8
11
(9)
(1)
(5)
(3)
(4)
(7)
(6)
(8)
(a)
(b)
Kuva 21
9 000 v/min.
6 000 v/min.
3 000 v/min.
1 800 v/min.
Kuva 22
Nopeuskaavio
4.7.1
1 Puristimen kiinnittäminen työkappaletta varten
Turvallisen työskentelyn kannalta on tärkeää, että työkappale kul-
kee turvallisesti koneen läpi. Työkappaleen oikea käsittely on sen
vuoksi tärkeää.
1. Sovita tanko rajoitinputken reikään (ks. kuva 18). Pidä tankoa
paikallaan mukana toimitetulla uppokantaruuvilla (altapäin).
2. Kiinnitä puristin (12) tankoon ja aseta sopiva korkeus pyörällä.
3. Sijoita työkappale tasolle.
4.
Kiristä puristin kahvalla asentoon (a) tangossa.
3. Avaa korkeudensäätöpyörää ja vie kahva asentoon (b), laske
puristinta kunnes se koskee työkappaleeseen ja kiristä pyörä
uudelleen.
4. Purista työkappale kiinni viemällä kahva asentoon (c).
4.8 Pyörien asentaminen
1.
Sijoita U-muotoinen kannatin (1) etupyöräsarjaan (2).
2. Kiinnitä kuusioruuvi M10x70 (3) ja kiinnitä etupyöräsarja ja
holkki (4) koneen jalustaan.
3. Kiinnitä erikoiskierteinen ruuvi (5) ja kiinnitä etupyöräsarja.
4. Kiinnitä takapyörän ripustus (7) koneen jalustaan kahdella kuu-
sioruuvilla M10x20 ja aluslevyillä.
5. Kun konetta aiotaan siirtää, konetta nostetaan kuusiopultin
M12x50 avulla noin 5 mm lattiasta. Takapyöräyksikkö sijoite-
taan paikalleen, kahva painetaan alas ja kone vedetään uuteen
paikkaan.
5. SÄÄTÄMINEN JA
KÄYTTÖ
V
AROITUS! Lue käsikirja huolellisesti kokonaan läpi,
ennen kuin asennat koneen ja aloitat sen käytön.
Perehdy koneen toimintaan, ennen kuin aloitat työskentelyn
sillä. Mikäli et lue turvallisuudesta ja käytöstä annettuja tieto-
ja, seurauksena voi olla vakavia henkilövahinkoja.
5.1 Nopeuden muuttaminen
Koneessa on kiilahihnakäyttöjärjestelmä, joka ohjaa nopeutta.
Karan nopeutta muutetaan seuraavasti:
1.
Kytke kone irti virtalähteestä.
2. Avaa koneyksikön luukku avaamalla kaksi M6x30-tähtiruuvia.
3. Avaa kuusiopultti M12x40 (a) kuusiokoloavaimella ja vedä
moottorinkiristyskahva (b) ulos.
4.
Valitse sopiva nopeus. Vaihtoehtoja on neljä: 1800 rpm, 3000
rpm, 6000 rpm, ja 9000 rpm. Kuvassa 22 esitetään hihnojen
asento kussakin nopeudessa.
5.
Aseta hihna sopivaan uraan pyörässä.
6. Paina moottorinkiristyskahva (b) uudelleen ylös ja kiristä kuu-
siopultti (a).
Kun hihna on oikein jännitetty, se joustaa noin 63 mm remmin
keskiosaa kohtuullisesti painettaessa.
7. Kiristä kaikki säätömutterit.
8. Kierrä pyörää käsin niin, että näet asettuuko hihna oikeaan
uraan.
9. Sulje luukku.
Kuva 20
