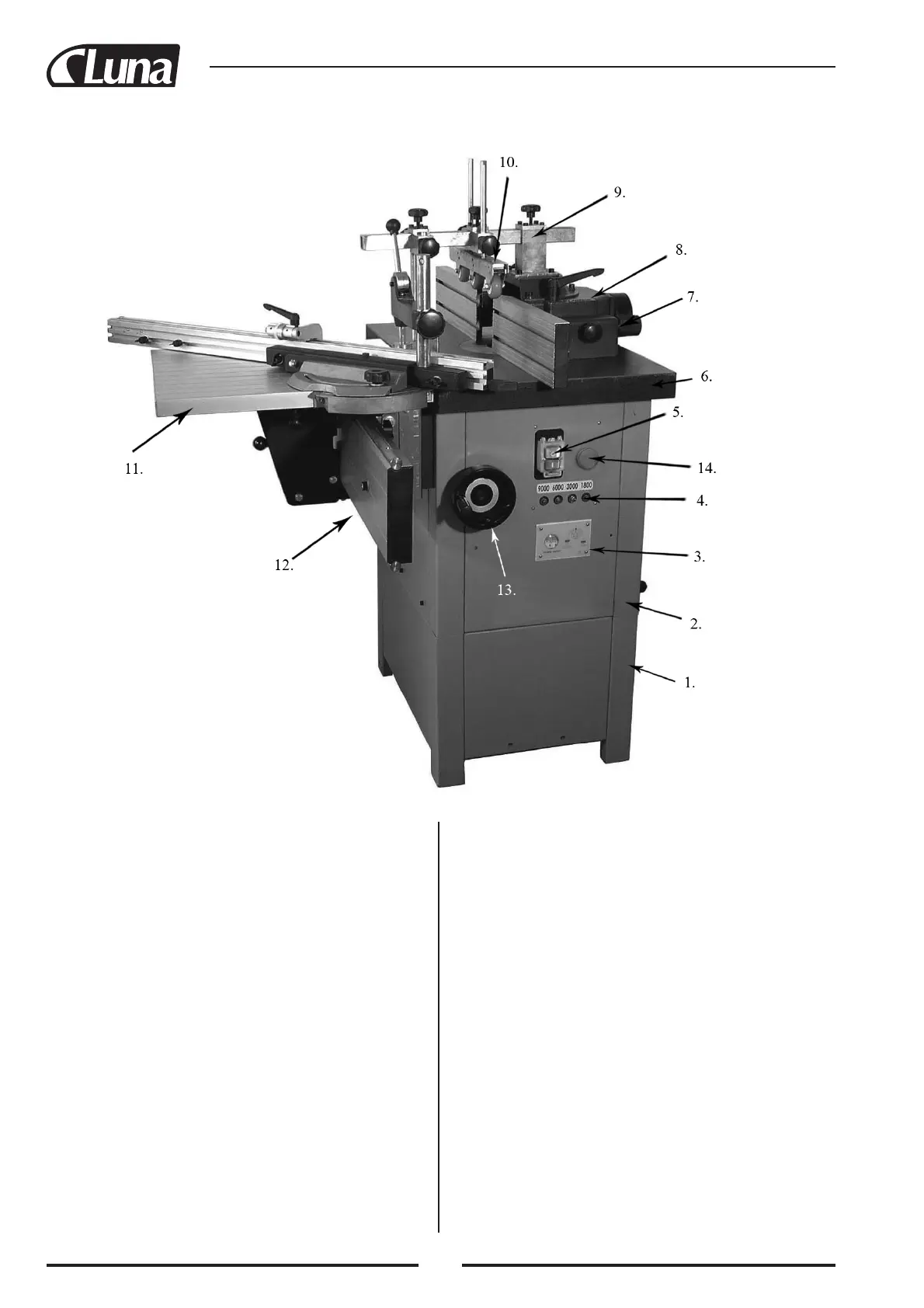

1. Arbetsstativ
2. Maskinhus
3. Visning av spindelhöjd
4.
Visning av spindelhastighet
5. Huvudbrytare (bryter spänningen helt)
6. Bord
7. Fräshuv
8. Dammutlopp
9. Matarenhet
10. Matarrulle
11. Skjutbänk (tillval)
12. Skjutvagn (tillval)
13. Hjul för spindelhöjd
14. Nödstopp
4. MONTERING
4.1 Packa upp delarna
Vertikalfräsmaskinen levereras från tillverkaren i en omsorgsfullt
uttänkt förpackning. Om du upptäcker att maskinen är skadad
måste du kontakta speditören. Spara allt förpackningsmaterial. Om
du behöver hjälp med att avgöra om maskinen är skadad kontaktar
du vår kundservice. När du har packat upp alla delar ska du ha föl-
jande delar framför dig:
• Maskinhusenhet
• Sidstycken (4) och pelare (4) för arbetsstativet samt skru-
var/bultar osv
. (1 påse)
• Fräshuv
• Matarenhet
• Utskjutande anslag (2)
• Verktyg och skruvar/bultar osv.
Vertikalfräsmaskinen har till stor del redan monterats i fabriken,
men några delar måste monteras efter leveransen. Vi har delat upp
den här monteringsprocessen i olika steg. Utför stegen i den ord-
ning som de anges i det här avsnittet.
4.2 Montera arbetsstativet
1. Ta fram de fyra sidstyckena och de fyra stolparna från huvud-
kartongen.
2.
Plocka fram följande ur påsen med skruvar/bultar osv:
• 16 hexagonalskruvar M8x20
• 32 8-millimeters platta brickor
• 16 hexagonalmuttrar
3. Montera arbetsstativet i enlighet med bild 1.
