Luna BSM 40 - Hionta; Karan Korkeuden Säätäminen; Kiilahihnan Vaihtaminen; Pölynkeräys

31
Kuva 26
(a)
(b)
Kuva 27
(c)
(d)
(a)
(b)
Kuva 28
(e)
(d)
(c)
(b)
(a)
(c)
5.2 Kiilahihnan vaihtaminen
Katso yllä.

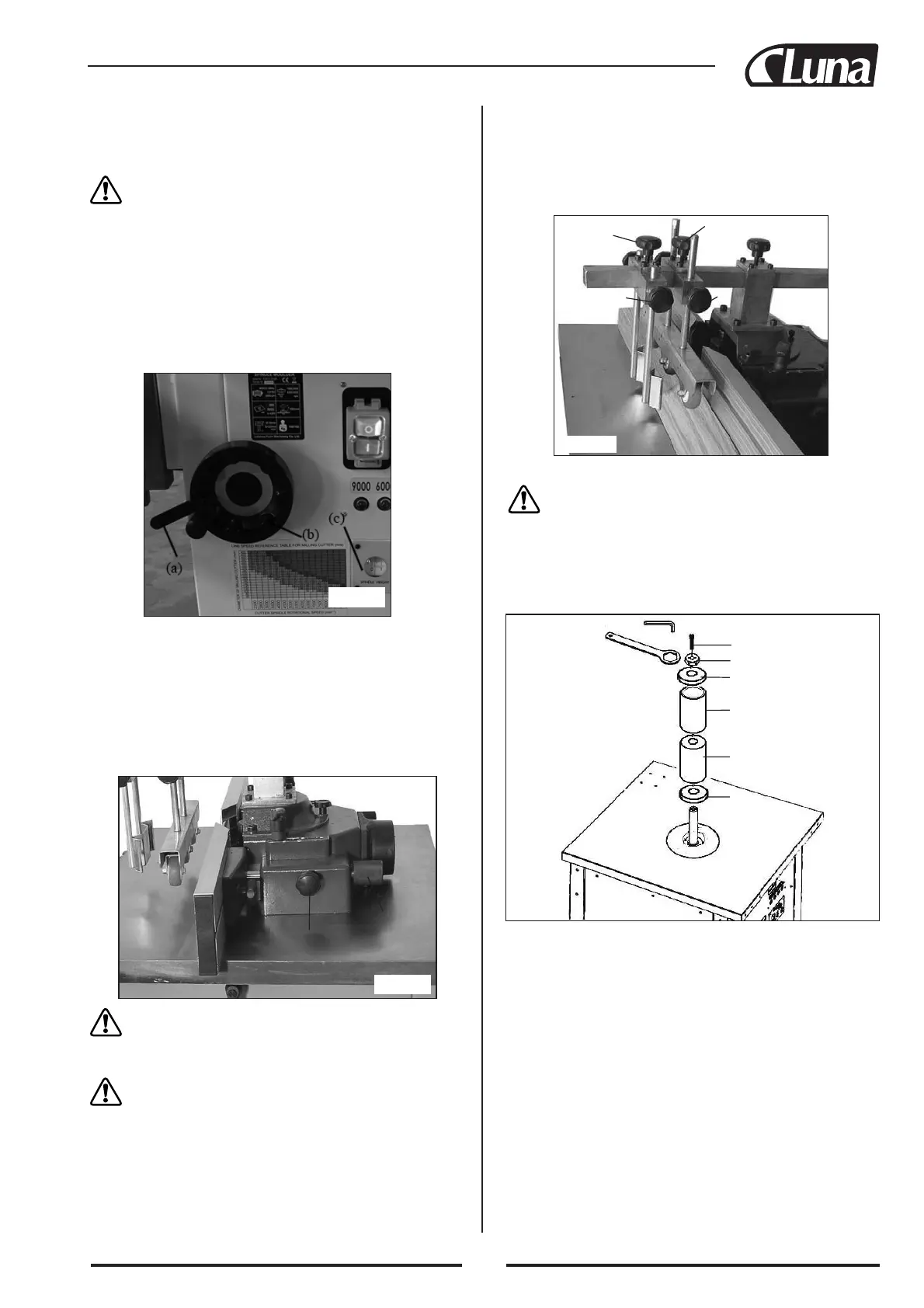

5.3 Karan korkeuden säätäminen
Varoitus!
Katkaise virta ennen kuin teet tämän säädön.
1. Avaa karan korkeudenlukitsin (a).
2. Varmista myös, että kara pääsee kosketukseen vasteen ja
pöydän renkaan kanssa uudessa korkeudessa.
3. Siirrä karaa ylös tai alas korkeudensäätöpyörän (b) avulla,
kunnes kara on sopivassa asennossa.
Karan nosto = käännä vastapäivään
Karan lasku = käännä myötäpäivään
Korkeudensäätö näkyy suoraan asteikolla (c).
4. Lukitse karan korkeudenlukitsin (a).
5.4 Vasteen säätäminen
Vaste koostuu kahdesta osasta. Osia voidaan säätää erikseen eri
jyrsintäpaksuuksien ja jyrsintätehtävien mukaan. Vasteen säätö
tehdään seuraavasti:
1. Avaa vasteen lukitus (tähtiruuvi, M8x25 a).
2. Käännä karan lukitusnuppia (b) kunnes vastus on mielestäsi
sopiva.
3. Lukitse kara uudelleen.
VAROITUS! Odota kunnes kara ja jyrsinterä ovat pysä-
htyneet kokonaan, ennen kuin teet tämän säädön.
5.5 Syöttörullan säätäminen
VAROITUS! Katkaise virta ennen kuin teet tämän
säädön.
1. Avaa tähtiruuvit M8x25 (a) ja (b).
2. Siirrä syöttörulla työkappaleen yläpuolelle.
3. Kiristä tähtiruuvi M8x25 (a) ja sijoita syöttörulla työkappaleen
keskilinjalle.
4. Kiristä tähtiruuvi M8x25(b) ja kiinnitä rulla niin lähelle työ-
kappaletta kuin mahdollista.
5. Avaa tähtiruuvit M8x25 (c) ja (d).
6. Sijoita takapotkun rajoitin työkappaleen lähelle.
7. Kiristä tähtiruuvi M8x25 (c) ja varmista, että rajoitin on 5–10
mm jyrsinpöydän yläpuolella.
8. Kiristä tähtiruuvi M8x25 (d) ja varmista, että rajoitin on niin
lähellä työkappaletta kuin mahdollista.
5.6 Hiominen
VAROITUS! Tämä toiminto on tehtävä karanopeudella
1800 rpm.
1. Ota turvasuojus ja syöttörulla pois.
2. Säädä kara ylimpään asentoon.
3. Laita hiontarumpu (a) hiontaholkkiin (b).
4. Sijoita tukilevy (c) ja hiontarumpuyksikkö karaan.
5. Kiinnitä lukituslaippa (d) kuusiopultilla M12x25 (e).
6. PÖLYNKERÄYS
Mikäli konetta käytetään sisätiloissa, se on liitettävä riittävän
tehokkaaseen pölynpoistolaitteeseen (eli virtausnopeuden tulee
olla vähintään 20 m/s). Liitäntä tehdään taipuisalla imuletkulla,
jonka nimellisläpimitta on 100 mm.
Kuva 22
Kuva 23
