Luna BSM 40 - Ašies Aukščio Reguliavimas; Diržo Pakeitimas; Dulkių Surinkimas; Padavimo Ratukų Reguliavimas

81
27 pav.
(c)
(d)
(a)
(b)
28 pav.
(e)
(d)
(c)
(b)
(a)
(c)
26 pav.
(a)
(b)
5. Diržą įstatykite į atitinkamo skriemulio griovelį.
6. Pakelkite variklio įtempimo svirtį (b) ir užveržkite Allen varžą
(a). Jeigu diržas teisingai įtemptas, jį paspaudus vidutinio
stiprumo jėga turi būti 1/4” įlinkis centre.
7. Užveržkite visus reguliavimo varžtus.
8. Skriemulį pasukite ranka ir įsitikinkite ar diržas teisingai guli.
9. Uždarykite duris.
5.2 V – diržo pakeitimas
Žiūrėkite skyrių viršuje.

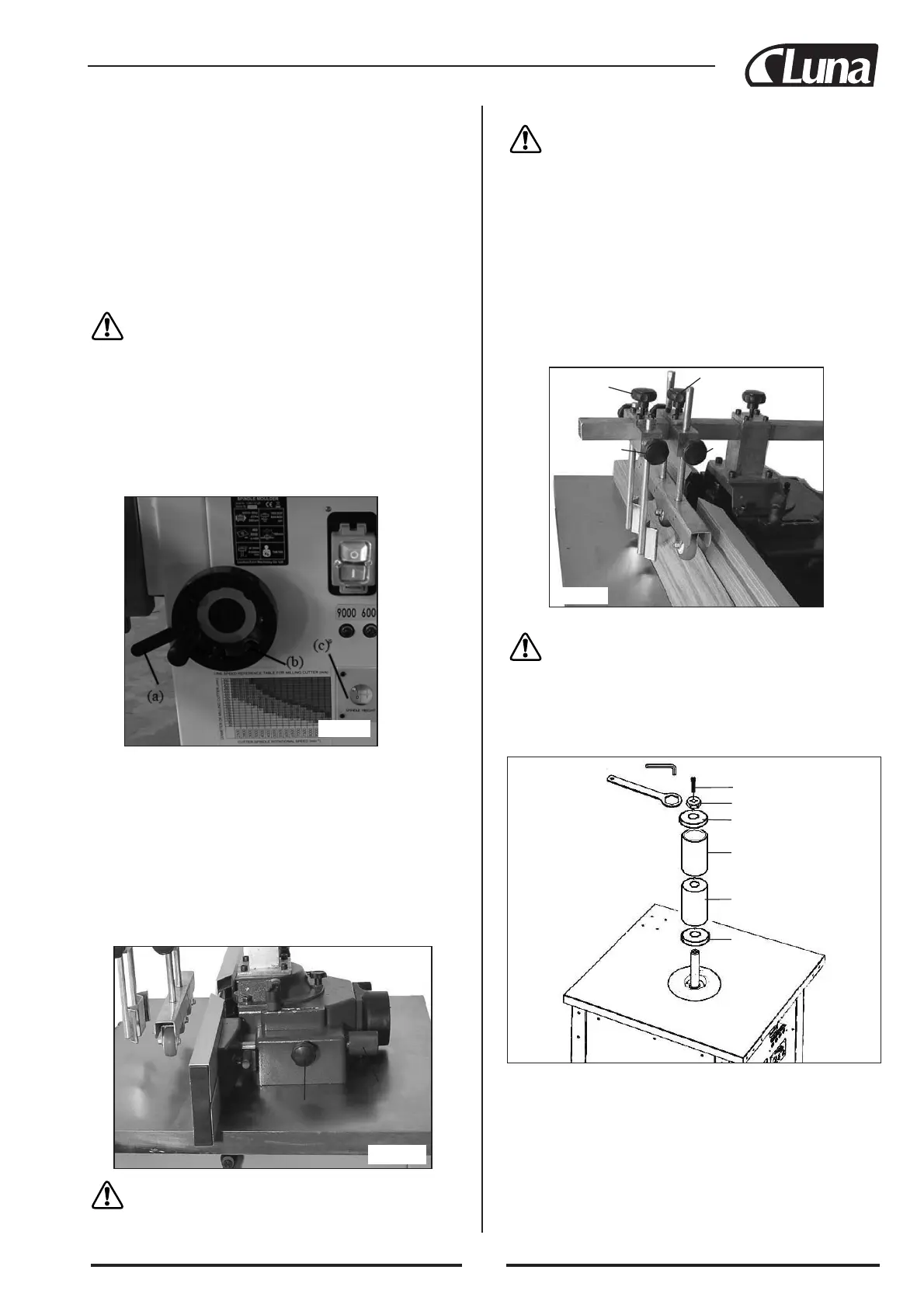

5.3 Ašies aukščio reguliavimas
ĮSPĖJIMAS. Atlikdami šį reguliavimą iš pradžių
mašiną atjunkite nuo maitinimo įtampos.
1. Atlaisvinkite ašies aukščio užraktą (a).
2. Įsitinkite, kad ant stalo ir užtvaros nėra frezos.
3. Ašį pakelkite arba nuleiskite ašies aukščio reguliavimo pasuka-
ma rankenėle (b), kol pasieksite norimą padėtį.
Pakėlimas = sukite prieš laikrodžio rodyklę.
Nuleidimas = sukite pagal laikrodžio rodyklę.
Visus aukščio reguliavimus galima matyti skalėje (c).
4. Užfiksuokite ašies aukščio užraktą.
5.4 Užtvaros reguliavimas
Užtvara susideda iš dviejų reguliuojamų dalių. Kiekviena užtvara
reguliuojama nepriklausomai. Taip kompensuojamas skirtingas
pjovimo storis ir specialūs frezavimo darbai. Norėdami sureguliu-
oti užtvarą, elkitės taip:
1. Atlaisvinkite užtvaros fiksavimo rankenėlę (Startype varžtas
M8x25 (a)).
2. Sukite ašies nustatymo rankenėlę (b), kol užtvarą nustatysite į
norimą padėtį.
3. Užveržkite užtvaros fiksavimo rankenėlę.
DĖMESIO. Atlikdami šią operaciją palaukite kol ašis ir
velenas visiškai sustos.
5.5 Padavimo ratukų reguliavimas
ĮSPĖJIMAS. Atlikdami šią operaciją iš pradžių mašiną
išjunkite.
1. Atlaisvinkite Startype varžtus M8x25 (a) ir (b).
2. Padavimo ratukus nustatykite virš dirbinio.
3. Užfiksuokite Startype varžtą M8x25 (a), ratukus pritvirtinkite
virš centrinės dirbinio ašies.
4. Užfiksuokite Startype varžtą M8x25 (b), ratukus pritvirtinkite
kuo galima arčiau dirbinio.
5. Atlaisvinkite Startype varžtus M8x25 (c) ir (d).
6. Prie gaminio pristumkite apsauginę nuo išmetimo plokštelę.
7. Užfiksuokite Startype varžtą M8x25 (c), plokštelė turi būti 5 –
10 mm virš darbinio stalo.
8. Užfiksuokite Startype varžtą M8x25 (d), plokštelė turi būti kuo
galima arčiau dirbinio.
5.6 Šlifavimas
ĮSPĖJIMAS. Šią operaciją atlikite prie 1800 aps/min.
ašies greičio.
1. Nuimkite apsaugą ir padavimo ratukus.
2. Ašį nustatykite į aukščiausią padėtį.
3. Į šlifavimo įmovą įdėkite šlifavimo būgną (a).
4. Ant ašies uždėkite atraminį diską (c) ir šlifavimo būgno mazgą.
5. Fiksavimo flanšą (d) užveržkite Allen varžtu M12x25 (e).
6. DULKIŲ SURINKIMAS
Šios ašinės apdirbimo staklės naudojamos viduje ir turi būti pri-
jungtos prie reikiamo našumo dulkių surinktuvo – turinčio maži-
ausiai 20 m/s srautą. Sujungimą reikia atlikti lanksčiu 100 mm
nominalaus diametro ortakiu.
23 pav.
