77
6 pav.
Feeder
base
Feeder arm
Feed roller
ass’y
Startype
screw
Anti-
kickback
ass’y
1 pav.
3 pav.
4 pav.
Safer guard
Ratchet
lever
Fence extrusion
2 pav.
5 pav.

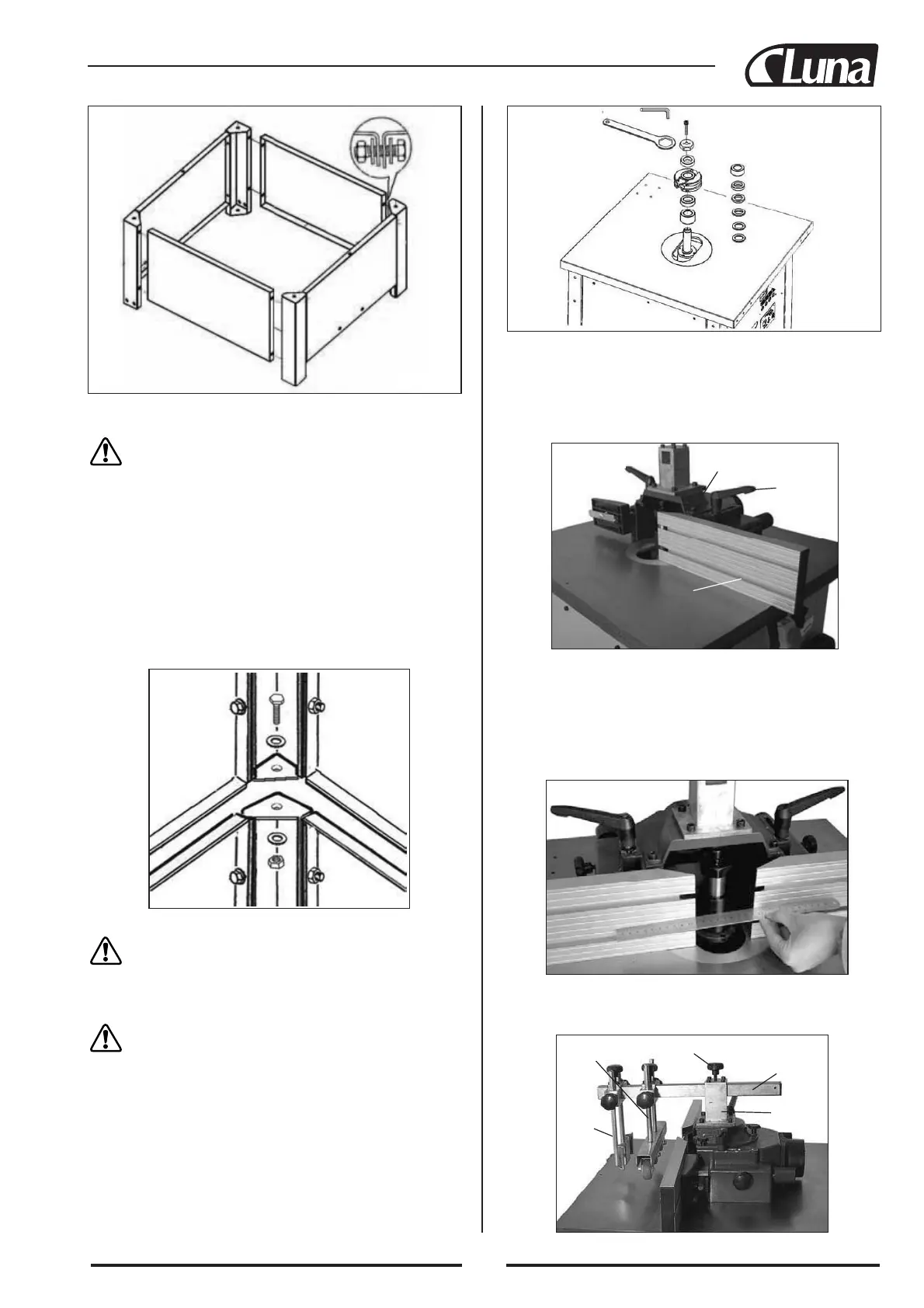

4.3 Mašinos korpuso sumontavimas ant darbinės
atramos
ĮSPĖJIMAS. Mašinos korpuso nekelkite be pagalbos.
Šios mašinos korpusas sveria virš 70 kg, todėl norint jį
pakelti prašykite personalo pagalbos.
1. Mašinos korpusą padėkite virš įsriegtų skylių ant darbinės atra-
mos.
2. Atlaisvinkite du Startype varžtus, kad atidarytumėte korpuso
dureles ir išimkite 5 Allen varžtus iš šoninės panelės.
3. Iš darbinės atramos maišelio išimkite šiuos tvirtinimo elemen-
tus.
• Keturis M8x20 varžtus šešiakampe galvute.
• 8 plokščias 8 mm poveržles.
• 4 šešiakampes veržles.
4. isus varžtus priveržkite kaip parodyta 2 pav.
4.4 Pjovimo įrankių sumontavimas
DĖMESIO. Įrankius ant ašies sumontuokite kuo galima
žemiau. Jie turi laisvai suktis žemiausioje ašies padėtyje.
Įsitinkite, kad įrankis nekontaktuoja su stalo žiedu arba užt-
vara, kai ašis yra pakreipta.
PAVOJUS. Asmeninės traumos pavojus!
Prieš įjungdami mašiną, įpraskite ranka pasukti įrankį ir įsi-
tinkite ar jis laisvai sukasi.
1. Ant stalo plokščiai uždėkite stalo žiedą, kad dirbinys galėtų būti
lygiai stumiamas stalo paviršiumi. Frezuodami su pakeliami
freza, stalo žiedą išimkite.
2. Ant ašies uždėkite apdirbimo įrankį su ašies žiedu; fiksavimo
flanšą pritvirtinkite M12x25 Allen varžtu. Žiūrėkite 3 pav.
3. Apdirbimo įrankio aukštį ant ašies keiskite kitokio storio ašies
žiedu arba žiedais. Ašies žiedų storiai yra 30, 25, 15, 10, 5, 2 ir
1 mm.
4.5 Apsaugų sumontavimas
1. Apsaugą pastatykite virš įsriegtų skylių ant stalo.
2. Į apsaugą įstatykite pakėlimo svirtį M8x150 su 8 mm didele
poveržle kaip parodyta 4 paveikslėlyje. Pakėlimo svirtį įsukite
pagal laikrodžio rodyklę ir taip pritvirtinkite prie stalo.
3. Užtvarą užstumkite ant užtvaros suporto ir pritvirtinkite.
4. Norėdami sulygiuoti užtvarą, reguliuokite vieną arba abi užtva-
ros dalis, kol jos bus išlygiuotos. Užtvaros lygiavimą patikrinki-
te tiesia briauna kaip parodyta 5 paveikslėlyje.
4.6 Padavimo mazgo sumontavimas
1. Padavimo petį įstatykite į padavimo pagrindą ir pritvirtinkite
M8x25 Startype varžtais.
