78
7 pav.
8 pav.
9 pav.
10 pav.
Sliding rail
4
3
2
1
2. Padavimo mazgą ir apsaugos nuo išmetimo mazgą įstatykite į
padavimo petį ir pritvirtinkite.

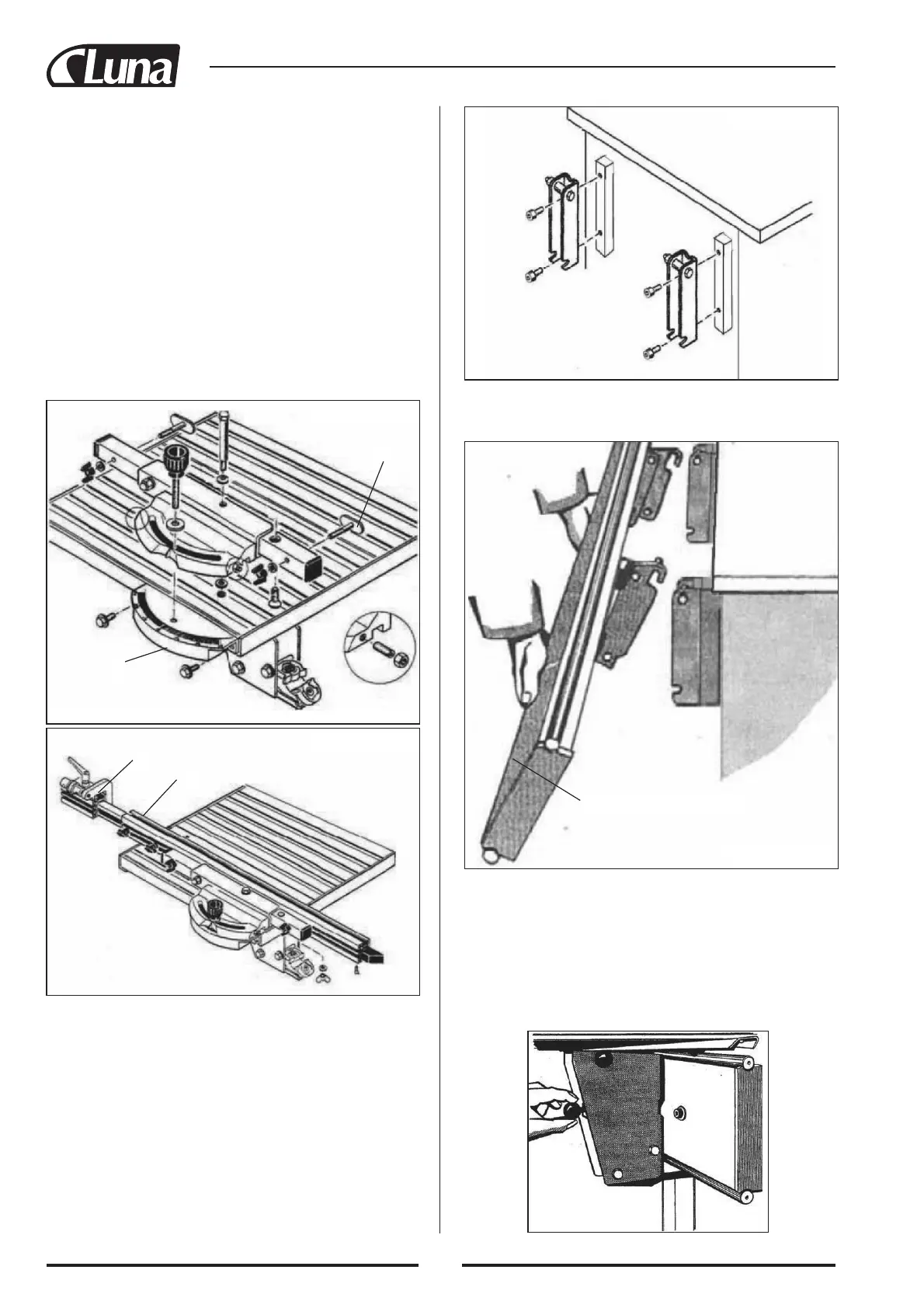

4.7 Slydimo suporto (pasirenkama) sumontavimas
4.7.1 Slydimo tako sumontavimas
1. Prie slydimo tako pritvirtinkite skalę (1).
2. Į stabdymo vamzdelį įdėkite tarpines plokšteles (2); varžtų
neužveržkite.
Dvi 6 mm poveržlės.
Du M6 sparnuotieji varžtai.
3. Ant slydimo tako pritvirtinkite stabdymo vamzdelį.
Vienas sukamas varžtas.
Dvi 8 mm poveržlės.
Viena 8 mm banguota poveržlė.
Viena 8 mm šešiakampė veržlė.
Banguota poveržlė turi būti tarp stabdymo vamzdelio ir slydimo
tako.
4.7.2 Skalės reguliavimas
1. Atlaisvinkite du M6x16 Allen varžtus ir skalę perstumkite į
kairę arba į dešinę, rodyklę sulygiuokite su skalės “0” padėtimi.
Tuomet užveržkite du Allen varžtus.
2. Kreipiančiųjų bėgius (3) užstumkite virš tarpinių plokštelių (2)
ir užveržkite sparnuotąsias veržles.
3. Įstatykite susilankstantį stabdį (4) prie galinės atramos ir
užveržkite T formos varžtą.
4.7.3 Kronšteinų sumontavimas
Prie mašinos korpuso pritvirtinkite du kronšteinus su “I” formos
vidumi.
4 Allen varžtai M8x45
4.7.4 Slydimo bėgių sumontavimas
Mažu kampu, iš viršaus į kronšteinus įstatykite slydimo bėgius ir
užveržkite sparnuotosiomis veržlėmis.
4.7.5 Slydimo tako sumontavimas
1. Ant slydimo bėgių montuodami slydimo taką atsukite stabdymo
varžtą.
2. Ištraukite rutulinę rankenėlę ir pasukite pagal laikrodžio arba
prieš laikrodžio rodyklę (1/4 apsisukimo).
3. Taką užstumkite ant slydimo bėgių ir užtikrinkite, kad guoliai
stovi teisingai ir takas juda be trukdžių.
4. Pasukite rutulinę rankenėlę kol ji grįš į pradinę padėtį, kad takas
atsitiktinai neiškristų iš slydimo bėgių.
11 pav.
