1 Bedienen mit KEYPAD KP200
KEYPAD KP200
1-5
DE
EN
FR
1.3 Menüstruktur
Das KEYPAD KP200 besitzt eine Menüstruktur zur übersichtlichen
Bedienung, die identisch ist mit der Menüstruktur des KP100 für die
Umrichter SMARTDRIVE VF1000 und die Servoregler MASTERCON-
TROL.

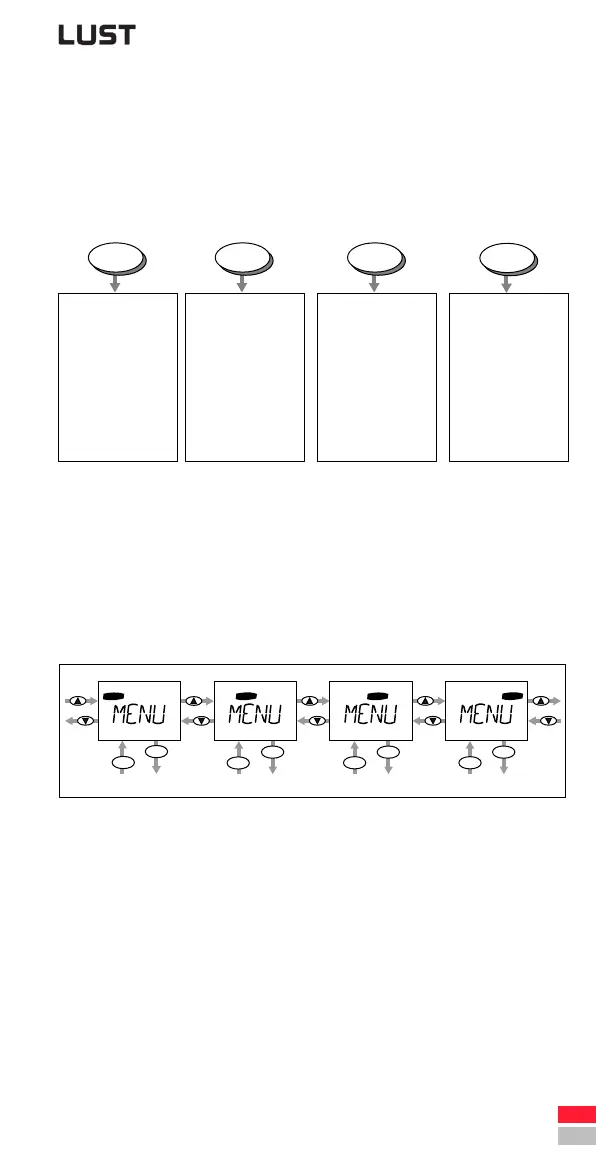

Bild 1.5 Funktionen der Menüs
Auf der Menü-Ebene (Anzeige „MENU“) kann mit den Pfeiltasten
zwischen den Menüs gewechselt werden. Mit der start/enter-Taste
wird ein Menü geöffnet, mit der stop/return-Taste wird das Menü
verlassen.
Bild 1.6 Bewegen in der Menü-Ebene
Istwerte
• auswählen
• anzeigen
Auslastungsan-
zeige
Sachgebiet
• auswählen
Parameter
• auswählen
•ändern
Erstinbetrieb-
nahme
Antrieb
•steuern
SMARTCARD
•lesen
• schreiben
• Schreib-
schutz
VAL
CTRL
CARD
start
enter
stop
return
VAL
PARA
CTRL
CARD
start
enter
stop
return
start
enter
stop
return
start
enter
stop
return
