Installations- und Betriebsanleitung für QS-Zeitschaltuhr 7
®
• Für die Systemkommunikation wird IEC-
PELV / NEC®-Klasse-2-Bus-Verkabelung
verwendet.
• Befolgen Sie beim Anschluss der IEC-
PELV / NEC®-Klasse-2-Bus-Verkabelung an
der Netzleitung alle geltenden Vorschriften
für elektrische Anlagen.
• Nehmen Sie alle Anschlüsse in der
Unterputzdose der Steuerstelle vor.
• Die Verkabelung kann als T-Abzweigung
oder in Reihe angeschlossen werden.
• IEC-PELV / NEC®-Klasse-2 24 V- 100 mA
QS-Busverdrahtung (Fortsetzung)

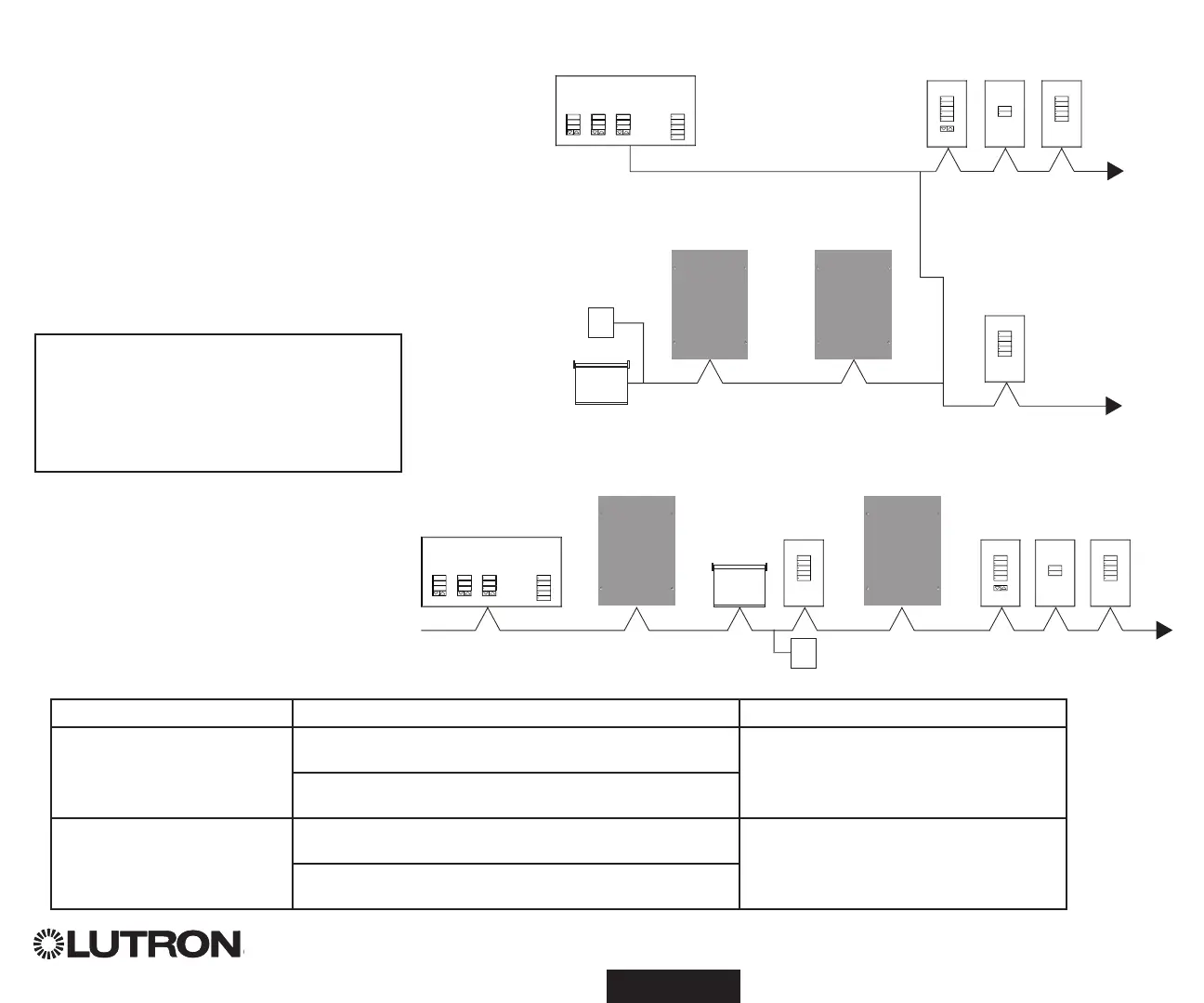

Beispiel für Verdrahtung in Baumstruktur
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
L
U
TRON
LUTRON LUTRON LUTRON
QS-Zeitschaltuhr
seeTouch QS
Sivoia QS-
Rollo/Vorhang
Sivoia QS-Smart-
Panel (Stromver-
sorgung)
Energi Savr Node
Energi Savr Node
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
L
U
TRON
LUTRON LUTRON LUTRON
Sivoia QS-Smart-Panel
(Stromversorgung)
QS-Zeitschaltuhr
Sivoia QS-
Rollo/Vorhang
seeTouch QS
Beispiel für Verdrahtung in Reihe
Energi Savr NodeTM
Energi Savr Node
Hinweis: Die QS-Zeitschaltuhr liefert 3
Stromversorgungseinheiten am QS-Bus.
Weitere Informationen zu Strom ver-
sorgungseinheiten finden Sie im “Power
Draw Units on the QS Link” (Lutron-
Bestell-Nr. 369405) bei www.lutron.com
Typische Leitungsquerschnitte (überprüfen Sie die Kompatibilität in Ihrer Region)
QS-Bus-Verdrahtung Drahtstärke Lutron-Kabel Artikelnummer
< 153 m Masse und Spannung (Klemmen 1 und 2)
1 Leitungspaar 1,0 mm
2
(18 AWG) GRX-CBL-346S
GRX-PCBL-346S
Daten (Klemme 3 und 4)
1 Abgeschirmtes verdrilltes Leitungspaar 0,5 mm
2
(22 AWG)
153–610 m Masse und Spannung (Klemmen 1 und 2)
1 Leitungspaar 4,0 mm
2
(12 AWG) GRX-CBL-46L
GRX-PCBL-46L
Daten (Klemme 3 und 4)
1 Abgeschirmtes verdrilltes Leitungspaar 0,5 mm
2
(22 AWG)
