Guida all’uso e all’installazione della l'Orologio QS 4
Dettaglio dei collegamenti a tensione di rete
• Utilizzare cavi certificati per tutti i
collegamenti a tensione di linea o di rete.
• Nel pannello di distribuzione deve essere
prevista un’adeguata protezione contro il
cortocircuito e il sovraccarico di corrente.
• Installare secondo le normative elettriche
nazionali e locali.
• I morsetti IEC PELV / NEC® Class 2 possono
essere temporaneamente scollegati per
facilitare il cablaggio di dispositivi a contatti e
linee di comando.
• Attenzione: rischio di danneggiamento
dell’unità. Non collegare i cavi a tensione di
linea/rete a morsetti IEC PELV / NEC® Class 2.

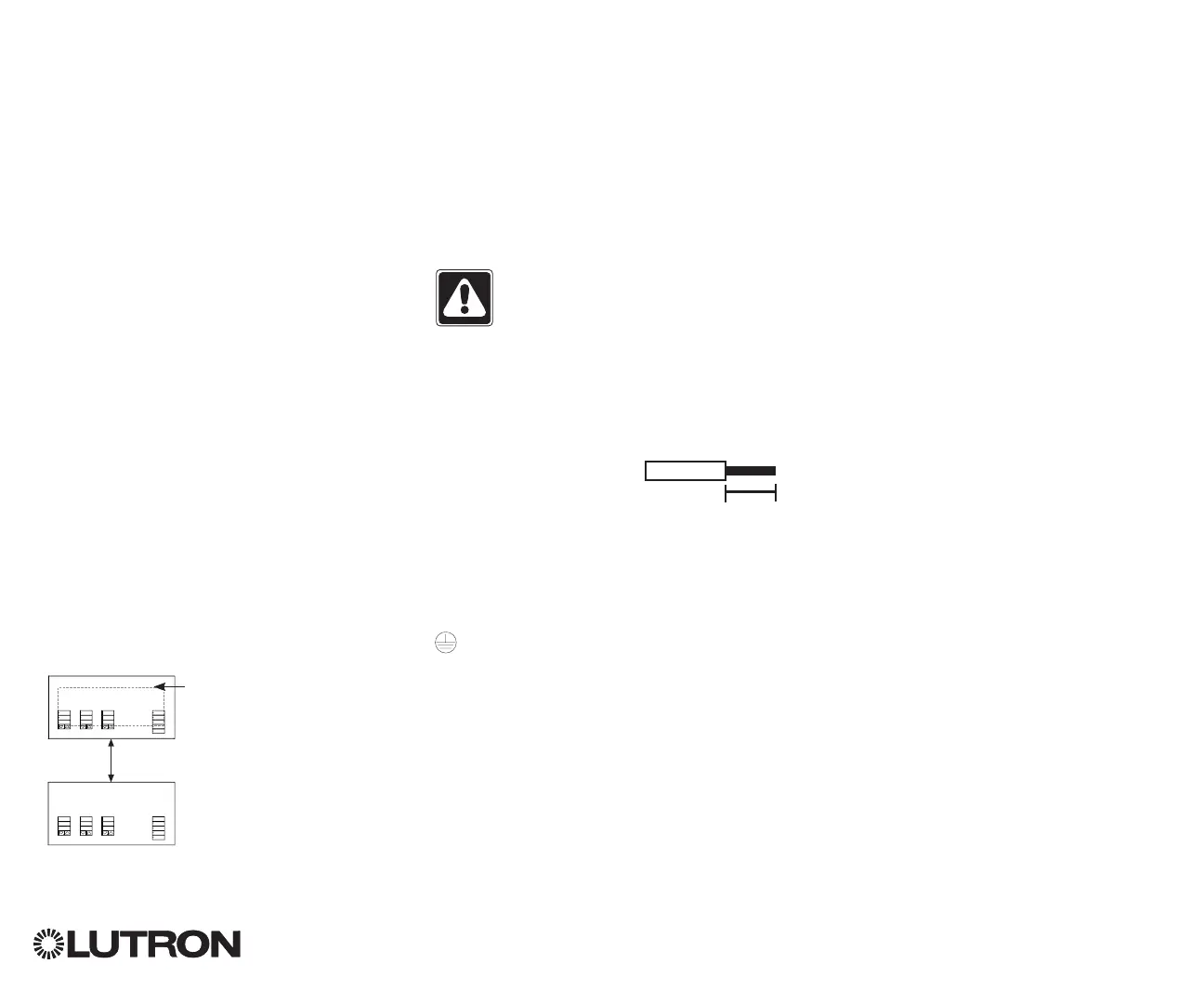

Fase 1: installare una scatola da muro.
Montare una scatola da muro a 4 moduli con
profondità 89 mm su una superficie interna
piatta e asciutta, che consenta un facile
accesso per la programmazione di sistema
e per l’utilizzo. Lasciare sempre almeno
110 mm sopra e sotto il pannello frontale
per assicurare un’adeguata dissipazione del
calore. Lasciare
25 mm per l’apertura del pannello frontale su
tutti i lati.
Nota: la scatola da 4 moduli è disponibile
presso Lutron; codice 241400.
Fase 2: collegamenti delle centraline
• La messa a terra deve essere collegata
come illustrato negli schemi elettrici (vedere
pagina 3).
• Osservare tutte le normative elettriche locali e
nazionali quando si eseguono i collegamenti
dei cavi a bassa tensione IEC PELV / NEC®
Class 2 e delle linee a tensione di rete.
AVVERTENZA! Pericolo di
folgorazione. Sussiste il rischio
di gravi lesioni o morte. Disinserire
sempre l’interruttore automatico
o rimuovere il fusibile principale
dalla linea di alimentazione prima di
qualsiasi intervento.
Fase 3: Collegare i cavi a tensione
di rete
• Togliere 8 mm di
rivestimento isolante da
tutti i cavi a tensione di
rete nella scatola a muro.
• Collegare i cavi a
tensione di rete, la terra i ai morsetti corretti
sul retro l'orologio.
L: Linea / fase
N: neutro
: terra
La coppia d’installazione consigliata è
0,6 N∙m per collegamenti a tensione di linea e
0,6 N∙m per la messa a terra.
Attenzione: rischio di danneggiamento
dell’unità.
L'Orologio QS devono essere installate
unicamente da tecnici elettricisti qualificati
e in conformità alle normative applicabili
in ambito edilizio. Un cablaggio scorretto
può provocare danni l'orologio e ad altre
apparecchiature.
Lasciare 25 mm per
l’apertura del pannello
frontale su tutti i lati.
110 mm
8 mm
