Guía de Instalación y Funcionamiento del reloj temporizador QS 6
®
• Cada terminal IEC PELV / NEC® Class 2
admite hasta dos cables 1,0 mm
2
(18 AWG).
• Conecte las conexiones 1, 3, y 4
del terminal a todas las unidades de
control, unidades de control de pared e
interfaces de control.
• La longitud total del enlace de control no
debe exceder los 610 m.
• No permita que los cables IEC PELV /
NEC® Class 2 entren en contacto con los
cables de línea/red.
• El reloj temporizador QS alimenta
3 unidades de consumo de energía
(PDU) enelenlace QS. Para
obtener más información sobre las
unidades de consumo de energía,
consulteeldocumento “Power Draw
Units on the QS Link” LutronP/N369405
a www.lutron.com
Detalle de terminal de enlace
de comunicación QS

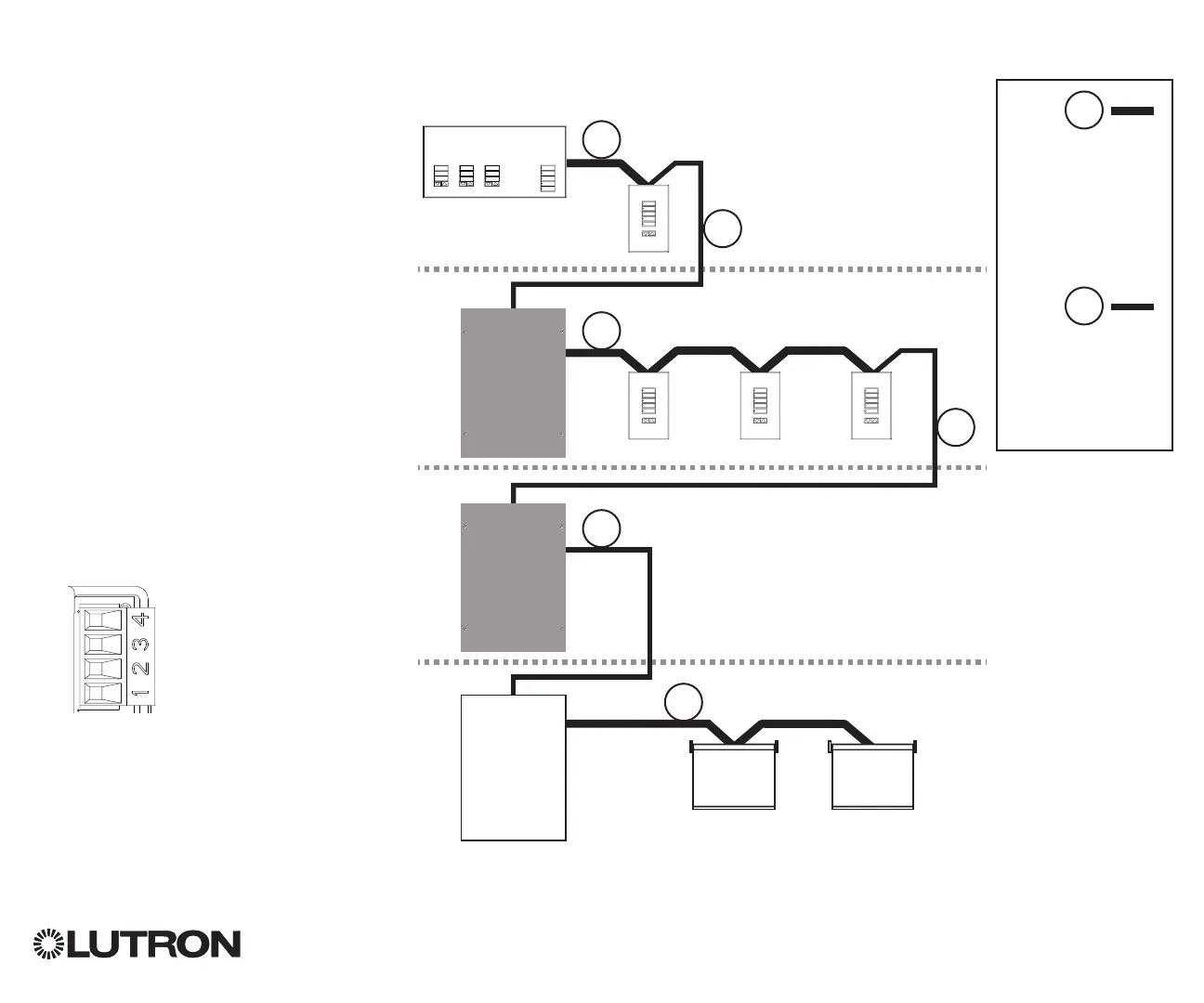

El cableado del enlace QS
D1 D1 D2 D2
_
MUX
24 V-
COM
LUTRON
LUTRON LUTRON LUTRON
Energi Savr Node
Panel
inteligente
depotencia
Sivoia QS
Cortinas
Sivoia QS
Cortinas
Sivoia QS
Reloj temporizador QS
Botonera de pared
Las botoneras de pared
Los terminales
1, 2, 3 y 4 (común,
24 V- y datos)
conectan
dispositivos dentro
de un grupo
dealimentación.
El terminal 2
(24 V-) NOestá
conectado entre
grupos de
alimentación.
A
B
A
A
A
B
B
B
Grupo de
alimentación 1
Grupo de
alimentación 2
Grupo de
alimentación 3
Grupo de
alimentación 4
Energi Savr Node
Ejemplo de cableado
