Lutron Electronics QSGR-TC-3S-WH User Manual

QS Timeclock 安装和操作指南
3
®
D1 D1 D2 D2
•

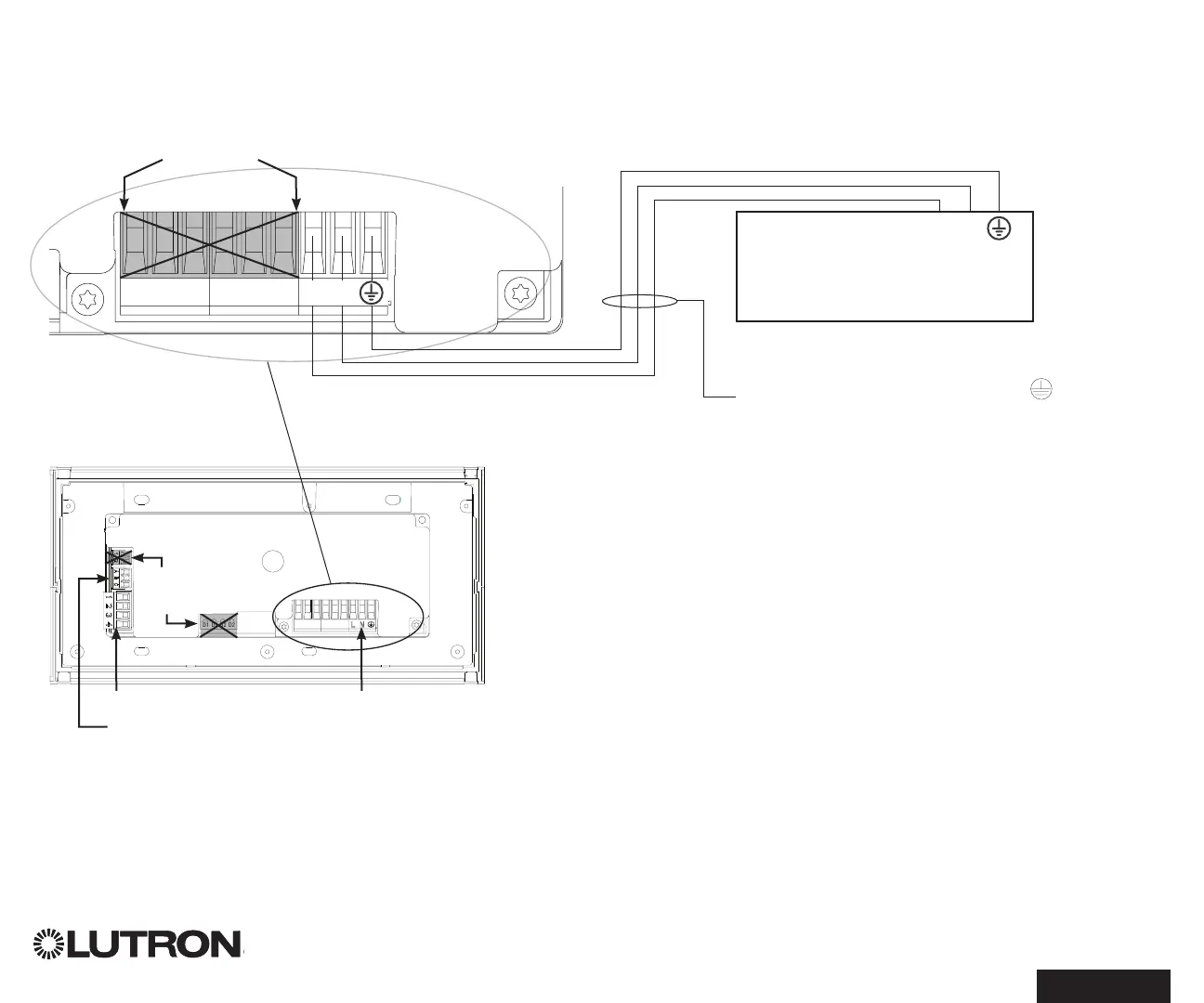

将电源线从配电盘拉到 QS Timeclock。
•
每个线电压端子可以接受一根 4.0 mm² (12 AWG) 线。
线电压接线
D1 D1 D2 D2
未使用
QS Timeclock
后部
1234
12
ABC
123456LN
线电压（通电/带电）标记
为 L。
仅 100 –240 V~
配电盘
1234
12
ABC
123456LN
端子
QS 通信线路
触点闭合输入和 24 V- 电源
未使用
输入功率
L: 通电/带电
N: 中性点
: 地线

Lutron Electronics QSGR-TC-3S-WH Specifications

General

Brand	Lutron Electronics
Model	QSGR-TC-3S-WH
Category	Control Unit
Language	English
