QS Timeclock 安装和操作指南
4
®
线电压接线详情
•
所有线电压/电源线请使用经过认证的
线缆。
•
配电盘上必须提供合适的短路和过载
保护。
•
按照所有当地和国家电气规范进行安装。
•
IEC PELV/NEC® 2 类端子可以暂时拔下，
以方便触点闭合和控制接线。
•
注意：装置损坏的风险。切勿将线电压/电
源线连接到 IEC PELV/NEC® 2 类端子。

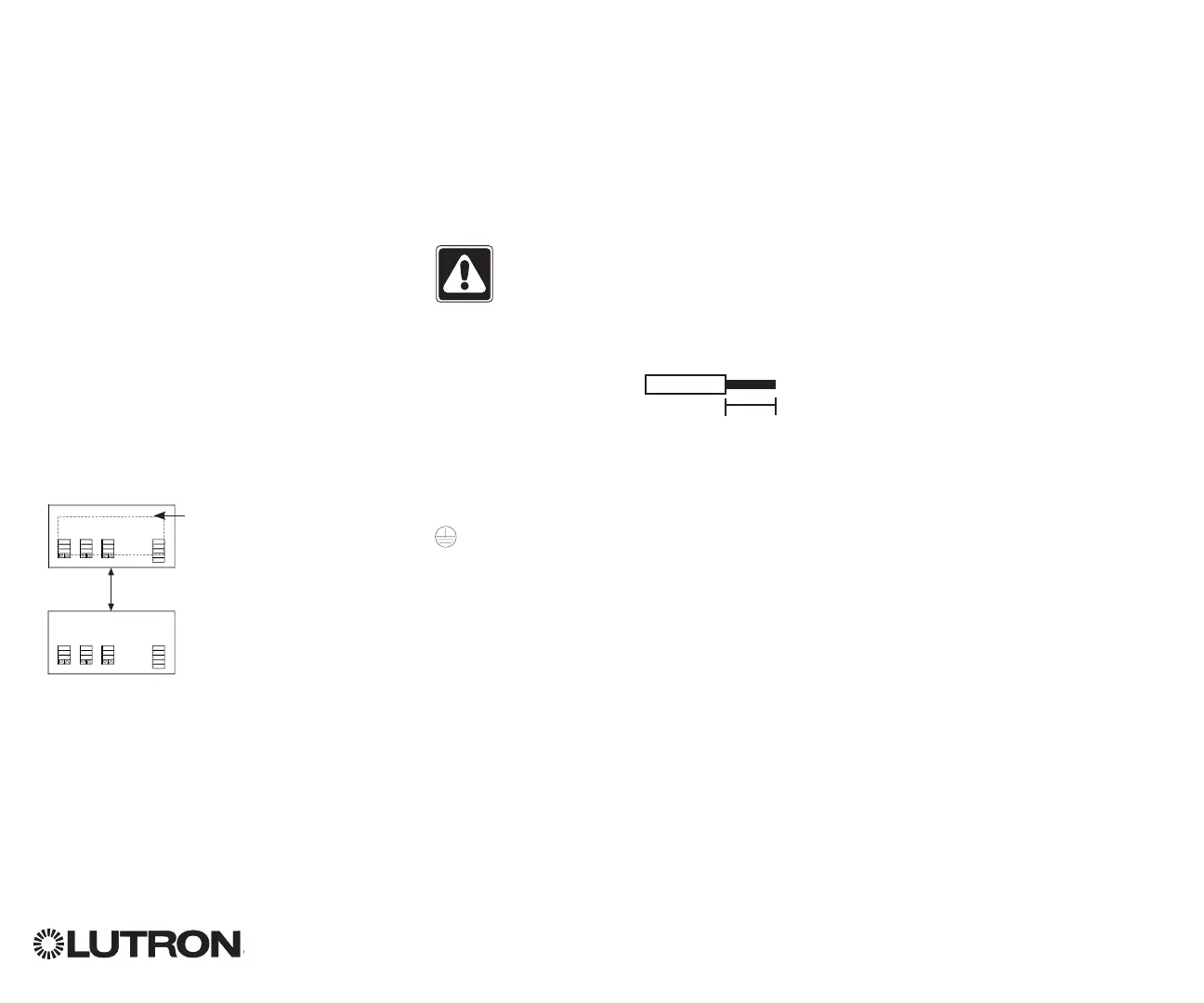

步骤 1：安装暗线箱。在一个干燥、
平坦、可以进行系统编程和操作的室内
表面上安装一个 89 mm 深的 4 联美国暗
线箱。为保证散热，面板上下方至少要留
出 110mm 的空隙。 为各面的面板留出
25mm 的空隙。
注：Lutron 提供 4 联暗线箱；P/N 241400。
步骤 2：检查接线。
•
必须按照接线图（参见第 3 页）所示进行
接地/连接接地端子。
•
安装 IEC PELV/NEC® 2 类接线和线电
压/电源线时请遵守所有当地和国家电气
规范。
警告！电击危险。
可能会导致严重伤害或死亡。进行
任何工作之前，请一定要关闭断路
器或从电源线上拆下主保险丝。
步骤 3：连接线电压。
•
从暗线箱中的线电压/
电源线上剥下 8 mm
绝缘层。
•
将线电压/电源线和地线
连接到时钟背面相应的
端子。
L: 通电/带电
N: 中性点
: 地线
线电压/电源线的建议安装力矩为
∙0.6 N•m，地线/接地为∙0.6 N•m。
注意：装置损坏的风险。
QS Timeclock 必须由合格的电工按照所有
适用法规和建筑规范进行安装。接线不当
可能导致时钟或其他设备损坏。
各侧的面板悬挂暗线
箱；留出 25 mm
110 mm
8 mm
