Guide d’installation et de fonctionnement l'horloge QS 3
D1 D1 D2 D2
• Le câblage d’alimentation de l’horloge QS doit provenir du panneau de distribution.
• Chaque bornier de tension sectorielle peut accepter un fil de 4,0 mm² (12 AWG).

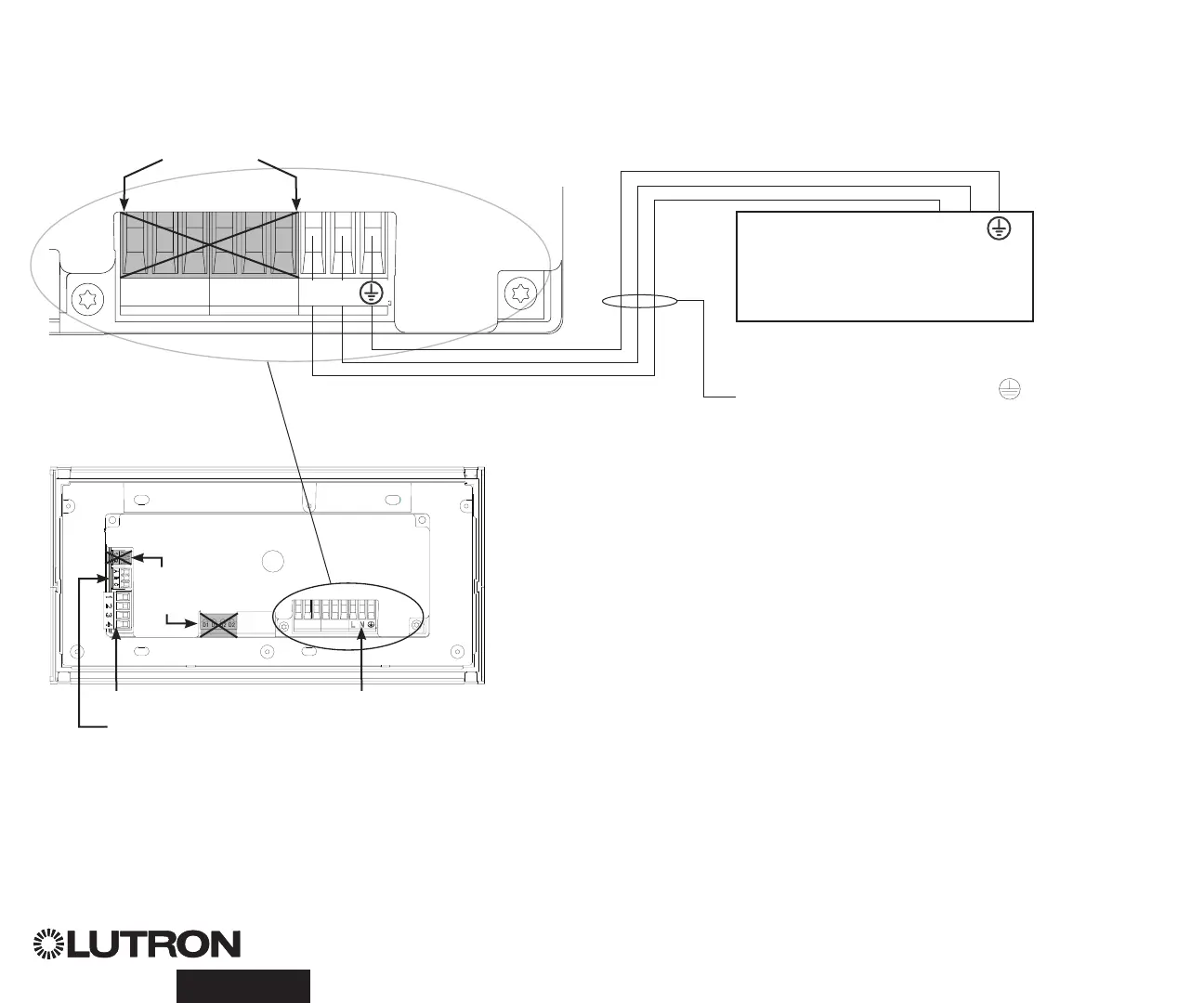

Câblage d’alimentation secteur
NON UTILISÉ
À l’arrière de
l’Horloge QS
Tension secteur (Ligne /
Sous tension) est étiqueté L.
100–240 V~ only
Tableau de distribution
Raccordements
Bus de communication QS
Contact d’entrée fermé et 24 V- puissance
NON
UTILISÉ
Puissance d’entrée
L: Ligne / Sous tension
N: Neutre
: Mise à la terre
