QS Timeclock 安装和操作指南
6
®
• 每个 IEC PELV/NEC® 2 类端子可接受
最多两根 18 AWG (1.0 mm²) 线。
• 将端子 1、3 和 4 连接到所有控制单元、
墙控器和控制接口。
• 控制链路总长不得超过 610 m。
• 不要让 IEC PELV/NEC® 2 类线接触线路/
电源线。
• QS Timeclock 在 QS Link 上提
供了 3 个用电单元。有关 PDU 的更
多信息，请参阅 www.lutron.com 上
的“Power Draw Units on the QS Link”，
PN 369405。
QS 通信链路端子详情

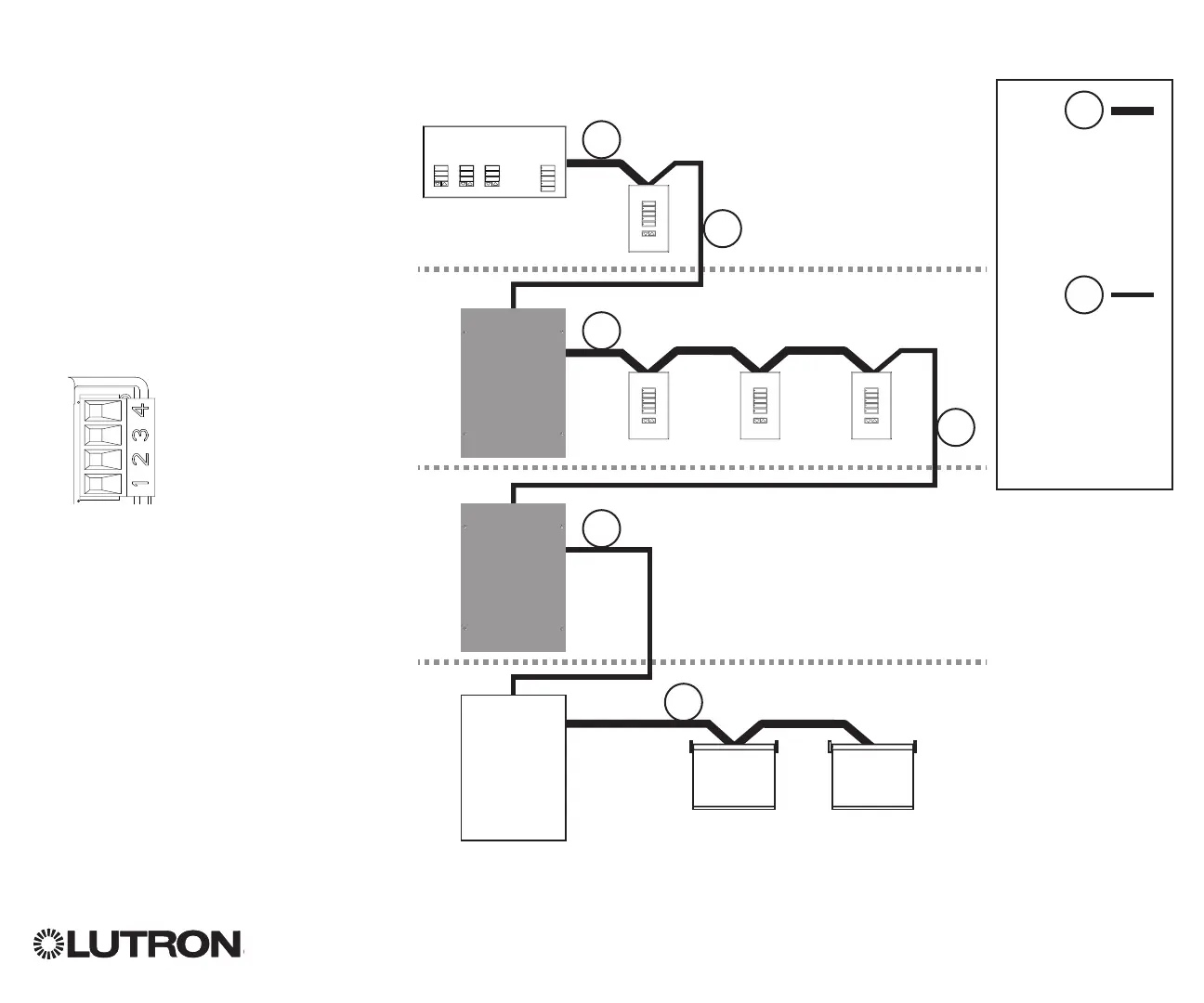

QS Link 接线
D1 D1 D2 D2
_
MUX
24 V-
COM
LUTRON
LUTRON LUTRON LUTRON
Energi Savr Node
Sivoia QS
智能电源
板
Sivoia QS
百叶窗
Sivoia QS
百叶窗
QS Timeclock
墙控器
墙控器
连接一个电源组中的
所有 4 个端子：
1: 通信
2: 24 V-
3 和 4：数据
电源组之间只连接
3个端子：
1: 通信
3 和 4：数据
不要连接端子 2：
24 V-
A
B
A
A
A
B
B
B
电源组 1
电源组 2
电源组 3
电源组 4
Energi Savr Node
接线示例
