Installatie- en bedieningshandleiding voor QS-tijdschakelklok 7
Voor de systeemcommunicatie wordt IEC
PELV/NEC® klasse 2-bedrading gebruikt.
Volg alle lokale en nationale
elektriciteitsvoorschriften bij het installeren
van IEC PELV/NEC® klasse 2-draden met
lijn-/netspanningsdraden.
Maak alle aansluitingen in de wanddoos
van de regeleenheid.
Een aansluiting met T-taps of een
daisy-chain-aansluiting is mogelijk.
24 V- 100 mA IEC PELV/NEC® klasse 2.
Aansluiting van QS-link (vervolg)

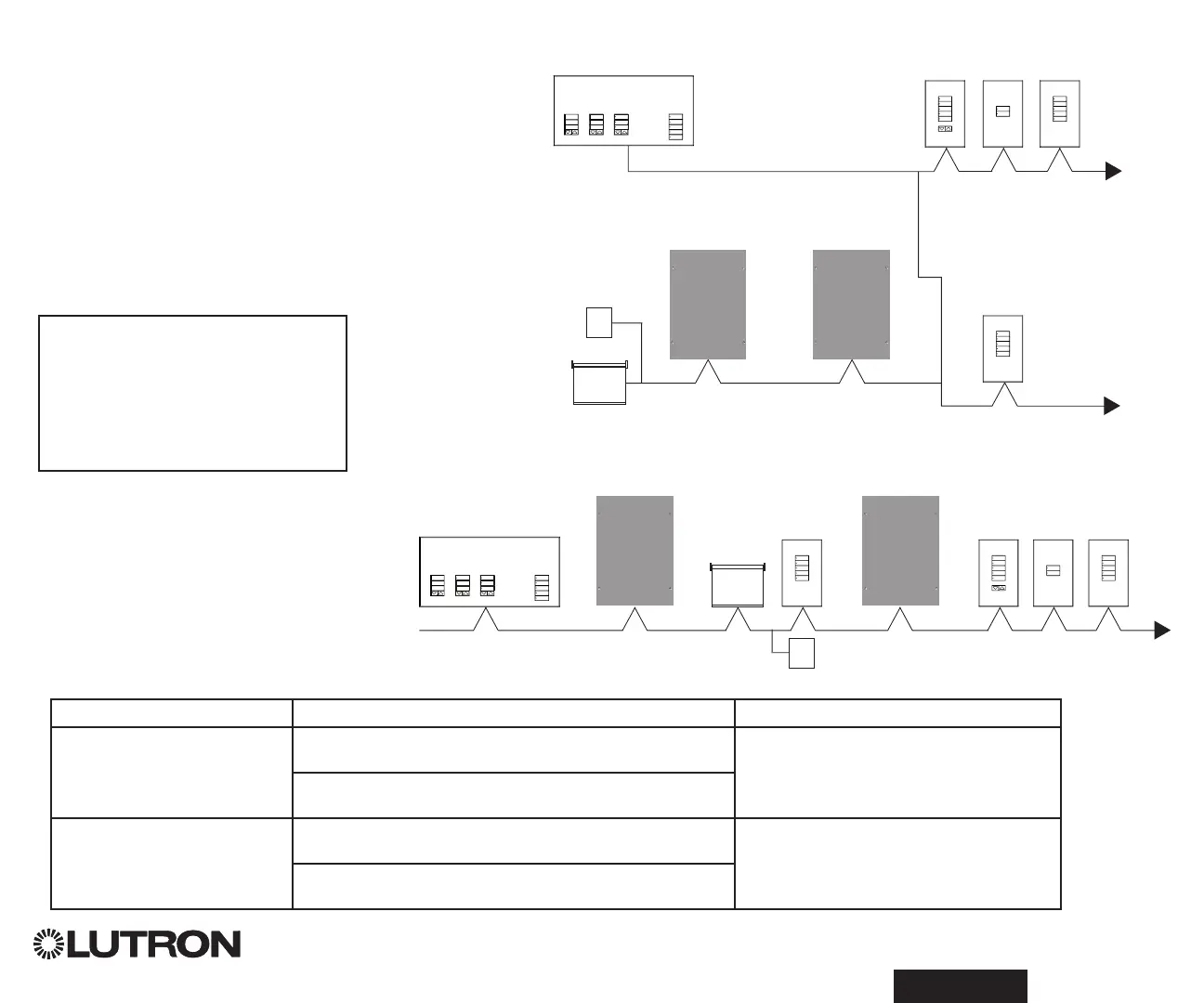

Voorbeeld van aansluiting met T-taps
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
L
U
TRON
LUTRON LUTRON LUTRON
QS-tijdschakelklok
seeTouch QS
Sivoia
QS-zonwering
Slim Sivoia
QS-paneel
Energi Savr Node
Energi Savr Node
LUTRON LUTRONLUTRON LUTRON
LUTRON LUTRON LUTRON
LUTRON
LUTRON
L
U
TRON
LUTRON LUTRON LUTRON
Slim Sivoia
QS-paneel
QS-tijdschakelklok
Sivoia
QS-zonwering
seeTouch QS
Voorbeeld van daisy-chain-aansluiting
Energi Savr Node
Energi Savr Node
Opmerking: De QS-tijdschakelklok
biedt 3 vermogensverbruikeenheden
(Power Draw Units, PDU’s) op de
QS-link. Zie“Power Draw Units
on the QS Link”, art. nr. 369405
op www.lutron.com voor meer
informatie over PDUs.
Draaddiameters (controleer de compatibiliteit in uw regio)
Aansluitlengte QS-link Draaddiameter Artikelnummer Lutron-draad
Minder dan 153 m Voeding (klemmen 1 en 2)
1 paar 1,0 mm
2
(18 AWG) GRX-CBL-346S (zonder plenum)
GRX-PCBL-346S (plenum)
Data (klemmen 3 en 4)
1 afgeschermde getwist paar-kabel van 0,5 mm
2
(22 AWG)
153 tot 610 m Voeding (klemmen 1 en 2)
1 paar 4,0 mm
2
(12 AWG) GRX-CBL-46L (zonder plenum)
GRX-PCBL-46L (plenum)
Data (klemmen 3 en 4)
1 afgeschermde getwist paar-kabel van 0,5 mm
2
(22 AWG)
