2.2 Équipement standard

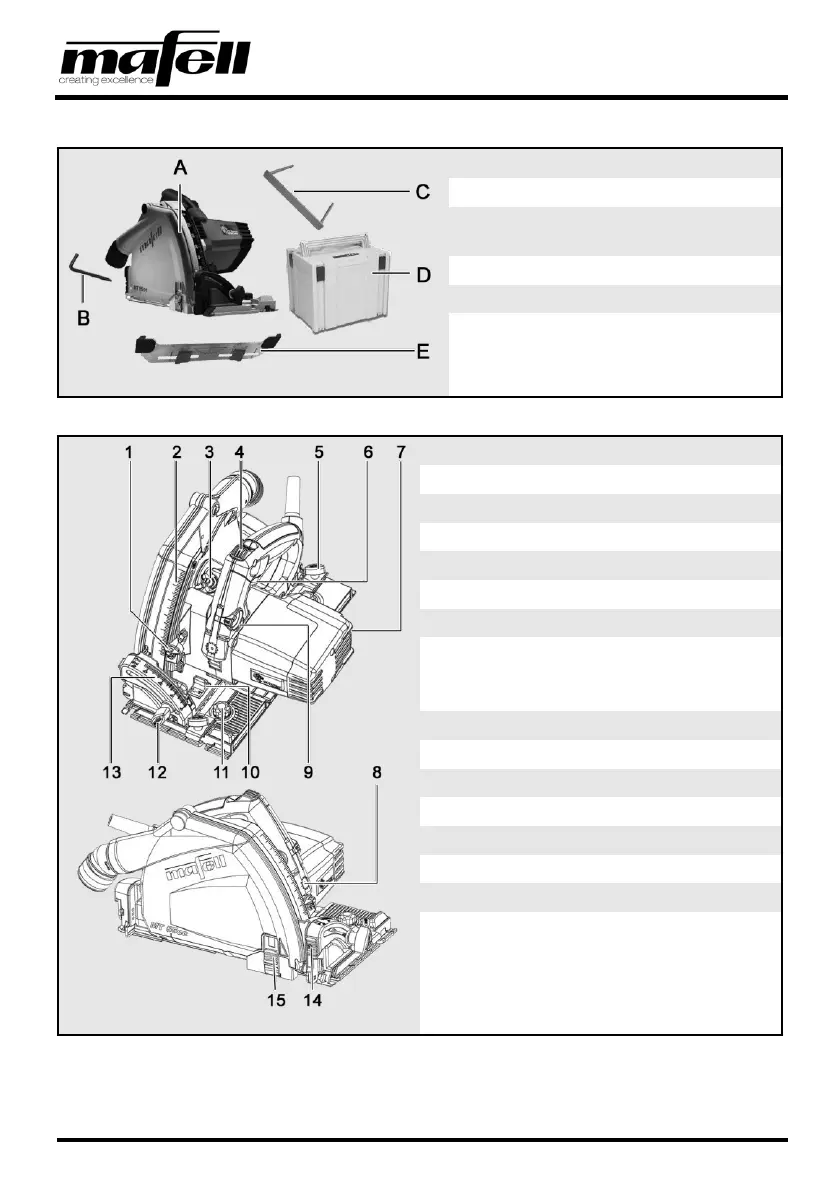

Ill. 31 : équipement standard
Composants
A
Scie circulaire plongeante
B
Clé à six pans dans la fixation sur la
machine
C
Guide parallèle
D
Coffret transportable
E
Indicateur de position
2.3 Éléments de commande
Ill. 32 : éléments de commande
Éléments de commande sur la machine
1
Indicateur de profondeur de coupe
2
Graduation de la profondeur de coupe
3
Cran d’arrêt pour entaille préalable
4
Blocage d'enclenchement
5
Vis à ailettes
6
Levier de commande
7
Molette vitesse de rotation de la lame de
scie
(Partie arrière du moteur)
8
Levier de blocage
9
Poussoir
10
Curseur
11
Molettes
12
Vis à ailettes segment pivotant
13
Graduation segment pivotant
14
Butée pivotante
15
Coulisse
