5.6 Ajustes para cortes inclinados
Para realizar cortes inclinados, se puede inclinar el grupo sierra de 0° hasta 45°.
Para ajustar el equipo de sierra para cortes
inclinados, proceder de la siguiente manera:
1. Para inclinar el equipo de sierra, coloque la
máquina de forma que se pueda girar.
2. Afloje el tornillo mariposa 12 .
3. Ajuste el ángulo con ayuda de la escala 13 en
la unidad de giro.
4. A continuación, fije el tornillo mariposa 12.
✓ El equipo de sierra está ajustado al
ángulo deseado para el corte inclinado.

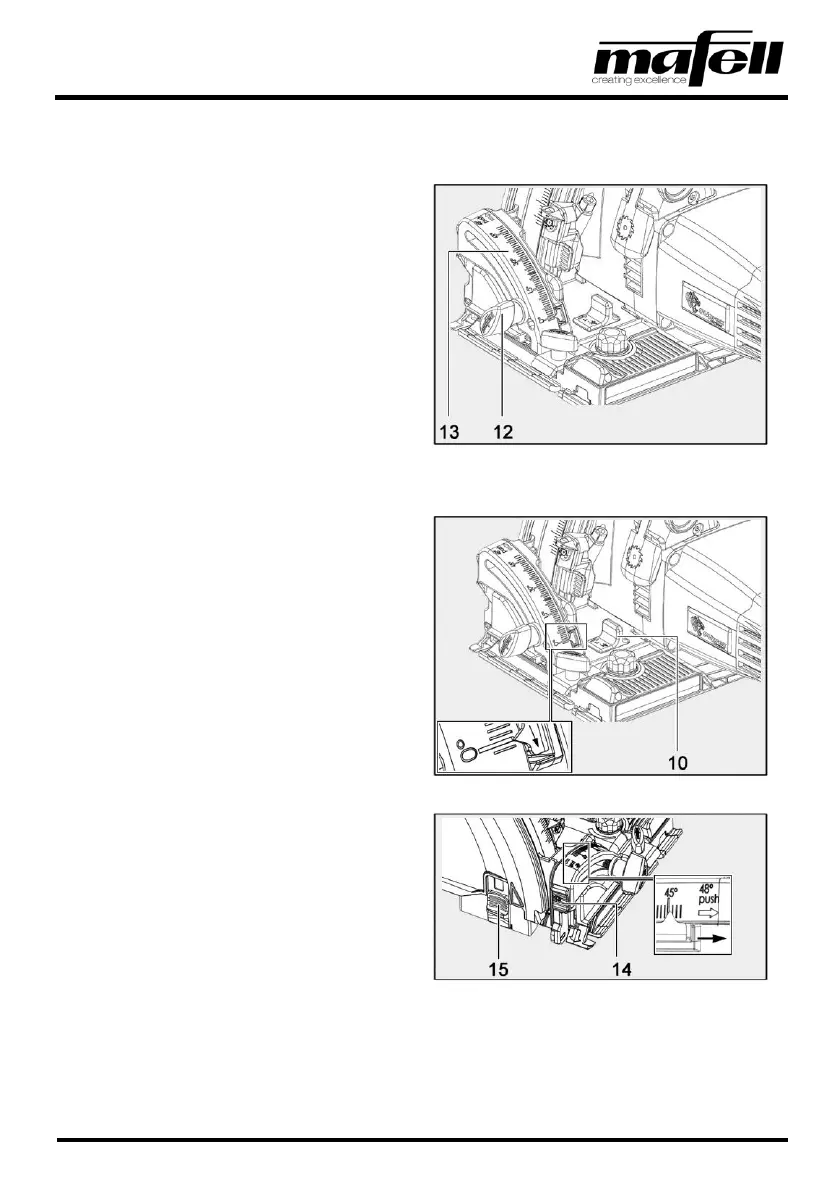

Fig. 77: Ajustar el equipo de sierra para cortes inclinados
También se puede ajustar la máquina a -1° o 48° .
Para ajustar el equipo de sierra a -1° proceder
de la siguiente manera:
1. Tirar de la corredera 10 en la dirección de la
flecha hacia atrás y sujetar bien.
2. Ajuste el ángulo de la máquina a -1° .
✓ El equipo de sierra está ajustado a -1° .
Fig. 78: Ajustar el equipo de sierra a -1°
Para ajustar el equipo de sierra a 48° proceda
de la siguiente manera:
1. Presionar el tope 14 del lateral de la máquina
hacia abajo y sujetar bien.
2. Ajuste el ángulo de la máquina a 48° .
✓ El equipo de sierra está ajustado a 48° .
Fig. 79: Ajustar el equipo de sierra a 48°
Para cada ángulo en cortes inclinados, se puede desplazar la corredera 15 para que quede colocada sobre la
pieza de trabajo y minimice la salida de polvo al serrar.
