5.6 Réglage pour coupes biaises
Pour les coupes biaises, le groupe de sciage peut être réglé sur un angle quelconque de 0° à 45°.
Pour régler le groupe de sciage pour des
coupes biaises, procéder de la manière
suivante :
1. Pour la coupe biaise, poser la machine et
l'étayer de manière à ce que le groupe de
sciage puisse être pivoté.
2. Desserrer la vis à ailettes 12.
3. Régler l'angle en fonction de la graduation 13
sur le segment pivotant.
4. Serrer ensuite la vis à ailettes 12 à fond.
✓ Le groupe de sciage est réglé sur l'angle
voulu pour la coupe biaise.

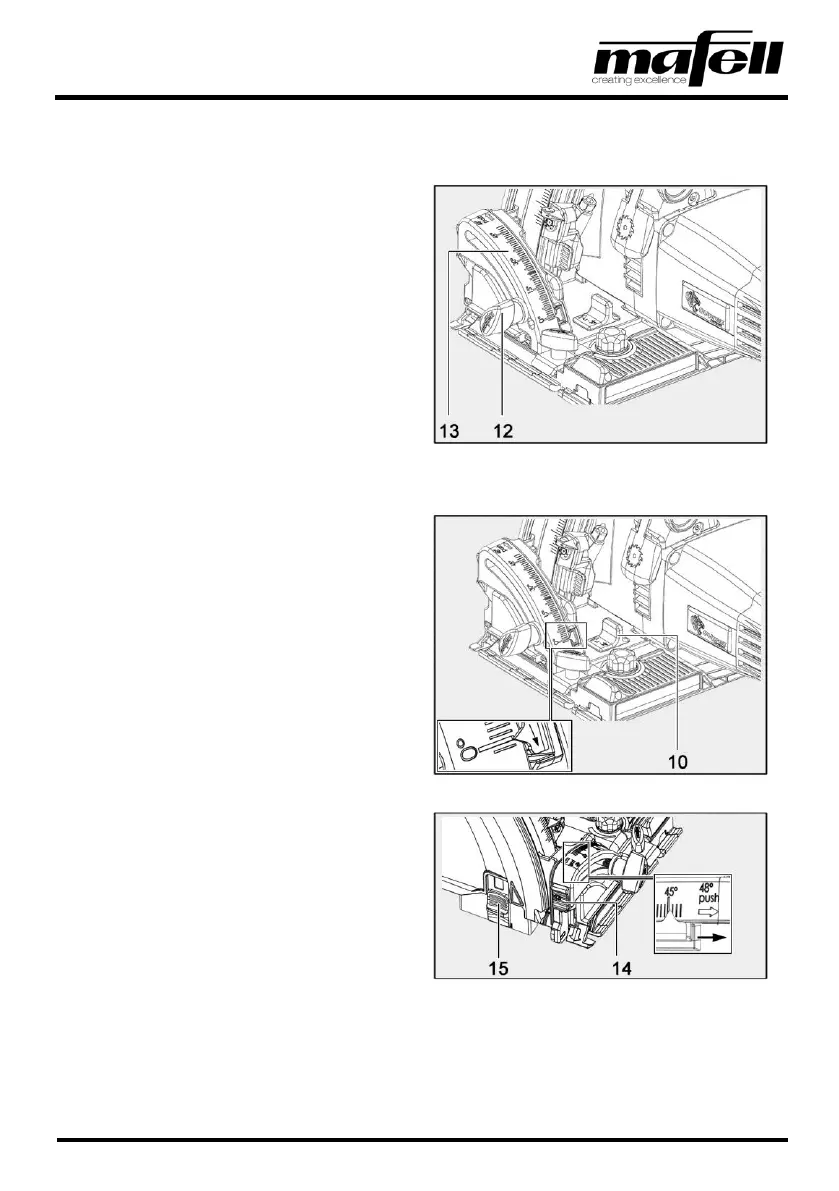

Ill. 47 : réglage du groupe de sciage pour coupes biaises
La machine peut être pivotée en plus sur -1° ou 48 °.
Pour régler le groupe de sciage sur -1°,
procéder de la manière suivante :
1. Tirer la coulisse 10 vers l'arrière dans le sens
de la flèche et la retenir.
2. Régler l’angle de la machine sur -1°.
✓ Le groupe de sciage est réglé sur -1°.
Ill. 48 : réglage du groupe de sciage sur -1°
Pour régler le groupe de sciage sur 48°,
procéder de la manière suivante :
1. Presser la butée 14 vers le bas, sur le côté de
la machine, et bien la retenir.
2. Régler l’angle de la machine sur 48°.
✓ Le groupe de sciage est réglé sur 48°.
Ill. 49 : réglage du groupe de sciage sur 48°
Pour chaque angle de coupe biaise, il est possible de déplacer la coulisse 15 de manière à se trouver sur la
pièce et minimiser ainsi le dégagement de poussière pendant le sciage.
