21 FRANÇAIS
Mettez l’outil sur la base d’afeureuse (en résine) et serrez
l’écrou à ailettes sur la partie saillante désirée de l’embout.
Pour les procédures d’utilisation, reportez-vous à l’utili-
sation pour la base d’afeureuse.

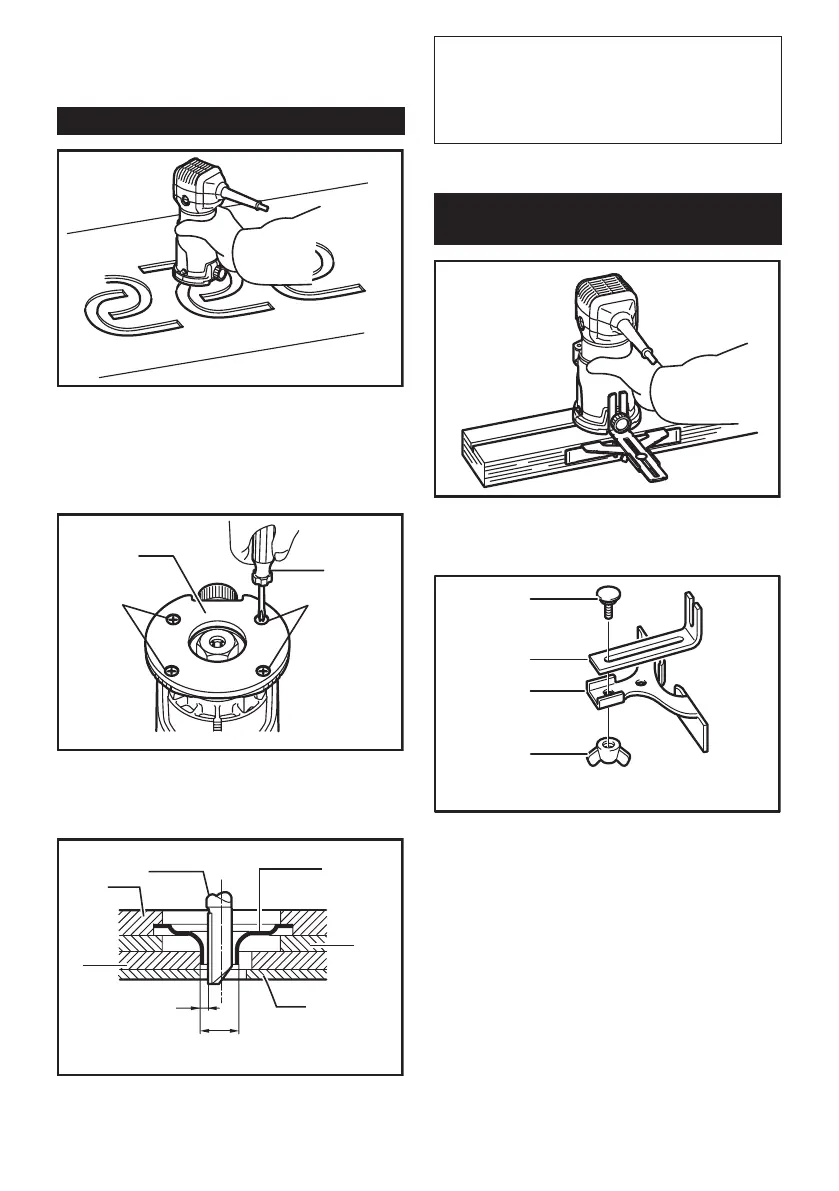

Guide de gabarit (accessoire en option)
Le guide de gabarit est une courte section de tube tra-
versée par la fraise, ce qui permet d'utiliser l'afeureuse
avec des gabarits de modèles.
Desserrez les vis, et retirez la plaque de protection de
l'embase. Placez le guide de gabarit sur l'embase et
remplacez la plaque de protection. Puis, xez la plaque
de protection avec ses vis.
1
2
3
2
► 1. Protecteur de base 2. Vis 3. Tournevis
Fixez le gabarit sur la pièce. Placez l'outil sur le gabarit
et déplacez-le en faisant glisser le guide de gabarit le
long du côté du gabarit.
1
2
3
4
5
6
10mm (3/8")
7
► 1. Foret à denture droite 2. Base 3. Gabarit
4. Distance (X) 5. Pièce 6. Guide de gabarit 10
7. Protecteur de base
NOTE :
• La pièce à travailler sera taillée selon une
dimension légèrement différente de celle du
gabarit. Prévoyez donc un distance (X) entre la
fraise et l'extérieur du guide de gabarit. Cette
distance (X) se calcule selon l'équation :
Distance (X) = diamètre extérieur du guide de gabarit -
diamètre de la fraise/2
Guide de coupe rectiligne
(accessoire en option)
Le guide de coupe rectiligne est efcace pour obtenir
des coupes droites quand vous chanfreinez ou rainez.
Fixez la butée orientable au guide de coupe rectiligne à
l'aide du boulon et de l'écrou à oreilles.
1
2
3
4
► 1. Boulon 2. Plaque de guidage 3. Guide de coupe
rectiligne 4. Écrou à oreilles
Fixez le guide de coupe rectiligne sur l'outil à l'aide de
la vis de serrage (A). Desserrez l'écrou à oreilles du
guide et réglez la distance entre celui-ci et la fraise. Une
fois obtenue la distance désirée, serrez à fond l'écrou
à oreilles.
