Sujete la plantilla en la pieza de trabajo. Ponga la
herramienta sobre la plantilla y mueva la herramienta
deslizando la guía de plantilla a lo largo del costado de
la plantilla.
1
2
3
4
5
6
7

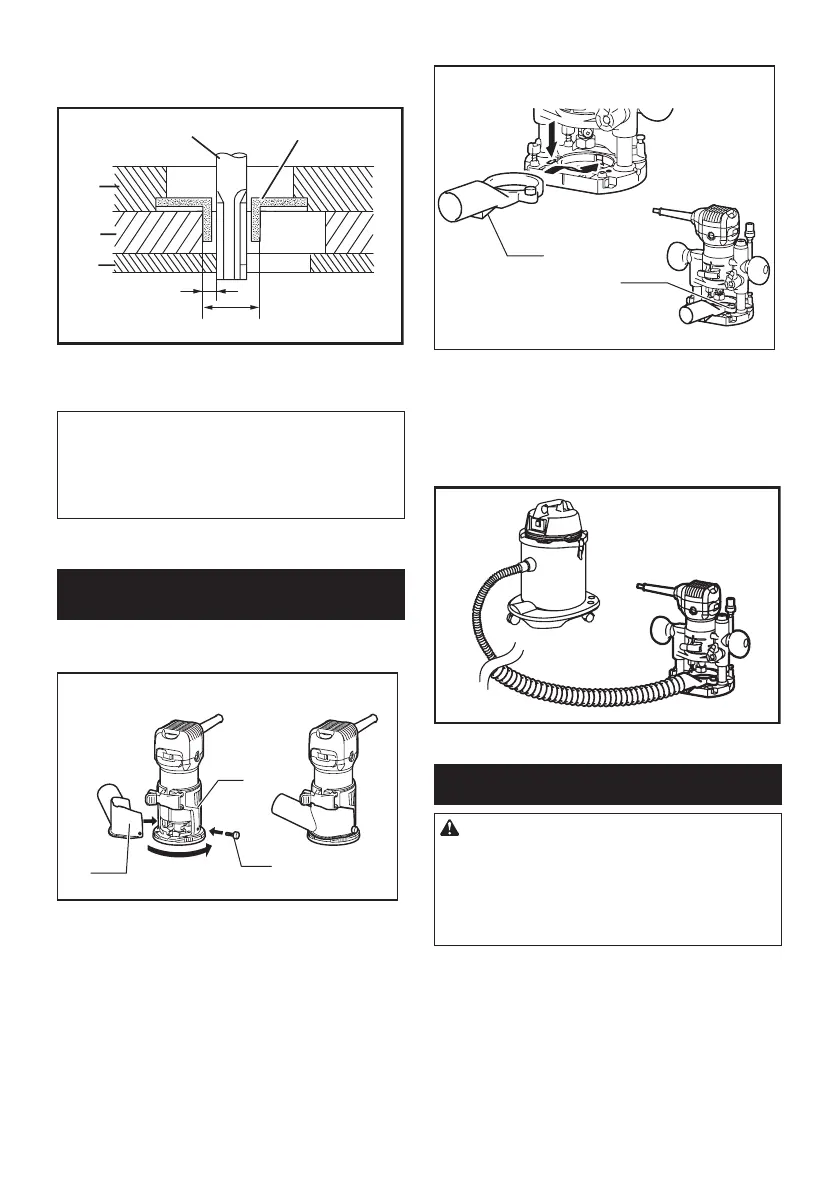

► 1. Punta de atornillar 2. Base 3. Plantilla 4. Pieza de
trabajo 5. Distancia (X) 6. Diámetro exterior de la
guía de plantilla 7. Guía de plantilla
NOTA:
• La pieza de trabajo será cortada con un tamaño
ligeramente diferente al de la plantilla. Tenga en
cuenta la distancia (X) entre la fresa y el exterior
de la guía de plantilla. La distancia (X) se puede
calcular utilizando la siguiente ecuación:
Distancia (X) = (diámetro exterior de la guía de plantilla
- diámetro de la fresa) / 2
Juegos de boquilla para polvo
(accesorio opcional)
Para la base de la recortadora
1
2
3
► 1. Boquilla para polvo 2. Tornillo de mariposa
3. Base de la recortadora
Para base de penetración
1
2
► 1. Boquilla para polvo 2. Tornillo de mariposa
Use la boquilla para polvo para la extracción del polvo.
Coloque la boquilla para polvo en la base de la herra-
mienta usando el tornillo manual de tal forma que la
protuberancia de la boquilla para polvo encaje en el
oricio en la base de la herramienta.
Luego conecte una aspiradora a la boquilla para polvo.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar
realizar una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
