23 FRANÇAIS

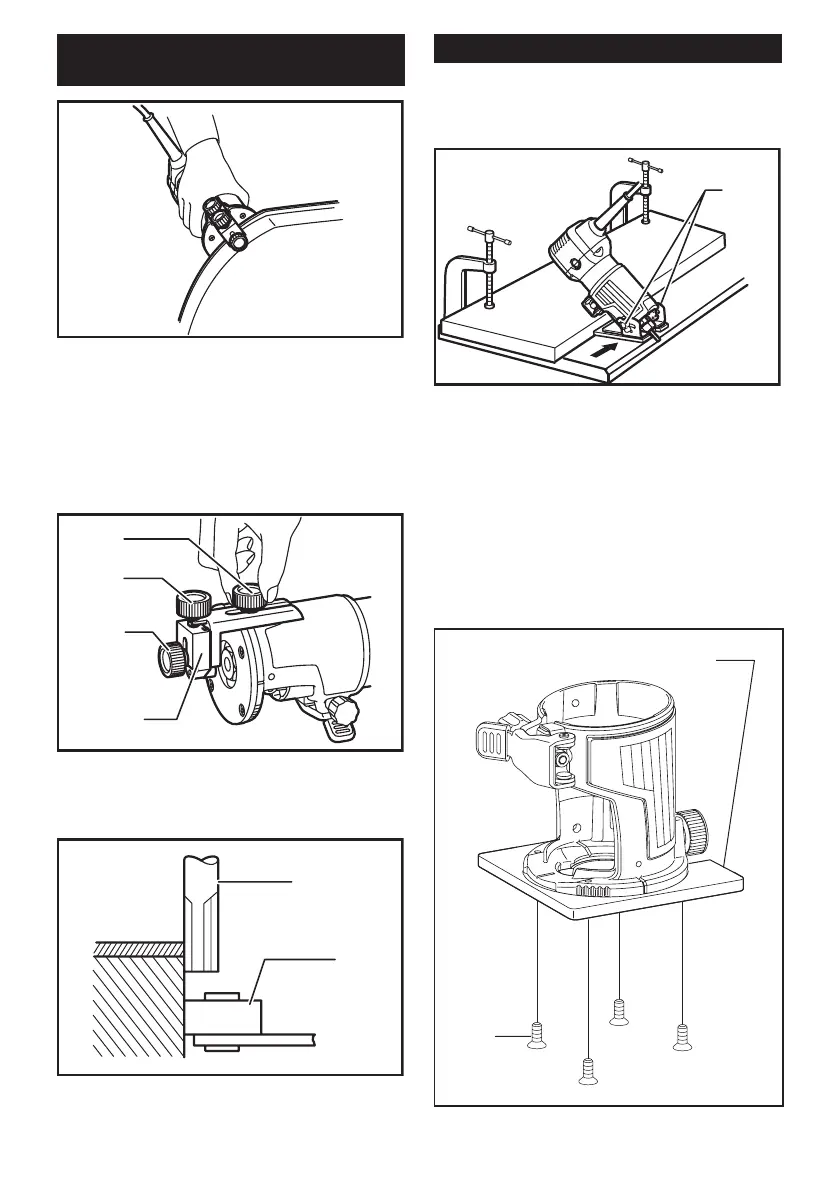

Guide d’afeurage (accessoire en
option)
Le guide d'afeurage permet d'effectuer aisément
afeurage ou tailles courbes des bois de placage pour
mobilier, etc. Le galet du guide suit la courbure et
assure une coupe parfaite.
Installez le guide d'afeurage sur l'embase de l'outil
avec la vis de serrage (A). Desserrez la vis de serrage
(B) et ajustez la distance entre le fraise et le guide
d'afeurage en tournant la vis de réglage (1 mm (3/64")
par tour). À la distance désirée, serrez la vis de serrage
(B) pour xer le guide d'afeurage en position.
1
2
3
4
► 1. Vis de serrage (A) 2. Vis de réglage 3. Vis de
serrage (B) 4. Guide d'afeurage
Quand vous coupez, déplacez l'outil avec le galet du
guide courant sur le côté de la pièce à travailler.
1
2
3
► 1. Pièce 2. Embout 3. Rouleau-guide
Base inclinable (accessoire en option)
La base inclinable (accessoire en option) est utile pour chanfreiner.
Installez l’outil sur la base inclinable et fermez le levier de verrouillage
lorsque la fraise se trouve au niveau souhaité. Pour obtenir l’angle
souhaité, serrez les vis de serrage qui se trouvent sur les côtés.
1
► 1. Vis de serrage
Fixez fermement un panneau droit sur la pièce et utilisez-le comme
guide contre la base inclinable. Suivez le sens de la èche.
Plaque de protection de l’embase
retirée de la base inclinable
(accessoire en option)
La plaque de protection de l’embase, retirée de la base
inclinable et montée sur l'embase de l’afeureuse,
permet de changer la base ronde en base carrée.
Pour une autre application, retirez la plaque de protection de
la base inclinable en desserrant et en retirant les quatre vis.
1
2
► 1. Protecteur de base 2. Vis
