29 FRANÇAIS

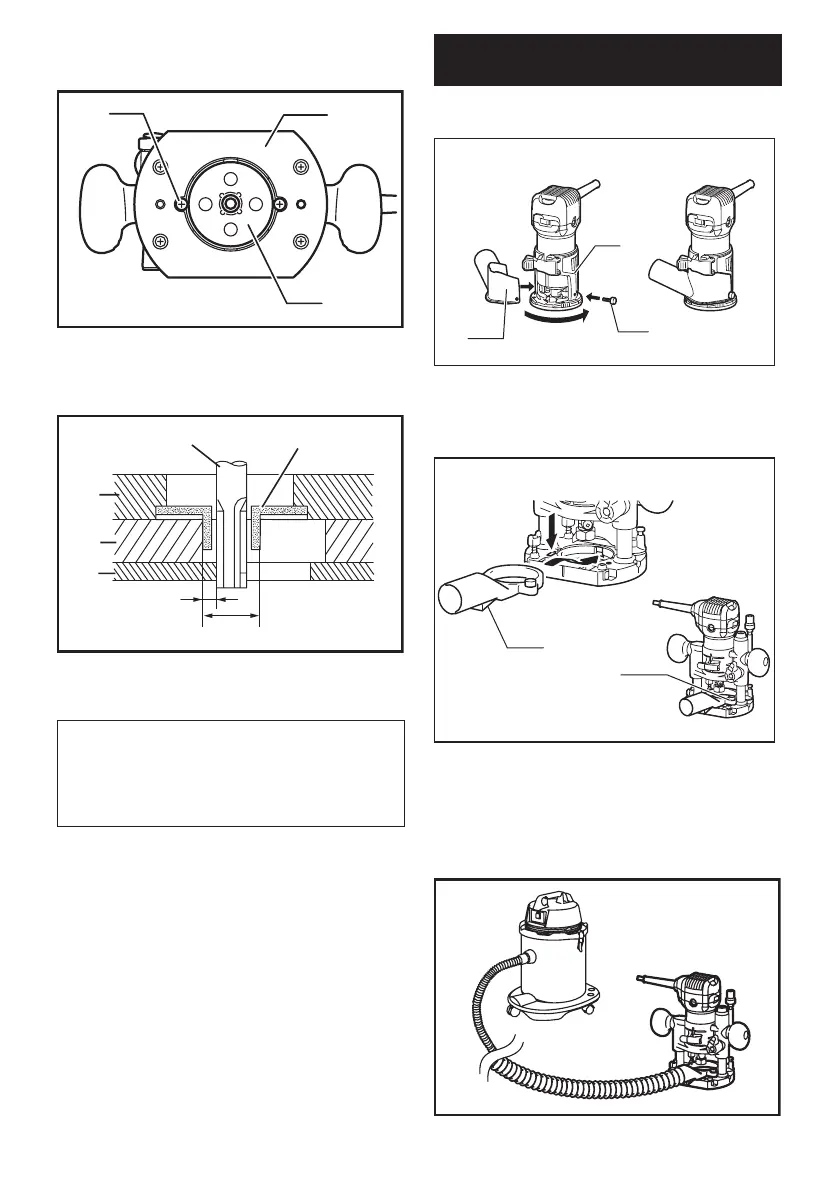

Pour installer le guide de gabarit, desserrez les vis à
tête plate de la base, insérez le guide, puis resserrez
les vis.
12
3
► 1. Vis 2. Base 3. Gabarit
Fixez le gabarit sur la pièce. Placez l'outil sur le gabarit
et déplacez-le en faisant glisser le guide de gabarit le
long du côté du gabarit.
1
2
3
4
5
6
7
► 1. Embout 2. Base 3. Gabarit 4. Pièce 5. Distance
(X) 6. Diamètre extérieur du guide de gabarit
7. Guide de gabarit
NOTE :
• La pièce sera coupée avec une taille légère-
ment différente du gabarit. Permet d'établir
la distance (X) entre la fraise et l'extérieur du
guide de gabarit. L'équation suivante permet de
calculer la distance (X) :
Distance (X) = (diamètre extérieur du guide de gabarit -
diamètre de la fraise) ÷ 2
Raccords d’aspiration (accessoire
en option)
Pour l’embase de l’afeureuse
1
2
3
► 1. Raccord à poussières 2. Vis à oreilles 3. Embase
de l’afeureuse
Pour la base plongeante
1
2
► 1. Raccord à poussières 2. Vis à oreilles
Utilisez le raccord d'aspiration pour extraire la pous-
sière. Installez le raccord d'aspiration sur la base de
l'outil à l'aide de la vis à serrage à main, de manière à
ce que la saillie sur le raccord d'aspiration s'insère dans
l'encoche à la base de l'outil.
Branchez ensuite un aspirateur au raccord d'aspiration.

Makita RT0701C Specifications

General

Variable Speed Control Dial	Yes
Collet Capacity	1/4"
Base Type	Fixed
Power Source	Corded
Horsepower	1.25 HP
Variable Speed	10, 000 - 30, 000 RPM
Soft Start	Yes
Voltage	120V
Net Weight	3.9 lbs
Weight	3.9 lbs
Amperage	6.5 A
Power	1.25 HP
Tool Length	8-3/4"
