F3 - CONTROLLO MODALITÀ LIMITI
GEOMETRICI
1 - LIMITI GEOMETRICI
I campi da 1 a 5 indicano il valore di
limite programmato
Con l’icona accesa il limite è superato e
i movimenti bloccati.
Indicazione appare quando il
limitatore è programmato.
1.1 - LIMITAZIONE ALTEZZA
MRT 1440-1640-1840 ST3
(400°-360°)
1.2 - LIMITAZIONE VERSO SINISTRA
MRT 1840 ST3 (360°)
1.3 - LIMITAZIONE VERSO DESTRA
MRT 1840 ST3 (360°)
1.4 - LIMITAZIONE SENSO ORARIO DI
ROTAZIONE
MRT 1840 ST3 (360°)
1.5 - LIMITAZIONE SENSO
ANTIORARIO DI ROTAZIONE
MRT 1840 ST3 (360°)
1.6 - VALORI CORRENTI
MRT 1440-1640-1840 ST3
(400°-360°)
(Vedi immagine 8.9)
COME IMPOSTARE IL LIMITE AREA DI
LAVORO
Arrestare i movimenti della macchina.
A -Visualizzare la pagina F3 (CONTROLLO
MODALITÀ LIMITI GEOMETRICI).
B - L’operatore deve posizionare la
macchina, la torretta e il braccio
telescopico in posizione di lavoro e
circoscrivere un area limite di azione.
C - Ora progammare ciascun limite di area
lavoro premendo il tasto
corrispondente :
F6 = 1.1
F7 = 1.2
F8 = 1.3
F9 = 1.4
F10 = 1.5
(Vedi immagine 8.9)
Prestare attenzione che il display visualizzi i
valori di limiti selezionati. Se non è visualizzato
nessun valore (es. “0.0”) significa che i limiti
non sono impostati, disabilitati.
(Vedi
immagine 8.9)

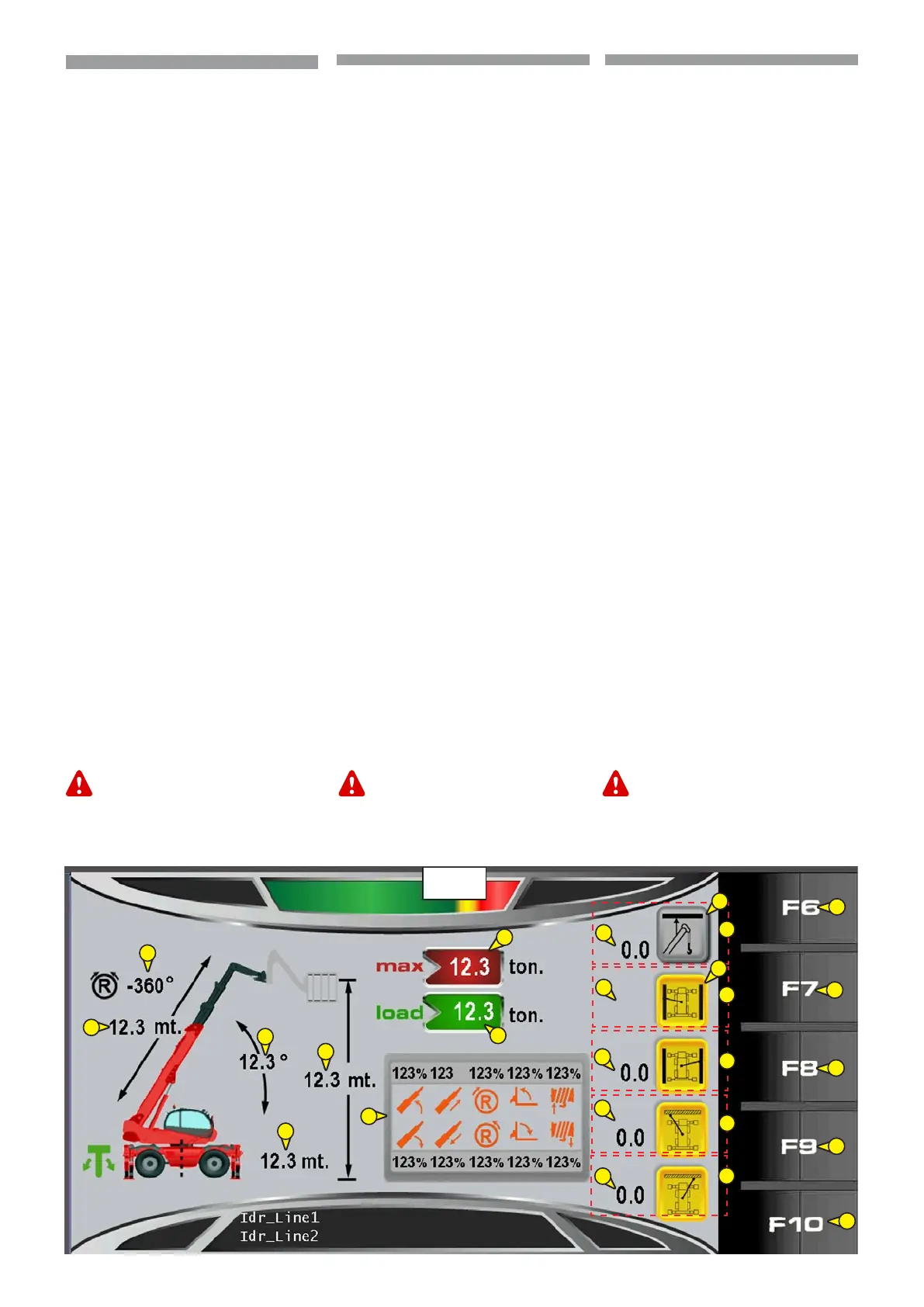

8.9
F3 - MODALITEIT GEOMETRISCHE
LIMIETEN
1 - GEOMETRISCHE LIMIETEN
De velden van 1 tot 5 geven de
geprogrammeerde limietwaarden
weer.
Als het pictogram oplicht is de limiet
overschreden en zijn de bewegingen
geblokkeerd.
Deze indicatie verschijnt als de
begrenzer geprogrammeerd is.
1.1 - HOOGTEBEPERKING
MRT 1440-1640-1840 ST3
(400°-360°)
1.2 - BEPERKING NAAR LINKS
MRT 1840 ST3 (360°)
1.3 - BEPERKING NAAR RECHTS
MRT 1840 ST3 (360°)
1.4 - BEPERKING DRAAIING IN DE
RICHTING VAN DE KLOK
MRT 1840 ST3 (360°)
1.5 - BEPERKING DRAAIING TEGEN
DE RICHTING VAN DE KLOK IN
MRT 1840 ST3 (360°)
1.6 - HUIDIGE WAARDEN
MRT 1440-1640-1840 ST3
(400°-360°)
(Zie afbeelding 8.9)
INSTELLEN VAN DE WERKGEBIEDLIMIET
De bewegingen van de machine
stopzetten.
A - Toon de pagina F3 (MODALITEIT
GEOMETRISCHE LIMIETEN).
B - De bestuurder moet de machine, de
zwenkkop en de telescopische arm in
de werkstand zetten en een beperkt
werkgebied begrenzen.
C - Programmeer nu iedere
werkgebiedlimiet door de bijbehorende
toets in te drukken:
F6 = 1.1
F7 = 1.2
F8 = 1.3
F9 = 1.4
F10 = 1.5
(Zie afbeelding 8.9)
Let erop dat het display de geselecteerde
limietwaarden weergeef. Als er geen waarde
getoond wordt (bijv. “0.0”) zijn de limieten niet
ingesteld, gedeactiveerd.
(Zie afbeelding
8.9)
1.6
1.6
1.6
1.6
1.6
1.6
1.6
1.1
1.2
1.3
1.4
1.5
2
F3 - GEOMETRIC LIMITS MODE
CONTROL.
1 - GEOMETRIC LIMITS
Ranges from 1 to 5 indicate the
programmed limit value
With the icon switched on, the limit
is exceeded and the movements are
blocked.
Indication appears when the limiter is
programmed.
1.1 - HEIGHT LIMITATION
MRT 1440-1640-1840 ST3
(400°-360°)
1.2 - LIMITATION TO THE LH
MRT 1840 ST3 (360°)
1.3 - LIMITATION TO THE RH
MRT 1840 ST3 (360°)
1.4 - LIMITATION IN CLOCKWISE
DIRECTION OF ROTATION
MRT 1840 ST3 (360°)
1.5 - LIMITATION IN ANTICLOCKWISE
DIRECTION OF ROTATION
MRT 1840 ST3 (360°)
1.6 - CURRENT VALUES
MRT 1440-1640-1840 ST3
(400°-360°)
(See image 8.9)
SETTING THE WORK AREA LIMIT
Stop the machine movements.
A - Display page F3 (GEOMETRIC LIMITS
MODE CONTROL).
B - The operator must position the
machine, the turret and the telescopic
boom in the operating position and
circumscribe a limited area of action.
C - Then progam each work area limit by
pressing the corresponding key:
F6 = 1.1
F7 = 1.2
F8 = 1.3
F9 = 1.4
F10 = 1.5
(See image 8.9)
Make sure the display shows the selected limit
values. If no value is displayed (for example.
“0.0”) it means the limits are not set, or are
disenabled.
(See image 8.9)
