2-57
EN
IT
EN ESFR
648970 IT-EN-FR (18/02/2016)
2
3.33
1
3.32
OPTIONAL OUTPUT 2
nd
AND 3
rd
SELECTOR

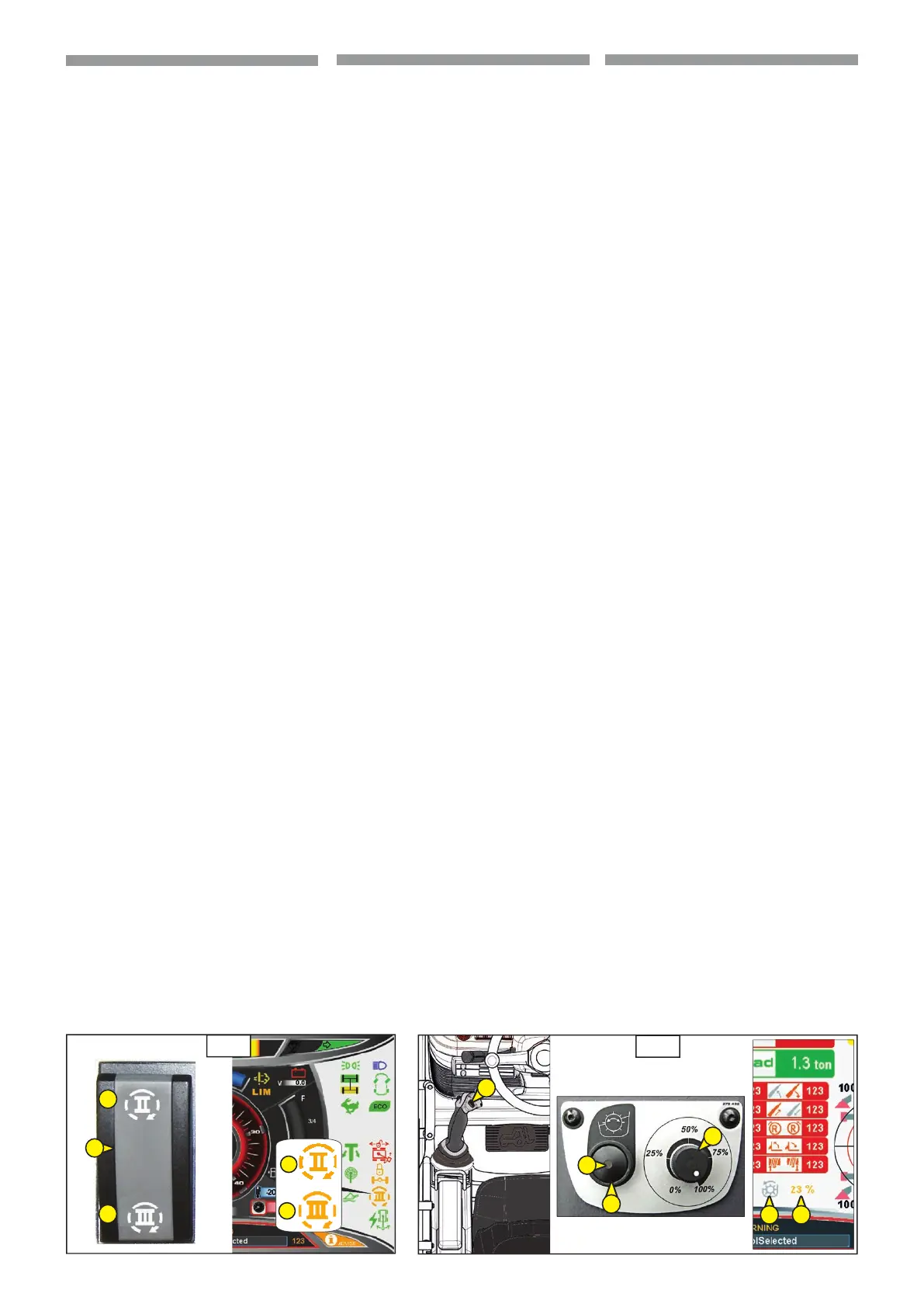

The selector (1,
3.32) is used for
switching the hydraulic control, which car-
ries out two or three hydraulic movements
using the accessory.
Depending on the machine setup, select
the 2
nd
and 3
rd
optional output by pressing
the selector (1,
3.32).
Each time the 1,
3.32) selector is pres-
sed, the following is switched:
1. 2
nd
optional output (2,3.32)
2. 3
rd
optional output (3,3.32)
On the display, the (2a, 3a
3.32) indica-
tor light indicates the 2
nd
and 3
rd
optional
output available for use.
OPERATING MODE IN CONTINUOS OF
THE HYDRAULIC ATTACHMENTS
p
This OPTION must only be used
with an attachment requiring
continuous hydraulic movement,
such as a brush, feeder bucket,
mixer, spray etc. It is strictly
forbidden for use in handling
operations and all other
applications (winch, crane jib,
crane jib with winch, hook, etc.).
Continuous hydraulic movement of the
attachment
- Check that potentiometer (C,
3.33) is
set to 0%.
- Switch button (A,
3.33) to the front
or the back (depending on the type of
attachment), press button (B,
3.33)
and release button (A,
3.33). The red
indicator (1,
3.33) ashes to indicate
that it is in operation.
- On the control panel in “F2-Working
page” a orange indicator light up
(B1,
3.33) to indicate that function is
active.
- Set the required ow rate
using potetiometer (C,
3.33).
On the control panel in “F2-Working
page” is displayed the setting (%).
- To stop continuous hydraulic move-
ment of the attachment, move switch
(C,
3.33) forwards or backwards
or press button (B,
3.33). Indicator
(1,
3.33) goes out.
- Set potentiometer (C,
3.33) to 0%.
Never leave the driver’s cab without
resetting the potentiometer C to 0%.
Before starting the lift truck, make sure
the potentiometer is set to 0%.
NOTE: If the operator leaves the driver’s
cab, the continuous hydraulic mo-
vement will automatically stop and
must be restarted.
SELETTORE 2
O
E 3
O
OPTIONAL
Il selettore (1,
3.32) è utilizzato per
eseguire la commutazione del comando
idraulico che esegue due o tre movimenti
idraulici dell’accessorio.
In base alla con gurazione della macchina,
selezionare il 2
o
e il 3
o
optional premendo
il selettore (1,
3.32).
Ogni pressione del selettore (1,
3.32)
commuta:
1. 2
o
optional (2,3.32)
2. 3
o
optional (3,3.32)
Sul display, l‘indicatore (2a, 3a
3.32)
segnala che il 2
o
e il 3
o
optional sono
disponibili per essere utilizzati.
MODALITÀ DI FUNZIONAMENTO
CONTINUA DEGLI ACCESSORI
IDRAULICI
p
Questa OPZIONE deve essere
utilizzata solo con un accessorio
richiedente un movimento
idraulico continuo del tipo:
spazzatrice, benna distributrice,
miscelatore, spruzzatore etc..
Pertanto è tassativamente vietata
durante la movimentazione e in
tutti gli altri casi (argano, braccio,
braccio ad argano, gancio, ecc.).
Movimento idraulico continuo
dell’accessorio
- Veri care che il potenziometro (C,
3.33)
sia su 0 %.
- Muovere il pulsante (A,
3.33) in avanti
o indietro (secondo il tipo d’accessorio),
premere il pulsante (B,
3.33) e
rilasciare il pulsante (A,
3.33). La spia
rossa (1,
3.33) lampeggiante ne indica
l’utilizzo.
- Sul display, nella “F2-Pagina lavoro” , un
indicatore arancione (B1,
3.32) segnala
che la modalità di funzionamento
continua dell’accessorio è attiva.
- Regolare la portata necessaria
(da 0% a 100%) mediante il
potenziometro (C,
3.33).
Sul display, nella “F2-pagina lavoro”, è
visualizzata la percentuale impostata (%).
- Per fermare il movimento idraulico
continuo dell’accessorio, muovere il
bottone (A,
3.33) in avanti o indietro
oppure premere il bottone (B,
3.33). La
spia (1,
3.33) è spenta.
- Posizionare il potenziometro (C,
3.33)
su 0 %. Non lasciare mai il posto di guida
senza riposizionare il potenziometro
(C,
3.33) su 0 %. Prima di avviare
il carrello elevatore veri care che il
potenziometro sia su 0 %.
NOTA: Se l’operatore si allontana dal
posto di guida, il movimento
idraulico continuo viene fermato
automaticamente ed è necessario
rimetterlo in funzione.
3
2
2a
3a
B1 C1
C
B
1
A
SÉLECTEUR 2
O
ET 3
O
EN OPTION
Le sélecteur (1,
3.32) est utilisé pour
e ectuer la commutation de la commande
hydraulique qui accomplit deux ou trois
mouvements hydrauliques de l’accessoire.
En base de la con guration de la machine,
sélectionner la 2e et la 3e option en
appuyant sur
Le sélecteur (1,
3.32).
Chaque pression du sélecteur (1,
3.32)
commute:
1. 2
o
option (2,3.32)
2. 3
o
option (3,3.32)
Le témoin sur l’a cheur (2a, 3a
3.32)
signale que la 2e et la 3e options sont
disponibles à l’emploi.
MODALITE DE FONCTIONNEMENT
CONTINU DES ACCESSOIRES
HYDRAULIQUES
p
Cet OPTION doit être utilisée
seulement avec un accessoire
exigeant un mouvement
hydraulique continu de type:
balayeuse, benne distributrice,
malaxeur, pulvérisateur etc..
Il est pourtant absolument
interdit durant les mouvements
et dans tous les autres cas (treuil,
èche, èche à treuil, crochet,
etc.).
Mouvement hydraulique continu de
l’accessoire
- Véri er que le potentiomètre (C,
3.33)
soit sur 0%.
- Activer le pulsant (A,
3.33) vers l’avant
ou l’arrière (selon le type d’accessoire),
presser le pulsant (B,
3.33) et relâcher
le pulsant (A,
3.33). Le clignotant
rouge (1,
3.33) s’allumant en utilise
l’utilisation.
- Sur l’a cheur, dans “F2-Page Travail” ,
une lampe orange (B1,
3.32) signale
que la modalité de fonctionnement
continue de l’accessoire est active.
- Régler le débit nécessaire (de 0% à
100%) avec le potentiomètre (C,
3.33).
Sur l’a cheur, dans la “F2-page travail”, le
pourcentage xé est a ché (%).
- Pour arrêter le mouvement hydraulique
continu de l’accessoire, manipuler le
bouton (A,
3.33) vers l’avant ou l’arrière
ou appuyer sur le bouton (B,
3.33). La
lampe (1,
3.33) est éteinte.
- Positionner le potentiomètre (C,
3.33)
sur 0 %. Ne jamais quitter le poste
de conduite sans avoir remis le
potentiomètre (C,
3.33) sur 0 %.
Avant
le démarrage du chariot élévateur,
s’assurer que ce potentiomètre soit sur
0 %.
REMARQUE: Si l’opérateur quitte le poste de
conduite, le mouvement hydraulique
continu est automatiquement arrêté
et nécessite la remise en fonction.
