MAINTENANCE
All maintenance operations must be car-
ried out with the electrical and hydraulic
connections disconnected; the connec-
tions must be retained only for checking
the micro switch.

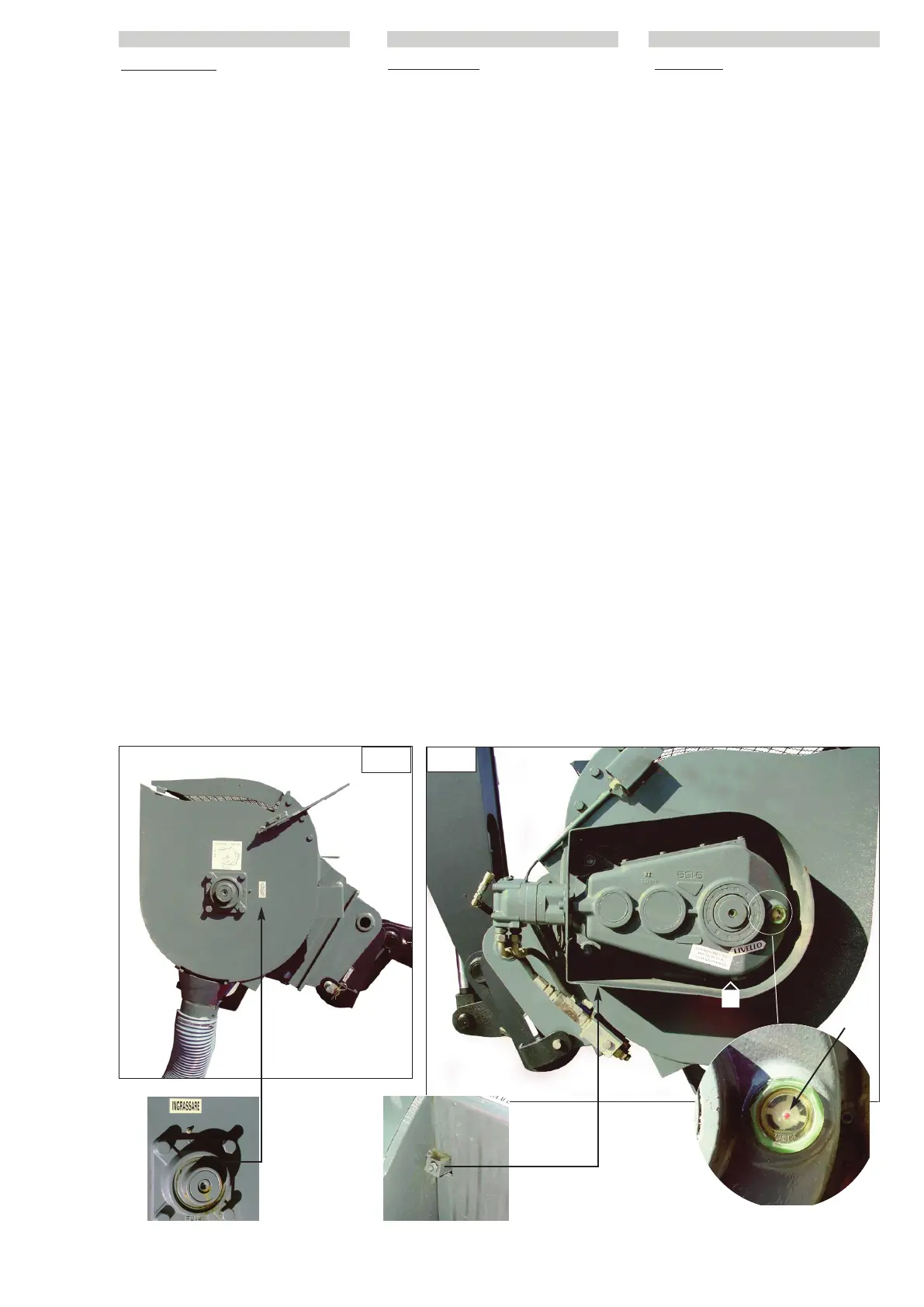

Greasing (Fig.8) :
Every 3-4 work cycles, or at least once a
day.
Use normal industrial grease.
Filling oil (Fig.9) :
check the level on the external indicator
provided, unscrew the indicator if neces-
sary and top up with SAE 90 EP type oil,
up to the MAX level indicated by the red
dot on the glass.
Changing the oil completely (Fig.9) : this
must be done after the first 300 hours,
and subsequently every 200 hours.
With the reduction gear hot, drain out the
oil through the drain plug A (Fig.9).
Then refit plug A and proceed with filling
the oil, as indicated in the previous point.
4-19
IT EN FR
648970 IT-EN-FR (18/02/2016)
MANUTENZIONE
Tutte le oprazioni di manutenzione devono
essere eseguite con i collegamenti elettrici ed
idraulici staccati, solamente per il controllo
del microinterruttore i collegamenti
possono e devono essere allacciati.
Ingrassaggio (Fig.8) :
Ogni 3-4 cicli di lavoro o almeno una volta al
giorno.
Utilizzare del normale grasso industriale.
Rabbocco olio (Fig.9) :
controllare il livello visibile all’esterno nel-
l’apposito indicatore, se necessario svitare
l’indicatore e rabboccare olio del tipo SAE
90 EP, fino al raggiungimento del livello
MAX, punto rosso sul vetrino.
La sostituzione totale dell’olio (Fig.9) : deve
essere effettuata dopo le prime 300 ore e
successivamente ogni 200 ore.
Con olio riduttore caldo, scaricare l’olio
svitando il tappo di scarico A (Fig.9).
Terminato rimontare il tappo A e procedere al
rabbocco del olio, come indicato punto prece-
dente.
MAX
8
9
A
ENTRETIEN
Toutes les opérations d'entretien doivent
être effectuées avec les raccordements
électriques et hydrauliques débranchés ;
ils peuvent et doivent être raccordés uni-
quement pour le contrôle du micro-inter-
rupteur.
Graissage
(Fig.8) :
Tous les 3 à 4 cycles de travail ou au
moins une fois par jour.
Utiliser de la graisse industrielle ordinai-
re.
Rajout d'huile
(Fig.9) :
contrôler le niveau visible à l'extérieur
dans l'indicateur prévu à cet effet ; au
besoin, dévisser l'indicateur et rajouter
de l'huile du type
SAE 90 EP
jusqu'au
niveau MAX, point rouge sur le regard.
La vidange totale de l'huile
(Fig.9) : doit
être effectuée après les 300 premières
heures et par la suite toutes les 200
heures.
Avec l'huile du réducteur chaude,
décharger l'huile en dévissant le bou-
chon de vidange A (Fig.9).
Après avoir remis le bouchon A à sa
place, remplir d'huile comme indiqué au
point précédent.
