MACHINE DISPLAY CONTROLLER
- Keys (F1, F2, F3, F4, F5
4.1) to access
the operating pages.
- Key (F6, F7, F8, F9, F10,
4.1) to select a
displayed function.
- Key (F10,
4.1) to con rm the settings
of the clock.
- Key (1,
4.1) or (2,4.1) to select the
multiple capacities of the attachment.
- Key (3,
4.1) to view the software type
on control panel. Keep pressed the key.
- Key (4,
4.1), reset control.
- Key (5,
4.1) to con rm the attachment.
Control modes saved in memory
F1  DRIVING PAGE
1. Engine coolant temperature gauge
indicator (1,4.2)
2. The indicator warning lights up when
(2,4.2):
• the engine coolant is overheating
• or low liquid level
3. Fuel level indicator (3,
4.2)
4. The indicator lamp lights up
(4,4.2) when the fuel level in the
tank is lower than 10% of its capacity
5. Rev counter (x100 rpm) (5,4.2)
6. Partial (p) and total (t) hour-counter
(6,4.2)
6.1. Time(t) and date (d) (6a,4.2)
7. Speedometer (km/h or mph)
(7,4.2)
8. Moving direction indicator (8,4.2):
• N= neutral
• F= forwards
• R= reverse
4.1
3
4
5
1
2
CONTROLLO DISPLAY MACCHINA
- Tasti (F1, F2, F3, F4, F5,
4.1) per
accedere alle modalità operative.
- Tasti (F6, F7, F8, F9, F10
4.1) per
selezionare o comandare una funzione
visualizzata.
- Tasto (F10,
4.1) per confermare le
impostazioni dell’orologio.
- Tasti (1,
4.1) e (2,4.1) per selezionare
le portate multiple dell’accessorio o
controllare le impostazioni nelle diverse
modalità operative.
- Tasto (3,
4.1) per visualizzare il tipo
di software installato nel pannello di
controllo. Mantenere premuto il tasto.
- Tasto (4,
4.1), reset comando.
- Tasto (5,
4.1) per confermare
l’accessorio o conferma.
Modalità di controllo salvate in memoria
F1  PAGINA DI GUIDA
1. Indicatore temperatura del liquido di
ra reddamento motore (1,4.2)
2. Indicatore di (2,4.2):
• liquido di ra reddamento del motore
in surriscaldamento
• oppure livello del liquido basso
3. Indicatore livello carburante (3,
4.2)
4. L’indicatore si accende (4,4.2)
quando il livello del carburante è
minore del 10% della capacità del
serbatoio
5. Contagiri (x100 rpm) (5,4.2)
6. Contaore parziale (p) e totale (t)
(6,4.2)
6.1. Orologio (6.1,4.2)
7. Tachimetro (km/h o mph) (7,4.2)
8. Indicatore di avanzamento (8,4.2):
• N=Neutro
• F=Avanti
• R=Indietro

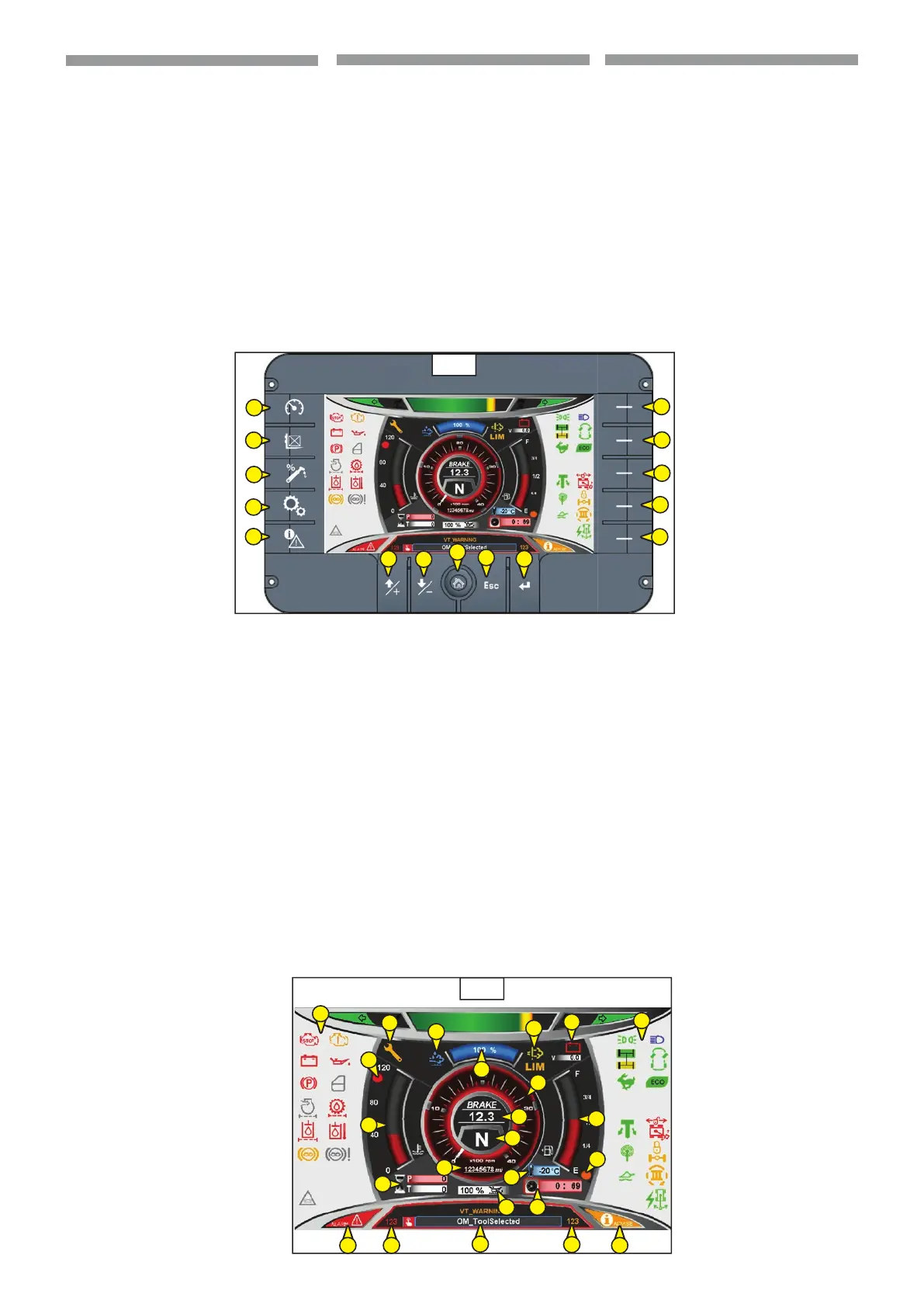

F1
F3
F2
F4
F5
F10
F8
F9
F7
F6
2
4
6
6.1
9
9
1
3
7
5
8
99
9
9
11
12
13
9
10
9
9
14
4.2
15
CONTRÔLE DE L'AFFICHEUR DE LA
MACHINE
- Touches (F1,F2,F3,F4,
4.1) pour avoir
accès aux pages opérationnelles.
- Touches (F6, F7, F8, F9, F10
4.1)
pour sélectionner ou commander une
fonction a chée.
- Touche (F10,
4.1) pour con rmer les
réglages de la montre.
- Touches (1,
4.1) et (2,4.1) pour
sélectionner les portées multiples de
l’accessoire ou contrôler les réglages
dans les diverses modalités opératives.
- Touche (3,
4.1) pour a cher le type
de logiciel installé dans le panneau de
contrôle. Maintenir la touche appuyée.
- Touche (4.
4.1), reset commande.
- Touche (5.
4.1) pour con rmer
l’accessoire ou con rmation.
Modes de contrôle enregistrés en mémoire
F1  PAGE DE CONDUITE
1. Indicateur de température liquide de
refroidissement moteur (1,4.2)
2. Indicateur de (2,4.2):
• liquide de refroidissement du moteur
en surchau e
• ou de niveau de liquide bas
3. Jauge de niveau de carburant
(3,
4.2)
4. Le témoin s’allume (4,4.2) quand
le niveau du carburant est inférieur à
10% de la contenance du réservoir
5. Compte-tours (x100 rpm) (5,4.2)
6. Compteur horaire partiel (p) et total
(t) (6,4.2)
6.1. Montre (6.1,4.2)
7. Tachymètre (km/h o mph) (7,4.2)
8. Indicateur d’avancement (8,4.2):
• N=Neutre
• F=Avant
• R=Arrière
