Manitou MRT 2150 Privilege Plus ST4 S2 Operator's Manual

648970 IT-EN-FR (18/02/2016)
3-56
IT EN FR
D6 - Check the bolts that fix the fifth
wheel coupling and turret
Raise the jib and place the jib safety wedge
on the rod of the lifting cylinder (see: 1 -
OPERATING AND SAFETY INSTRUCTIONS:
LIFT TRUCK MAINTENANCE INSTRUCTIONS).
Park the truck on a flat surface with the
thermal engine off, without a load or stress
from external sources.
Visually check to make sure that the bolts
are correctly torqued (D6) fifth wheel cou-
pling and turret. If necessary, tighten the
bolts to the indicated torque values:
Driving torque 346 Nm / 35.3 Kgm.

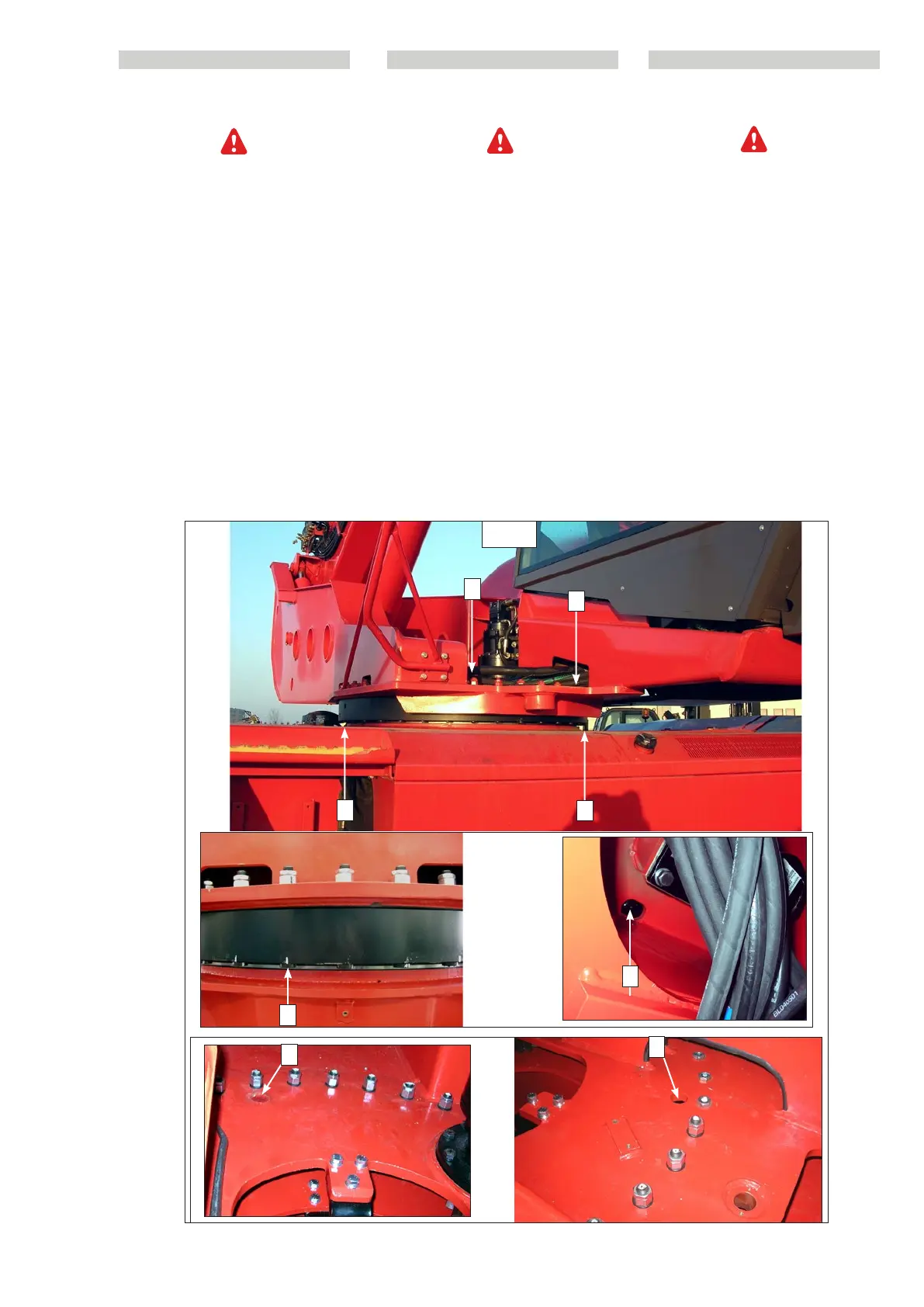

Pass through a hole above the turret to
tighten the bolts that fix the fifth wheel
coupling to the chassis “1” (D6).
Pass through a hole under the chassis of
the machine to tighten the turret screws
“2” (D6).
2
2
1
2
1
2
1
1
D6
D6 - Controllare i bulloni di fissaggio
ralla e torretta
Sollevare il braccio e collocare il cuneo
di sicurezza sullo stelo del martinetto di
sollevamento (vedere: 1 - ISTRUZIONI
E NORME DI SICUREZZA: ISTRUZIONI
DI MANUTENZIONE DEL CARRELLO
ELEVATORE).
Posizionare il carrello su di una superficie
piana con il motore termico spento, senza
carico e sollecitazioni di forze esterne.
Effettuare un controllo visivo del corretto
serraggio dei bulloni (D6) ralla e torretta e in
caso di anomalie serrare i bulloni secondo i
valori di coppia descritti:
Coppia di serraggio 346 Nm / 35.3 Kgm.
Per stringere i bulloni della ralla che la
fissano al telaio, occorre passare tramite un
foro al di sopra della torretta “1” (D6).
Per stringere le viti che fissano la ralla alla
torretta occorre passare tramite un foro al di
sotto del telaio macchina “2” (D6).
D6 - Contrôler les boulons de fixation de
la couronne et de la tourelle
Lever la flèche et poser la cale de sécurité
flèche sur la tige du vérin de levage (voir : 1 -
INSTRUCTIONS ET CONSIGNES DE SÉCURITÉ:
INSTRUCTIONS DE MAINTENANCE DU
CHARIOT ÉLÉVATEUR).
Placer le chariot sur un sol plat avec le
moteur thermique éteint, sans charge et
sollicitations de forces extérieures.
Effectuer un contrôle visuel du serrage
correct des boulons (D6) de couronne et
tourelle et en cas d’anomalies serrer les
boulons aux valeurs de couple indiquées :
Couple de serrage 346 Nm / 35.3 Kgm.
Pour serrer les boulons de la couronne qui
la fixent au châssis, il faut passer à travers un
trou au-dessus de la tourelle “1”(D6).
Pour serrer les vis de la tourelle il faut passer
à travers un trou au-dessous du châssis de la
machine “2” (D6).
