648970 IT-EN-FR (18/02/2016)
3-64
IT
EN
FR
E9 - Checkng the external chains
for wear
- Chain wear occurs at a number of loca-
tions.
• On the articulations, which leads to
elongation of the chain.
• On the edge of link plates through con-
tact with the pulleys.
• On the face of the plates and the exten-
ded pins through contact with the
pulley flanges.
• On the alignment of the flats of the
extended pins.

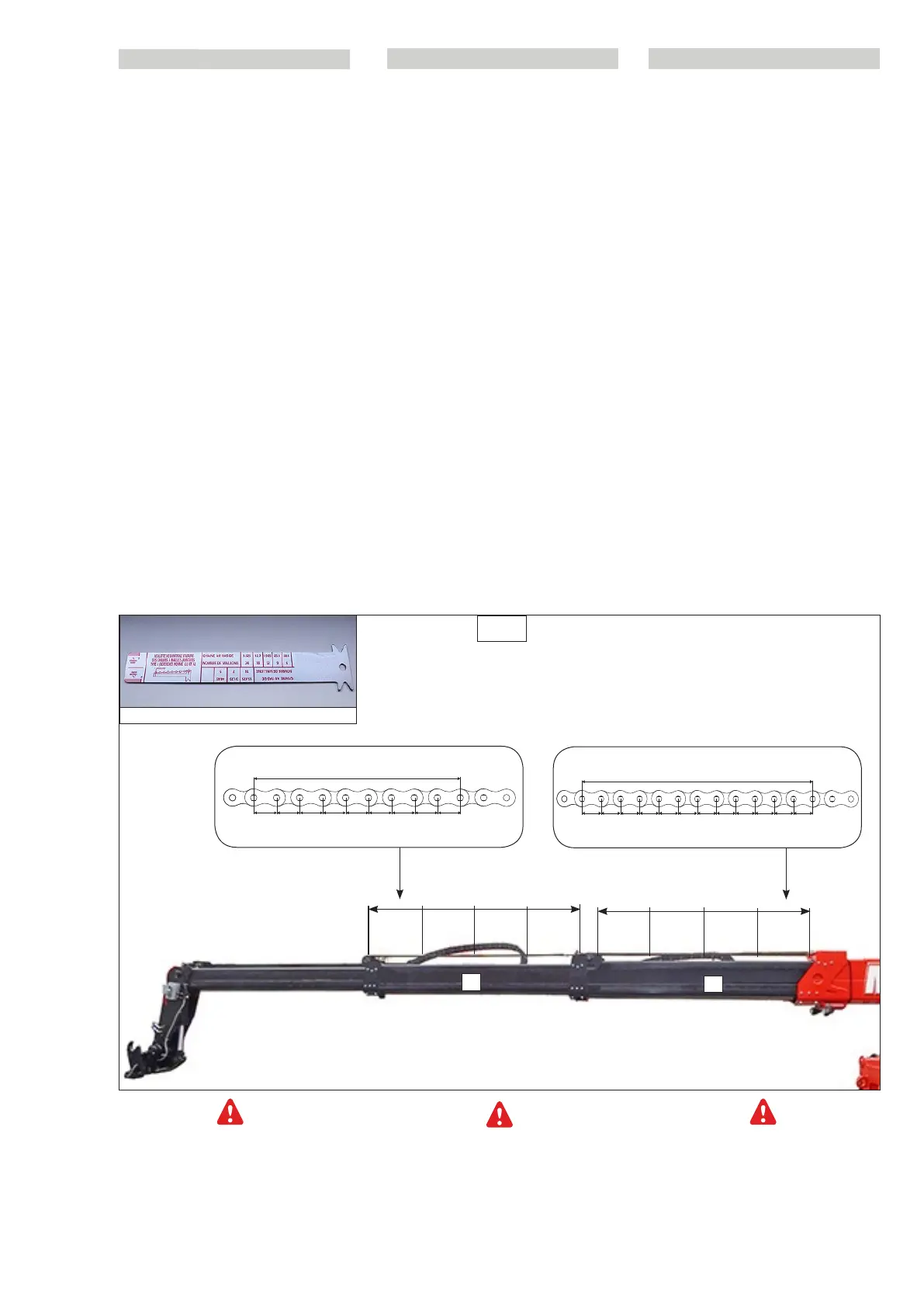

Chain elongation (E9.1)
We recommend that you perform this ope-
ration using the chain checking gauge
(MANITOU part No.: 161583).
- Set the lift truck on its stabilisers, with the
boom horizontal.
- Fully extend the telescopes and continue
operating the control for a few moments
to properly tension the chains.
- As the chain will likely wear unevenly
over its length, divide the chain into 4
equal sections and check with the gauge
at the centre of each sect
If the maximum dimension is exceeded
(228,6 mm +2 % = 233,2 mm) [8.9 in +2%=
10.7 in], replace the pair of chains (contact
your dealer).
E9.1
=
25,4 x 9 = 228,6 mm
[0.99 x 9 = 8,9 in]
19,05 x 12 = 228,6 mm
[0.74 x 12 = 8,9 in]
*25,4 mm [0,99 in]
19,05 mm [0.74 in]
MANITOU: 161583
L1
L2
=
=
=
=
=
=
=
*
*
*
* *
*
*
*
*
* *
*
E9 - Controllare l’usura delle catene
esterne del braccio telescopico
- Sulle catene, l’usura si manifesta in vari
punti.
• Sulle articolazioni, il che si traduce in un
allungamento della catena.
• Sul profilo delle piastre per contatto con
le pulegge.
• Sulle superfici delle piastre e degli assi
sporgenti per contatto con le ganasce
delle pulegge.
• Sull’allineamento delle spalle degli assi
sporgenti.
Allungamento delle catene (E9.1)
Per questa operazione, vi consigliamo
l’uso del righello di controllo della catena
(riferimento MANITOU: 161583).
- Collocare il carrello elevatore sugli
stabilizzatori, con il braccio in orizzontale.
- Estendere completamente i bracci
telescopici e insistere per alcuni istanti sul
comando per tendere bene le catene.
- Se l’usura non è verosimilmente uniforme
su tutta la lunghezza, suddividere la
catena in 4 parti uguali, ed effettuare
un controllo al centro di ogni parte
utilizzando il righello.
Oltre il valore maxi (228,6 mm +2%
= 233,2 mm) [8.9 in +2%= 10.7 in],
sostituire la coppia di catene (consultare il
concessionario).
E9 - Contrôler l’usure des chaînes
extérieures de flèche
- Sur les chaînes, contrôler l’usure aux
endroits suivants.
• Sur les articulations, elle se traduit par un
allongement de la chaîne.
• Sur le profil des plaques, par contact
avec les poulies.
• Sur la surface des plaques et des axes
saillants par contact avec les joues des
poulies.
• Sur l’alignement des méplats des axes
saillants.
Allongement des chaînes (E9.1)
Pour cette opération, nous vous conseillons
la réglette de contrôle de chaîne (référence
MANITOU: 161583).
- Placer le chariot élévateur sur les
stabilisateurs, avec la flèche à l’horizontale.
- Sortir complètement les télescopes
et insister quelques instants sur la
commande pour bien tendre les chaînes.
- L’usure n’étant vraisemblablement pas
uniforme sur toute la longueur, diviser
la chaîne en 4 parties égales et effectuer
un contrôle au milieu de chaque partie à
l’aide de la réglette.
Au-delà de la côte max. (228,6 mm
+2% = 233,2 mm) [8.9 in +2%= 10.7 in],
remplacer la paire de chaînes (consulter le
concessionnaire).
