Manitou MRT 2150 Privilege Plus ST4 S2 Operator's Manual

648970 IT-EN-FR (18/02/2016)
3-88
IT
EN
FR

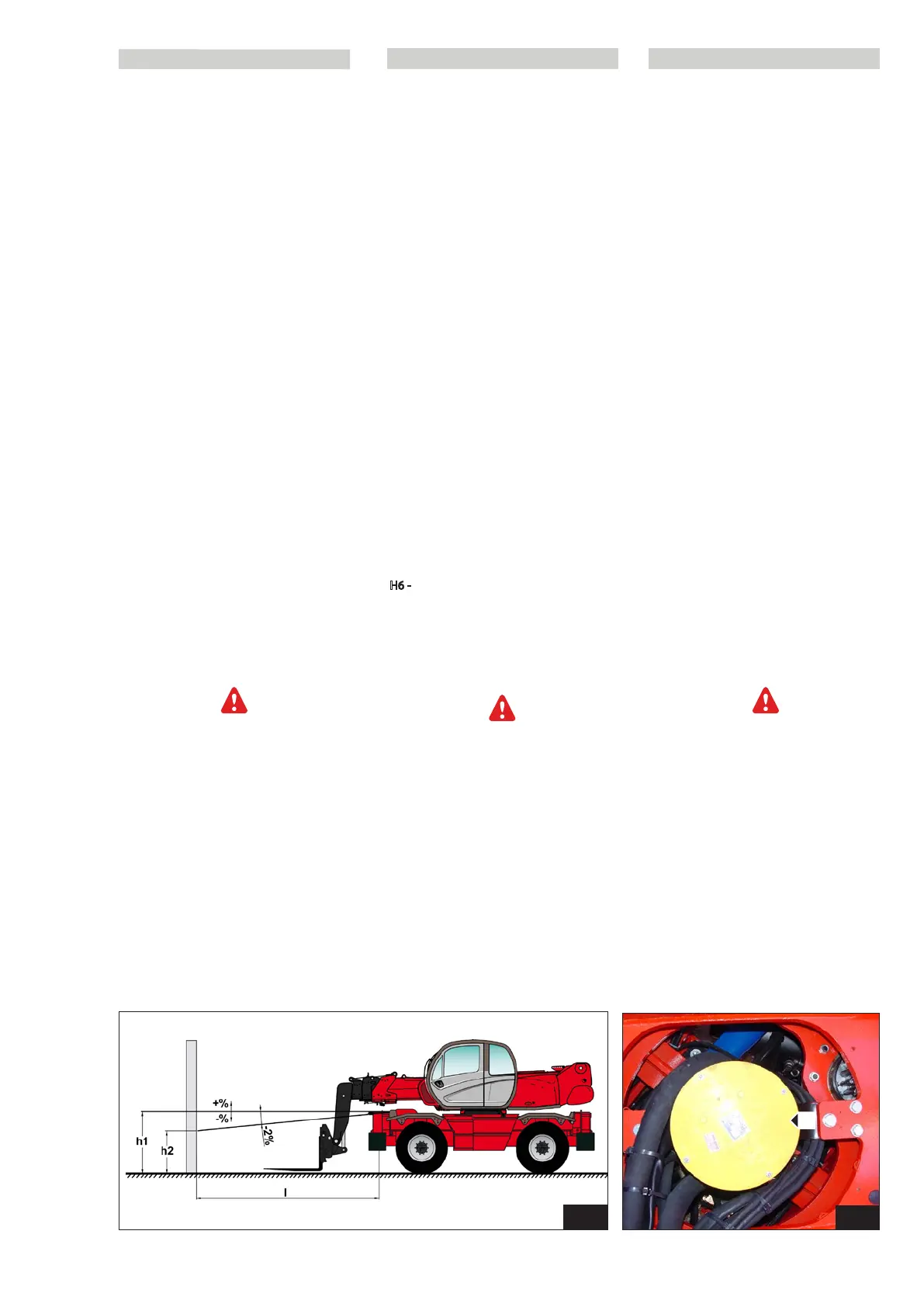

H5 - Adjust the front headlamps
Recommended setting
(As per standard ECE-76/756 76/761 ECE20)
Set to - 2% of the dipped beam in relation
to the horizontal line of the headlamp.
Adjusting procedure
- Place the lift truck unloaded and in the
transport position and perpendicular to a
white wall on flat, level ground (Fig. H5).
- Check the tyre pressures (See chapter:
B3 - CHECK THE TYRE PRESSURES AND
THE WHEEL NUTS TORQUE in paragraph:
3 - MAINTENANCE).
- Put the gear reverser lever in neutral and
action the parking brake.
Calculating the height of the dipped
beam (h2) FIG. H5
h1 =Height of the dipped beam in
relation to the ground.
h2 =Height of the adjusted beam.
l =Distance between the dipped
beam and the white wall.
h2 = h1- (l x 2/100)
H6 - Have the rotary electrical slip
rings checked and cleaned
(after 3 months of shutdown)
Contact your agent or dealer.
Raise the boom and place the boom
safety wedge on the rod of the lifting
cylinder (see: 1 - OPERATING AND
SAFETINSTRUCTIONS: LIFT TRUCK
MAINTENANCE INSTRUCTIONS).
H5
H6
H5 - Regolare i fari anteriori
Raccomandazioni per la regolazione
(Secondo le norme ECE-76/756 76/761 ECE20).
Regolazione del -2% del fascio degli
anabbaglianti rispetto all’asse orizzontale
del proiettore.
Procedura di regolazione
- Mettere il carrello elevatore, a
vuoto in posizione di trasporto,
perpendicolarmente ad un muro bianco,
su di un terreno piano e orizzontale (Fig.
H5).
- Controllare la pressione dei pneumatici
(Vedi capitolo: B3 - CONTROLLARE
LA PRESSIONE DEI PNEUMATICI E IL
SERRAGGIO DEI BULLONI DELLE RUOTE
nella parte: 3 - MANUTENZIONE).
- Mettere la leva dell’invertitore di marcia in
folle e azionare il freno di stazionamento.
Calcolo dell’altezza degli anabbaglianti (h2)
FIG. H5
h1 = Altezza rispetto al suolo degli
anabbaglianti.
h2 = Altezza del fascio regolato.
I = Distanza tra gli anabbaglianti e il
muro bianco.
h2= h1- (l x 2/100)
H6 - Far controllare e pulire gli anelli
trasmettitori del collettore elettrico
rotante (dopo 3 mesi di inattività)
Rivolgersi al Vostro agente o concessionario.
Sollevare il braccio e collocare il cuneo
di sicurezza sullo stelo del martinetto di
sollevamento (vedere: 1 - ISTRUZIONI
E NORME DI SICUREZZA: ISTRUZIONI
DI MANUTENZIONE DEL CARRELLO
ELEVATORE).
H5 -
Régler les phares avant
Recommandations pour le réglage (Selon
les normes ECE-76/756 76/761 ECE20).
Réglage de -2% du faisceau des feux de
croisement par rapport à l’axe horizontal
du projecteur.
Procédure de réglage
- Mettre le chariot élévateur, à vide en
position de transport, perpendiculaire à
un mur blanc, sur un sol plat et horizontal
(Fig. H5).
- Contrôler la pression des pneus (v.
chapitre : B - CONTROLER LA PRESSION
DES PNEUMATIQUES ET LE SERRAGE DES
BOULONS DES ROUES dans la partie : 3 -
ENTRETIEN).
- Mettre le levier de l’inverseur de marche
au point mort et serrer le frein de
stationnement.
Calcul de la hauteur des feux de croisement
(h2) FIG. H5
h1 = hauteur des feux de croisement par
rapport au sol.
h2 = Hauteur du faisceau réglé.
I = Distance entre les feux de
croisement et le mur blanc.
h2 = h1- (l x 2/100)
H6 - Faire contrôler et nettoyer les anneaux
transmetteurs du collecteur électrique
tournant (après 3 mois d’inactivité)
Veuillez contacter votre agent ou
concessionnaire.
Lever la flèche et poser la cale de
sécurité flèche sur la tige du vérin
de levage (voir : 1 - INSTRUCTIONS
ET CONSIGNES DE SÉCURITÉ:
INSTRUCTIONS DE MAINTENANCE DU
CHARIOT ÉLÉVATEUR).
