6 Operator’s Manual
Assemblage

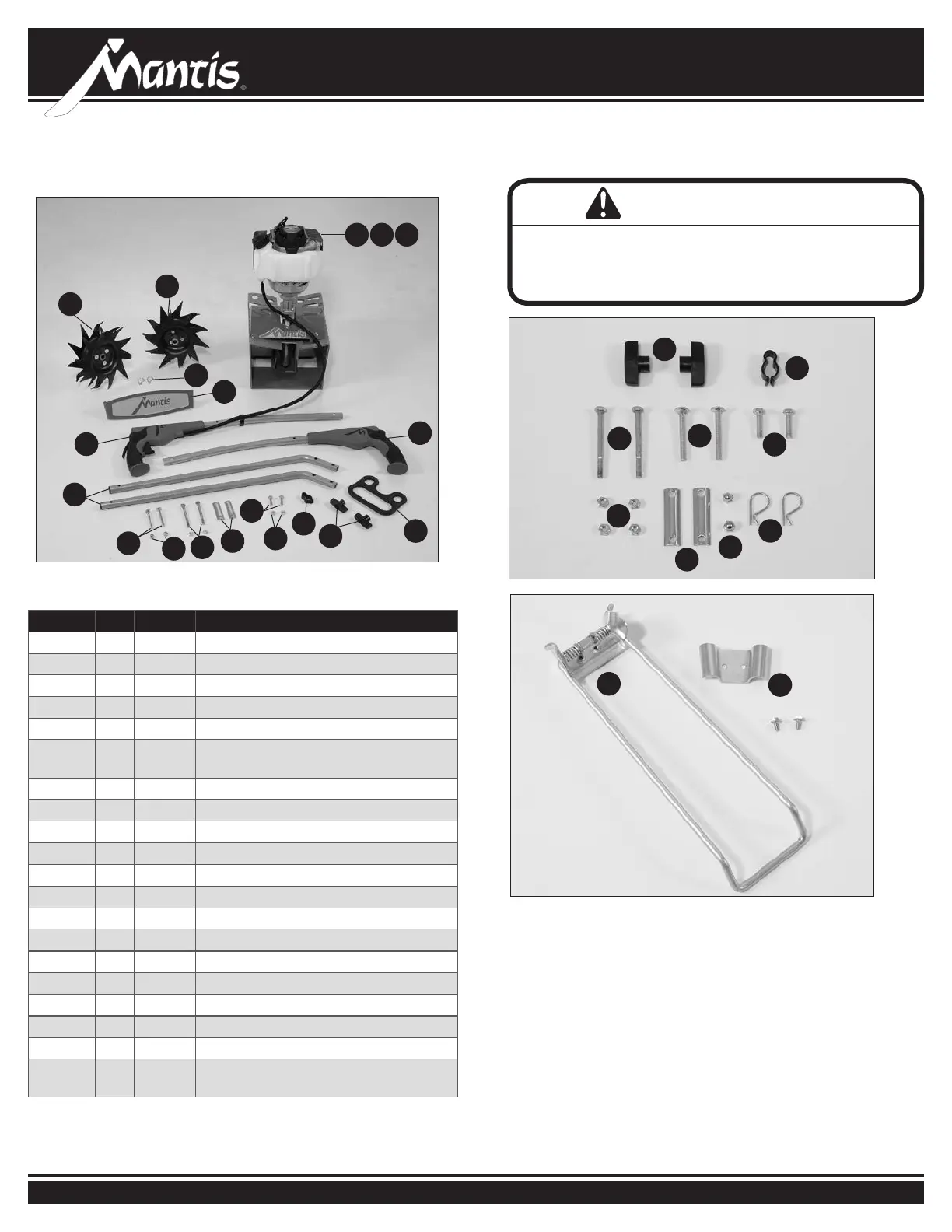

CONTENU DU CARTON
CE QUI EST NÉCESSAIRE
POUR ASSEMBLER LA MOTOBÊCHE
Avant de sortir le contenu de l’emballage et d’assembler :
• Avoir une surface de travail
propre
• Vérier que tous les outils
nécessaires sont à portée
de main
• Avoir deux clés de 7/16 po
(11 mm) à disposition
• Avoir une clé de 3/8 po
(10 mm) pour
l'assemblage de la béquille
L’assemblage incorrect de cette motobêche peut provoquer des
blessures graves. Veiller à suivre toutes les instructions avec attention.
Pour toute question, contacter notre usine au 1-800-366-6268 ou un
concessionnaire Mantis agréé.
Repère Qté N° réf. Description
T1 1 Demi-guidon supérieur à accélérateur
T2 1 Demi-guidon supérieur gauche
T3 2 Montants inférieurs de guidon avec bouchon
T4 1 Entretoise de guidon
T10 1 Poignée de transport en plastique
T21, T20,
T46
1 Moteur (comprend le garde-boue et le
réducteur à vis sans n)
T39/T40 1 Paire de fraises de bêchage/binage
1 Sachet de visserie
T7 2 Brides de guidon
T9 1 Clip de câble d’accélérateur
T11 2 Boulons de 76 mm (3 po) de long
T12 2 Boutons de serrage
T13 2 Écrous borgnes
T14 4 Écrous-freins
T15 2 Vis à tête
T41 2 Goupilles de retenue des fraises
T42 2 Boulons de carrosserie
T49 1 Béquille
T50 1 Étrier et sachet de visserie de béquille
Non
représenté
1 400206 Huile pour moteur 4 temps
Contenu du
sachet
Photo du modèle 7940
T40
T41
T41
T4
T10
T15
T15
T39
T1
T3
T20 T46T21
T2
T12
T12
T9
T13
T13
T7
T7
T9
T11
T11
T14
T42
T49
T50
T42
T14
AVERTISSEMENT
